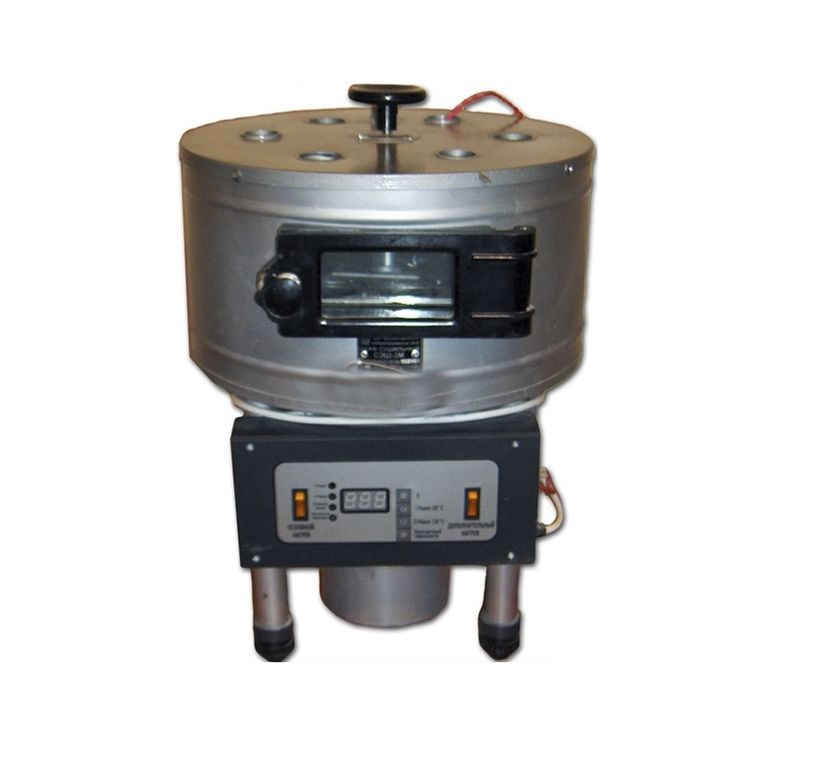

Шкаф сушильный электрический СЭШ-3МК предназначен для сушки зерна и зернопродуктов, а также других влагосодержащих веществ при определении влажности, в условиях элеваторных, мельничных и заводских лабораторий.
Шкаф сушильный представляет собой небольшую сушильную камеру, защищенную слоем теплоизоляции, с дверкой для загрузки бюкс.
Сушильная камера снабжена вращающимся столом, приводимым во вращение электродвигателем с шестеренчатым редукторным устройством, помещенным в кожухе нагревателя шкафа.
Обмен воздуха в шкафу обеспечиваются воздушным потоком, создаваемым осевым вентилятором.
Крыльчатка вентилятора приводится во вращение с помощью электродвигателя с вертикальным расположением вала, электродвигатель установлен на днище камеры нагревателя.
Стол приводится во вращение с помощью электродвигателя с редукторным устройством через фрикционную муфту допускающую свободное вращение стола в обе стороны.
Гнезда вращающегося стола приспособлены к быстрой замене обыкновенных бюкс для высушивания размолотого продукта сетчатыми бюксами для интенсивного подсушивания целого сырого зерна.
Рабочая температура в сушильной камере обеспечивается электрическим нагревателем, помещенным в нижней части шкафа, и поддерживается на заданном уровне с помощью электронного терморегулятора.
Нагреватель состоит из двух параллельных секций основной и дополнительной . Дополнительная секция включается правым выключателем SA2 для ускоренного разогрева шкафа, для подсушивания и для работы шкафа при температуре 130°С. Основная секция включена в цепь терморегулятора.
Выключатели нагревателей (с подсветкой) расположены на панели управления шкафа. Терморегулятор имеет встроенный индикатор включения нагревателей.
При включении шкафа с помощью левого (основного) сдвоенного выключателя SA-1 подключаются электродвигатели и основная секция нагревателя, включается в работу терморегулятор показывая текущую температуру в камере сушильного шкафа, загорается сигнальная лампочка на корпусе терморегулятора и в корпусе выключателя.
Стол приводится во вращение отдельным электродвигателем. Обороты двигателя понижаются с помощью редукторного устройства до 5±2 об/мин и передаются оси стола через фрикционное сцепление.
Струя воздуха подаваемого вентилятором поступает в камеру нагревателя, где нагревается и проходит в полость вращающегося стола, затем через отверстия в столе поступает в сушильную камеру, обмывая бюксы и датчик терморегулятора.
Сушат размолотые материалы в бюксах малых, а подсушивают зернистые материалы в сетчатых бюксах.
При установке в гнездах вращающегося стола небольших бюкс с размолотым продуктом нагретый воздух выходит через узкие прорези, окружающие каждую бюксу, причем струя воздуха, оставаясь вне бюксы, не создает опасности выдувания твердых частиц.
После установки сетчатых бюкс с сырым зерном отверстия в столе оказываются закрытыми, в полости стола давление воздуха возрастает, и воздух вынужден проходить через слой зерна.
При необходимости подсушить всего один или несколько образцов свободные гнезда стола закрываются пустыми бюксами , создающими такие же условия сушки, как и при полной загрузке стола образцами.
При высушивании одного или нескольких образцов в размолотом виде в свободные гнезда стола устанавливаются пустые бюксы.
Электронный терморегулятор настраивается на нужную рабочую температуру путем изменения настроек.
Правильность установки температуры терморегулятором проверяется в процессе аттестации по контрольным термометрам после достижения им регулируемой температуры.
Напряжение питания сети | 220 В |
частота | 50Гц |
Мощность шкафа сушильного электрического при номинальном напряжении сети | не более 1500 Вт. |
Скорость вращения стола | 5±2 об/мин. |
Температура шкафа сушильного может регулироваться в диапазоне | от 50 до 150 С с точностью ± 1 С |
Максимальный допустимый нагрев сушильной камеры шкафа | 150°С. |
Степень защиты | 1Р1Х ГОСТ 14254-80. |
Средняя продолжительность разогрева шкафа при номинальном
напряжении сети и температуре помещения +20° С составляет: |
при нагреве до 105° С — не более 15 мин.
при нагреве до 130° С — не более 20 мин. |
Падение температуры в сушильной камере после полной загрузки образцами размолотого зерна при номинальном напряжении сети и температуре помещения 20°С | составляет около 10% от рабочей температуры.
|
Время восстановления температуры после полной загрузки образцами размолотого зерна при
номинальном напряжении сети и температуре помещения 20°С |
составляет не более 10 мин. |
Вращающийся стол вмещает: бюкс сетчатых для подсушивания целого сырого зерна | 4 шт. |
Или бюкс для высушивания размолотых продуктов | 8 шт. |
Габаритные размеры шкафа сушильного с учетом терморегулятора: | высота — 495 мм, диаметр — 360 мм, по выступающим частям -412 мм. |
Масса шкафа сушильного с принадлежностями | не более 20 кг.
|
Шкаф сушильный электрический СЭШ-ЗМК | 1 шт. |
Бюкса малая | 8 шт. |
Бюкса сетчатая | 4 шт. |
Трубки выхлопные | 6 шт. |
Заглушки | 6 шт. |
Щипцы тигельные | 1 шт. |
Терморегулятор ТК-4К | 1 шт. |
Паспорт | 1 экз. |
