ШРТ-1/400, штатив для р/а трубный цепной

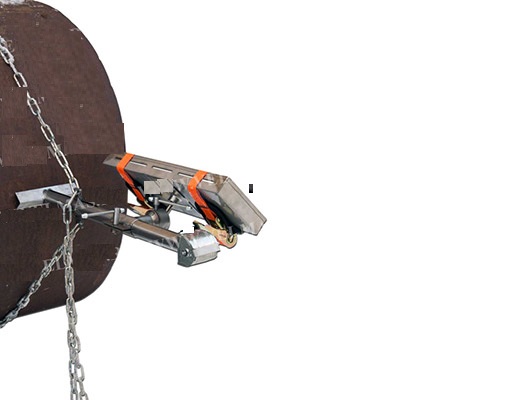

Приспособление СПРУТ ШРТ-1/400 имеет стойку с основанием и прижимным механизмом на основе редуктора с ручкой. С его помощью производится натягивание цепи расположенной вокруг трубы и прижим основания штатива к её поверхности. Размещение СПРУТ ШРТ-1/400 возможно на трубах с диаметром от 57 до 1420 мм. Рентгенаппарат размещается на специальной площадке и закрепляется на ней капроновыми стропами. Площадка с прибором может быть зафиксирована в любом пространственном положении относительно поверхности трубы в пределах хода используемого шарового механизма и муфты на стойке. Основные элементы конструкции устройства изготовлены из нержавеющей стали. Применение штатива СПРУТ ШРТ-1/400 обеспечивает дополнительное удобство при выполнении выездного радиографического контроля. Приспособление предназначено для работы с рентгеновскими дефектоскопами импульсного типа серий «ШМЕЛЬ», «ПИОН», «ПАМИР», «АРИНА», «АРИОН».
Технические характеристики:
Материал приспособления | нержавеющая сталь |
Высота штатива, мм | 550 |
Диапазон диаметров объекта контроля, мм | от 57 до 1420 |
Размеры посадочного места под рентгеновский аппарат (Д×Ш) | 380×147 |
Габариты min (Д×Ш×В) | 300×150×550 |
