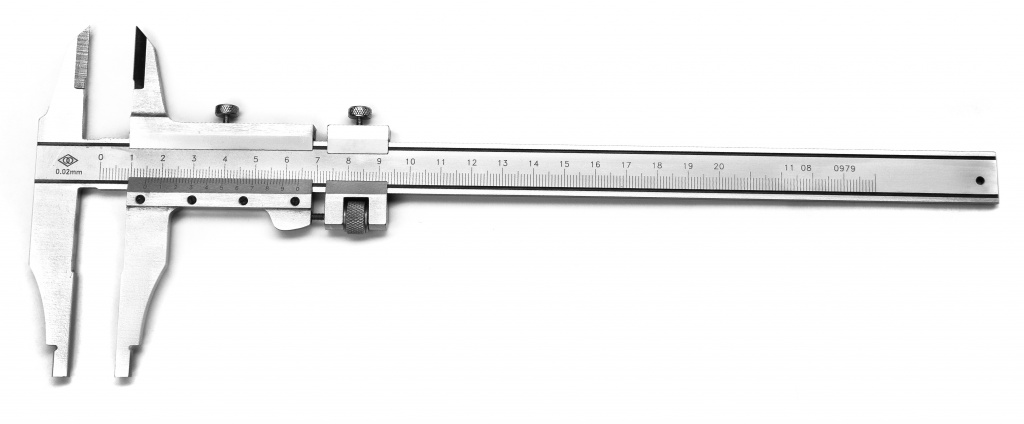

Штангенциркуль нониусный тип ШЦ-II
Штангенциркули типа ШЦ-2 так же, как и ШЦ-1, имеют губки для измерения внешних и внутренних размеров деталей, а так же линейку для определения глубины. Особенностью ШЦ-II является возможность разметки деталей с помощью устройства точной подачи рамки.
Общие требования к штангенциркулям ШЦ-2 содержатся в ГОСТ 166-89. ШЦ2 внесены в Госреестр средств измерения за №41094-09, диапазон измерения варьируется от 0 до 500мм в зависимости от модели. При необходимости, на инструмент может быть выдано свидетельство о поверке.
Технические характеристики:
| Параметры | ШЦ-II 0-160 | ШЦ-II 0-250 | ШЦ-II 0-320 | ШЦ-II 0-400 | ШЦ-II 0-500 |
| А, мм | 60 | 60 | 60 | 100 | 100 |
| В, мм | 10 | 10 | 10 | 10 | 10 |
| С, мм | 10 | 10 | 10 | 12 | 12 |
| H, мм | 36,5 | 36,5 | 36,5 | 55 | 55 |
| Диапазон измерений, мм | 0-160 | 0-250 | 0-320 | 0-400 | 0-500 |
| Значение отсчета по нониусу, мм | 0,05/0,1 | 0.05/0,02/0,1 | 0,05/0,1 | 0,05/0,1 | 0,05/0,1 |
| Погрешность на максимальной длине, +- мм. | 0,05 | 0,05 | 0,05 | 0,05 | 0,1 |
| Отклонение от плоскостности и параллельности измерительных поверхностей губок для измерения наружных поверхностей, мм | 0,007 | 0,007 | 0,007 | 0,010 | 0,010 |
| Отклонение от параллельности измерительных поверхностей губок для измерения внутренних поверхностей, мм | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 |
| Расстояние между губками для измерения внутренних поверхностей, мм | 10 +0,03 | 10 +0,03 | 10 +0,03 | 10 +0,03 | 10 +0,03 |
| Погрешность при измерении глубины, мм | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 |
