Штатив АРИОН ШРТ-5 для контроля технологических трубопроводов

Штатив АРИОН ШРТ-5 предназначен для позиционирования рентгеновского аппарата АРИОН-300 Моноблок при проведении работ по контролю технологических трубопроводов.

Конструкция штатива обеспечивает широкий диапазон вариантов установки рентгеновского аппарата в стеснённых условиях при плотном расположении трубопроводов и вспомогательных элементов конструкций, таких как металлические лестницы, эстакады и ограждения.

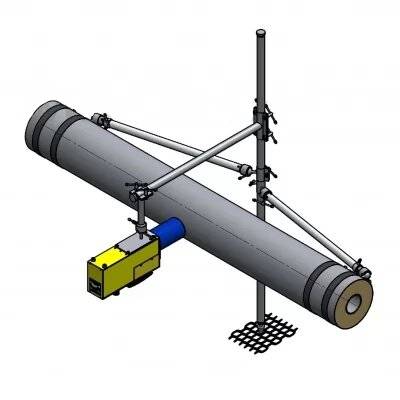

Два телескопических фиксирующих упора могут перемещается по всей высоте основной вертикальной стойки штатива и имеют шаровые поворотные узлы со стороны крепления к стойке и со стороны крепления к внешним объектам. Это позволяет раскреплять штатив используя различные внешние объекты (элементы эстакад, лестниц, контролируемые и смежные трубопроводы). Использование мягких строп предотвращает возможное смятие наружного защитного слоя при закреплении фиксирующих упоров на трубопроводах, имеющих теплоизоляцию. Для надёжной фиксации в металлическом просечном покрытии ступеней и эстакад, в нижней части вертикальной стойки штатива используется сменный заострённый наконечник. Кронштейн крепления рентгеновского аппарата может быть установлен на стреле или непосредственно на вертикальной стойке в зависимости от требуемого положения рентгеновского аппарата относительно объекта контроля. Шаровой поворотный узел кронштейна крепления рентгеновского аппарата даёт возможность обеспечить любое направление просвечивания. Разборная конструкция штатива облегчает его переноску и установку.
