Штатив-манипулятор АРИОН ШСУ-2

Штатив-манипулятор АРИОН ШСУ-2 изготавливается по ТУ 4276-027-96651179-2015 и предназначен для размещения рентгеновских аппаратов типа РПД, Eresco, Baltospot, Site-X, Bosello, Isovolt и других в месте проведения рентгеновского контроля.

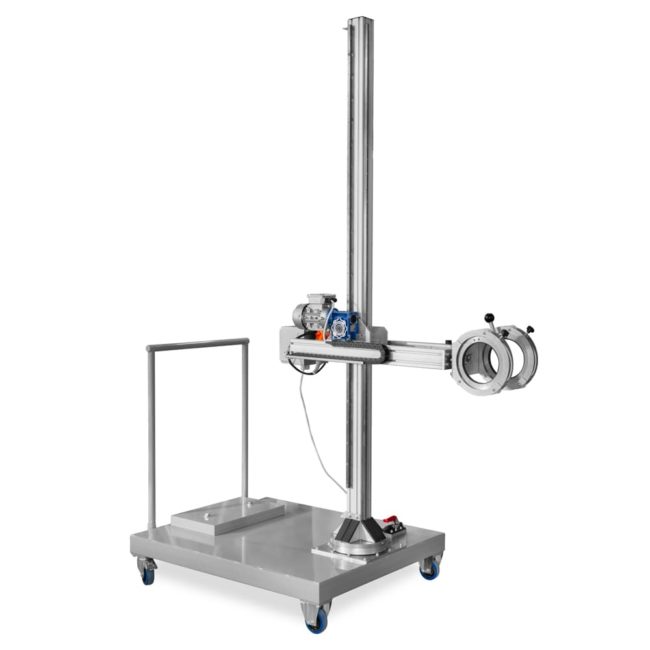

Штатив представляет собой тележку со стойкой и размещённой на ней стрелой. Вертикальное перемещение стрелы осуществляется мотор-редуктором с частотным приводом, управляемым с помощью выносного пульта управления. Программа управления частотным приводом позволяет производить перемещение стрелы на большой и на малой скоростях для быстрого и точного позиционирования рентгеновского аппарата. Горизонтальное движение стрелы и поворот закреплённого на ней рентгеновского аппарата в вертикальной плоскости осуществляются с помощью ручных механизмов. Стойка штатива у своего основания также имеет ручной поворотный механизм с фиксатором. Таким образом, при использовании штатив-манипулятора АРИОН ШСУ-2 возможно расположение рентгеновского аппарата в любой плоскости относительно объекта контроля на необходимой высоте в диапазоне вертикального хода стрелы.

По специальному заказу возможны варианты исполнения штатива-манипулятора с различными степенями свободы, уровнями автоматизации и диапазонами перемещений рентгеновского аппарата.
