Шумомер, виброметр, анализатор спектра ЭКОФИЗИКА-110А
Загрузка...Экофизика 110а в каталоге АналитПромПрибор: цена основные характеристики
Одна из основных проблем лабораторий – наличие большого количества приборов различного назначения. Справиться с ней, сэкономить пространство помогает использование многофункционального оборудования, такого, как акустический измеритель экофизика 110а. Цена его на нашем сайте оптимальна, что позволяет экономить еще и финансовые средства. Подключая к нему различные датчики, зонды, антенны, преобразователи вы получите:
- шумомер;
- виброметр;
- вольтметр;
- анализатор спектра и так далее.
Проверить работоспособность шумомера, выполнить его калибровку поможет использование такого прибора, как акустический калибратор Защита-К. Имея его в своей лаборатории, вы всегда будете уверены в точности полученных данных.
Сфера использования
Измеритель экофизика 110а, благодаря своей многофункциональности, находит широкое использование:
- в производственных цехах и на рабочих местах;
- в жилых районах и на территориях предприятий;
- для диагностики оборудования, подверженного воздействию вибрации;
- для контроля параметров звукоизоляции;
- при обследовании и аттестации помещений;
- в научно-исследовательских лабораториях.
Широким набором функций обладает и сушильный шкаф сэш 3м. Этот многофункциональный агрегат не только сушит, но и нагревает, стерилизует, подвергает термостатированию и так далее. Здесь вы можете более подробно ознакомиться с его характеристиками

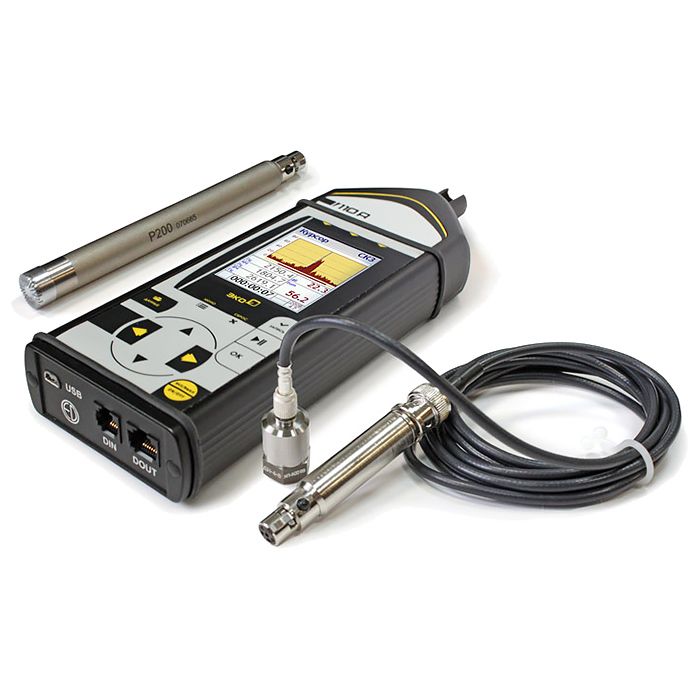

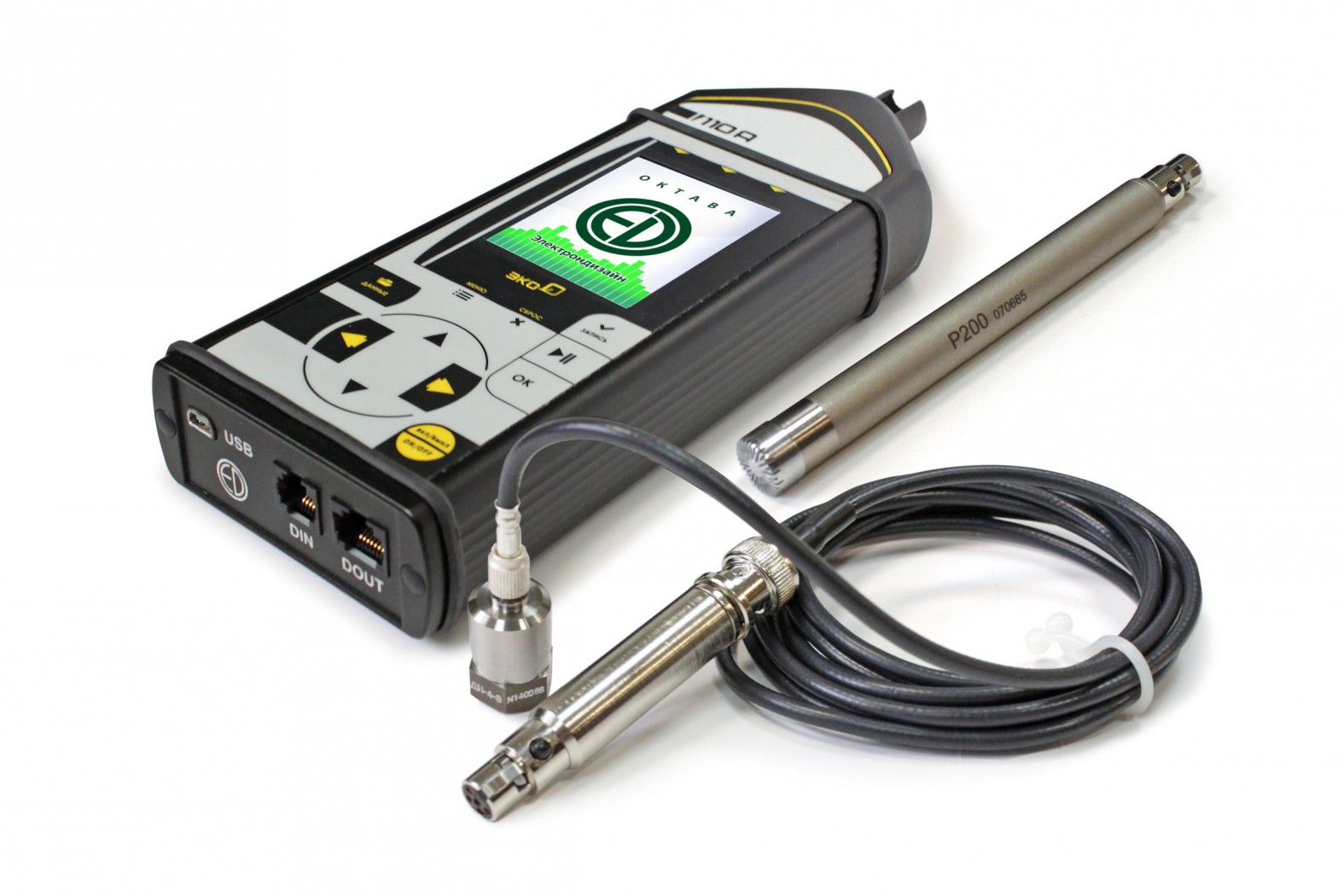

«ЭКОФИЗИКА-110А» — это портативный многофункциональный шумомер-виброметр и анализатор спектра, предназначенный для широкого круга испытательных, исследовательских и надзорно-контрольных приложений.
«ЭКОФИЗИКА-110А» обеспечивает прямое подключение измерительного микрофона, датчика вибрации, электрических и магнитных антенн и иных измерительных зондов и первичных преобразователей.
Прибор выполняет функции шумомера 1 класса (ГОСТ 17187, ГОСТ 53188.1, МЭК 61672-1), виброметра (ГОСТ ИСО 8041), анализатора спектров (МЭК 61260), узкополосного анализатора (БПФ), селективного микровольтметра, анализатора и регистратора сигналов напряжения, поступающих от различных первичных преобразователей.
Организация встроенного матобеспечения прибора ЭКОФИЗИКА-110А, режимы записи в память и интерфейсные функции в целом аналогичны прибору ЭКОФИЗИКА (см. соответствующий параграф).
Индикаторный блок «ЭКОФИЗИКА-D», входящий в комплект измерителя, обладает цветным графическим дисплеем (диапазон температур от -10 до +50oС), большой энергонезависимой памятью (более 2 гигабайт) и тремя цифровыми портами: USB, D-IN, D-OUT.
Пользователь может подключить к ИБ «ЭКОФИЗИКА-D» цифровые преобразователей приборов П3-80, П3-81, ЭкоТерма-1, ЭкоЛайт-01, ТТМ-2-04, ОКТАФОН-110, 110-IEPE-DIN.
Технические характеристики шумомера-виброметра, анализатора спектра ЭКОФИЗИКА-110А:
Измерительно-программные модули (встроенное программное обеспечение):
- Режимы 1-канального анализа: Анализ-1-LF, Анализ-1-MF, Анализ-1-HF,
- Режим 1-канального шумомера – акустического анализатора: ЭкоЗвук,

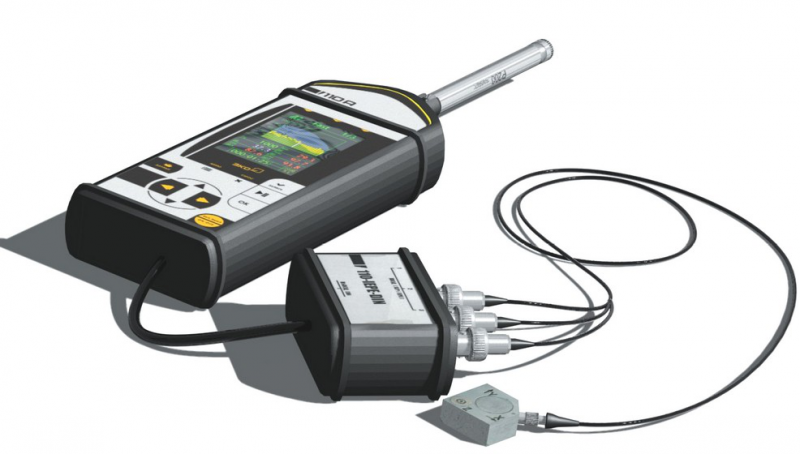

- Режимы виброметра: Общая вибрация, Локальная вибрация (1 канал с адаптером 110-IEPE; 3 канала с адаптером 110-IEPE-DIN)
- Режимы одноканальных узкополосных анализаторов Анализ 1/12 (1/12-октавы), БПФ-1,
- Режим вольтметра: Микровольтметр (до 50 кГц),
- Режимы анализа E-метр, H-метр.
Характеристики измерителя в качестве шумомера:
- Удовлетворяемые стандарты: класс 1 по ГОСТ Р 53188.1-2008, ГОСТ 17187, МЭК 61672-1, МЭК 61012.
- Частотные характеристики: А, AU (МЭК 61012), С, Z, G (инфразвук), FI (инфразвук).
- Временные характеристики: S, F, I, Leq (LE), Пик
- Статистические параметры: Min, Max, гистограммы распределения уровней звука с коррекцией А и соответствующие процентили L1…L99.
- Частотный диапазон: 1,6 Гц … 20 кГц.
- Максимальные измеряемые УЗД: 140 дБ, 150 дБ, 160 дБ (в зависимости от типа микрофона)
- Линейный рабочий диапазон (при микрофоне 50 мВ/Па): 22 – 139 дБА; 25 – 139 дБС; 25 – 139 дБZ, 10 – 139 дБ (в октавных и третьоктавных полосах частот).
Характеристики измерителя в качестве виброметра:
- Удовлетворяемые стандарты: ГОСТ ИСО 8041-2006, ГОСТ 12.1.012-2004,
- ГОСТ 31192.1-2004, ГОСТ 31191.1-2004, ГОСТ 31191.2-2004.
- Частотные характеристики: Wb, Wc, Wd, We, Wj, Wk, Wm, Wh, Fk, Fm, Fh;
- Временные характеристики: СКЗ «1с», «5с», «10с», Leq, VDV, (A8), Пик;
- Статистические параметры: Min, Max, гистограммы распределения корректированных виброускорений Wk, Wd, Wb, Wm, Wh и соответствующие процентили L1…L99;
- Линейный рабочий диапазон виброметра (с вибропреобразователем 10 мВ/мс-2): 60 – 174 дБ отн. 1 мкм/с2
Характеристики измерителя в качестве анализатора спектра с постоянной относительной шириной полосы
- Удовлетворяемые стандарты: Класс 1 по МЭК 61260.
- Фильтры: октавные (1 – 16000 Гц), 1/3-октавные (0,8 – 40000 Гц) и 1/12-октавные (102,1 – 9792 Гц).
- Максимальное измеряемое входное напряжение: 28 В Пик-Пик;
- Линейный рабочий диапазон: 101 дБ
Характеристики прибора в качестве вольтметра-анализатора
Измеряемые параметры
- среднеквадратичные значения уровня напряжения в диапазоне частот от 2 Гц до 45 000 Гц;
- узкополосный анализ спектров сигналов в диапазоне частот от 2 Гц до 37,5 кГц;
- коэффициент гармоник;
- среднеквадратичные и максимальные значения напряжения в 27 полосах в диапазоне от 25 до 675 Гц;
- среднеквадратичные и максимальные значения напряжения в полосах 30-300 Гц, 300 – 3000 Гц, 3 – 30 кГц, 10 кГц – 30 кГц; 5 – 2000 Гц, 2 кГц – 400 кГц,
- Ширина селективной полосы вольтметра: 1; 1.5; 2.2; 3.3; 4.7; 6.8; 10; 15; 22; 33; 47; 68; 100 Гц.
Пределы погрешности определения среднеквадратичного значения напряжения:
- в диапазоне 2 Гц – 10 Гц: не более 3%;
- в диапазоне 10 Гц – 10 кГц: не более 1,5%;
- в диапазоне 10 кГц – 45 кГц: не более 2%.
- Диапазон измерений на опорной частоте вольтметра (1000 Гц): 140 дБ
- Верхний предел входных напряжений (на опорной частоте): 28 В Пик-Пик
Параметры БПФ:
- Количество точек в окне анализа: 1024;
- Объем выборки (в зависимости от диапазона анализа): от 375 до 96000;
- Количество усреднений (в зависимости от диапазона анализа): от 1 до 256;
- Количество линий БПФ, выводимых на индикатор: 200;
- Величина перекрытия окон БПФ: 87%;
- Диапазон ZOOM: от 4 до 32;
- Усреднение: линейное, линейное с накоплением;
- Временное окно: модифицированное Flap-Top (ISO 18431)
- Диапазон частот: 25 Гц…48 кГц.
ЕН-фильтры
- Фильтры H25, H50, H75 … H675.
- Фильтр H5-2000.
- Фильтр H5-2000 с режекторным фильтром 45-55 Гц (РЕЖ:50 Гц).
- Фильтр H10-30k.
- Фильтр H2-400k (с ЕН-400).
- Декадные фильтры: 30-300 Гц, 300 – 3000 Гц, 3 – 30 кГц,
Характеристики аналогового входа
— Разъем Switchcraft 5 pin (TB-5M)
— Возможные присоединяемые первичные преобразователи:
А) Микрофоны с предусилителями Р200, Р110 и аналогичными
Б) ICP/IEPE датчики с адаптером 110А-IEPE
В) Антенны измерительные П6-70, П6-71
Г) Прямой вход по напряжению
— Питание первичных преобразователей: +/-18В (биполярное), ток до 10 мА
— Частотный диапазон: 0,5 – 50000 Гц
— Диапазон входных напряжений: +/- 18 В (пик)
Характеристики цифровых портов:
D-OUT: гальванически развязанный цифровой порт; используется для выдачи потока данных (телеметрии оцифрованных временных форм или результатов вычислений) из сигнального процессора на внешние устройства.
Протокол: UART (асинхронный)
D-IN: цифровой порт; обеспечивает А) питание цифровых преобразователей, Б) передачу потока данных из внешнего цифрового преобразователя в ИБ ЭКОФИЗИКА-D; В) управление внешними устройствами (функции открытого коллектора, контроль нажатия кнопок внешнего устройства), Г) PVM (ШИМ)
— Протокол: SPORT (синхронный, двунаправленный), UART (асинхронный, двунаправленный_
USB: — А) Внешнее питание ИБ ЭКОФИЗИКА-D; Б) Подключение внутренней энергонезависимой памяти ИБ ЭКОФИЗИКА к внешнему устройству (ПК, принтер).
Прочие характеристики
Индикатор: OLED (320х240), цветной, диапазон рабочих температур от минус 10? С до +50 С.
Клавиатура: пленочная.
Память: > 2 ГБайт.
Габариты и масса ИИБ ЭКОФИЗИКА-110А: 240 мм х 86 мм х 35 мм, 550 г
Питание: 4 элемента типа АА (LR6)
