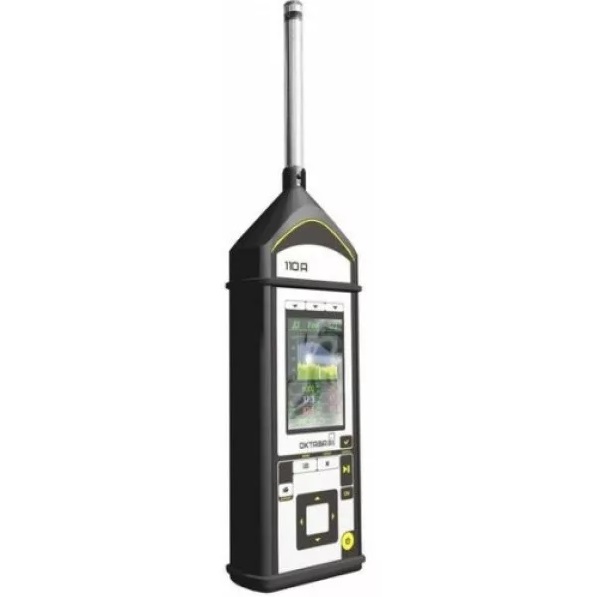

«ОКТАВА-110А-ЭКО» — это портативный одноканальный простой в обращении прибор для оперативных замеров шума, вибрации и инфразвука в полевых и лабораторных условиях.
«ОКТАВА-110А-ЭКО» обеспечивает прямое подключение измерительного микрофона (с поляризацией 200В или 0В) и датчиков вибрации (пьезоакселерометров активного (IEPE) и пассивного типа).
Прибор выполняет функции шумомера 1 класса (ГОСТ 17187, ГОСТ 53188.1, МЭК 61672-1), виброметра (ГОСТ ИСО 8041), анализатора спектров (МЭК 61260, класс 1).
По сравнению с мультипрограммной серией ЭКОФИЗИКА, матобеспечение данной модели максимально упрощено. В приборе «ОКТАВА-110А-ЭКО» отсутствует ряд инженерно-исследовательских и сервисных функций, реализованных в серии «ЭКОФИЗИКА». «ОКТАВА-110А-ЭКО» сконструирован так, чтобы максимально удобно проводить типовые замеры виброакустических факторов, характерные для санитарных исследований и контрольных технических испытаний.
«ОКТАВА-110А-ЭКО» позволяет сохранять результаты измерений в ручном и автоматическом режимах (Мультизапись).
Записанные результаты могут быть повторно вызваны на экран прибора или переданы в компьютер для дополнительной обработки и визуализации.
Технические характеристики прибора «ОКТАВА-110А-ЭКО»:
Режимы измерения:
- Режим 1-канального шумомера – акустического анализатора: ЭкоЗвук-110А.
- Режимы 1-канального виброметра: Общая вибрация, Локальная вибрация.
Характеристики измерителя в качестве шумомера:
- Удовлетворяемые стандарты: класс 1 по ГОСТ Р 53188.1-2008, ГОСТ 17187, МЭК 61672-1, МЭК 61012.
- Частотные характеристики: А, AU (МЭК 61012), С, Z, G (инфразвук), FI (инфразвук).
- Временные характеристики: S, F, I, Leq (LE), Пик
- Статистические параметры: Min, Max, гистограммы распределения уровней звука с коррекцией А и соответствующие процентили L1…L99.
- Частотный диапазон: 1,6 Гц … 20 кГц.
- Максимальные измеряемые УЗД: 140 дБ, 150 дБ, 160 дБ (в зависимости от типа микрофона)
- Линейный рабочий диапазон (при микрофоне 50 мВ/Па): 22 – 139 дБА; 25 – 139 дБС; 25 – 139 дБZ, 10 – 139 дБ (в октавных и третьоктавных полосах частот).
Характеристики измерителя в качестве виброметра:
- Удовлетворяемые стандарты: ГОСТ ИСО 8041-2006, ГОСТ 12.1.012-2004,
- ГОСТ 31192.1-2004, ГОСТ 31191.1-2004, ГОСТ 31191.2-2004.
- Частотные характеристики: Wb, Wc, Wd, We, Wj, Wk, Wm, Wh, Fk, Fm, Fh;
- Временные характеристики: СКЗ «1с», «5с», «10с», Leq, VDV, Пик;
- Статистические параметры: Min, Max, гистограммы распределения корректированных виброускорений Wk, Wd, Wb, Wm, Wh и соответствующие процентили L1…L99;
- Линейный рабочий диапазон виброметра (с вибропреобразователем 10 мВ/мс-2): 60 – 174 дБ отн. 1 мкм/с2
Характеристики измерителя в качестве анализатора спектра с постоянной относительной шириной полосы
- Удовлетворяемые стандарты: Класс 1 по МЭК 61260.
- Фильтры: октавные (1 – 16000 Гц), 1/3-октавные (0,8 – 20000 Гц).
- Максимальное измеряемое входное напряжение: 28 В Пик-Пик (по входу MIC/HF).
- Линейный рабочий диапазон: не менее 101 дБ
Характеристики аналогового входа
Вход MIC
— Разъем Switchcraft 5 pin (TB-5M)
— Возможные присоединяемые первичные преобразователи:
А) Микрофоны с предусилителями Р200, Р110 и аналогичными
Б) ICP/IEPE датчики с адаптером 110А-IEPE
В) Прямой вход по напряжению
— Питание первичных преобразователей: +/-18В (биполярное), ток до 10 мА
— Частотный диапазон: 0,5 – 22500 Гц
— Диапазон входных напряжений: +/- 18 В (пик)
Характеристики цифровых портов:
D-OUT: гальванически развязанный цифровой порт; используется для выдачи потока данных (телеметрии оцифрованных временных форм или результатов вычислений) из сигнального процессора на внешние устройства.
Протокол: UART (асинхронный)
USB: — А) Внешнее питание ИБ ОКТАВА-110А-ЭКО; Б) Подключение внутренней энергонезависимой памяти ИБ ОКТАВА-110А-ЭКО к внешнему устройству (ПК, принтер).
Прочие характеристики
- Индикатор: OLED (320х240), цветной, диапазон рабочих температур от минус 10? С до +50 С.
- Клавиатура: пленочная.
- Память: > 2 ГБайт.
- Габариты и масса ИБ ОКТАВА-110А-ЭКО: 238 мм х 86 мм х 35 мм, 540 г
- Питание: 4 элемента типа АА (LR6)
