Сигнализатор газов Сектор
Загрузка...
Стационарный шлейфовый сигнализатор газов «Сектор» предназначен для непрерывного автоматического контроля до взрывоопасных концентраций метана (СН4), пропана (С3Н8), бутана (С4Н10), пентана (С5Н12) или гексана (С6Н14) в воздухе рабочей зоны и выдачи сигнализации при превышении измеряемой величиной установленных пороговых значений.
Сигнализатор «Сектор» может использоваться в составе автоматизированных систем пожарно-охранной сигнализации типа «ЯУЗА-Ех» по БФЮК.425513.009 ТУ или других (обеспечивающих требуемые параметры питания) при соединении нескольких сигнализаторов в шлейф сигнализации центрального блока управления и питания системы.
Особенности сигнализатора Сектор:
- Оптический принцип измерений
- № 61047-15 в Государственном реестре средств измерений Российской Федерации
- Имеет взрывозащищенное исполнение и соответствует требованиям Технического регламента Таможенного союза ТР ТС 012/2011
- Имеет два фиксированных порога срабатывания сигнализации на заданное содержание определяемого компонента, при превышении которых срабатывает предупредительная (ПОРОГ 1) или аварийная (ПОРОГ 2) сигнализация. Значения порогов задаются в зависимости от требований заказчика (10 и 20 % НКПР, 20 и 40 % НКПР или под заказ)
- Время срабатывания сигнализации — не более 15 с
- Оснащен цифровым интерфейсом RS-485, предназначенным для подключения внешнего контрольного пульта «Сектор П», с помощью которого осуществляется техническое обслуживание, корректировка показаний и поверка прибора
- Степень защиты от проникновения внутрь твердых посторонних тел и воды по ГОСТ 14254 – IP66
- Средний срок службы — не менее 10 лет
Сигнализатор «Сектор» предназначен для:
- непрерывного автоматического контроля довзрывоопасных концентраций метана (СН4), пропана (С3Н8), бутана (С4Н10), пентана (С5Н12) или гексана (С6Н14) в воздухе рабочей зоны;
- выдачи сигнализации при превышении измеряемой величиной установленных пороговых значений.
Область применения сигнализатора – контроль взрыво- и пожароопасных зон помещений и наружных установок (площадок) предприятий нефтегазового комплекса, энергетики, горнодобывающей, химической, металлургической и других отраслей промышленности, коммунального хозяйства, автозаправочных станций, складов легковоспламеняющихся веществ и других объектов.
Совместимые устройства
Сигнализаторы «Сектор» предназначены для работы в составе автоматизированных систем пожарно-охранной сигнализации типа «ЯУЗА-Ех» или других (обеспечивающих требуемые параметры питания и сигнализации) при соединении нескольких сигнализаторов в шлейф сигнализации центрального блока управления и питания системы.
Основные преимущества сигнализатора Сектор:
- Оптимальное соотношение цена/качество благодаря использованию высококачественных измерительных оптических сенсоров с длительным сроком эксплуатации
- Взрывозащищенное исполнение, соответствующее требованиям Технического регламента Таможенного союза ТР ТС 012/2011
- Имеет релейные выходы: ПОРОГ 1 (предупредительная сигнализация по концентрации), ПОРОГ 2 (аварийная сигнализация по концентрации), ОТКАЗ (сигнализация по неисправности)
- Выбор исполнения по установленным порогам срабатывания сигнализации (10 и 20 % НКПР, 20 и 40 % НКПР или под заказ)
- Оснащен устройством визуальной сигнализации – многофункциональным светодиодом
- Имеет цифровой сервисный выход (интерфейс RS-485) для настройки, калибровки и поверки в процессе эксплуатации с помощью внешнего поверочного пульта
- Степень защиты от проникновения внутрь твердых посторонних тел и воды по ГОСТ 14254 – IP66
Сигнализатор «Сектор» является стационарным автоматическим одноканальным прибором непрерывного действия.
Принцип действия сигнализатора – оптический инфракрасный абсорбционный.
Способ отбора пробы – диффузионный либо принудительный с помощью внешнего побудителя расхода или от газовой магистрали с избыточным давлением при условии комплектования сигнализатора потоковой насадкой.

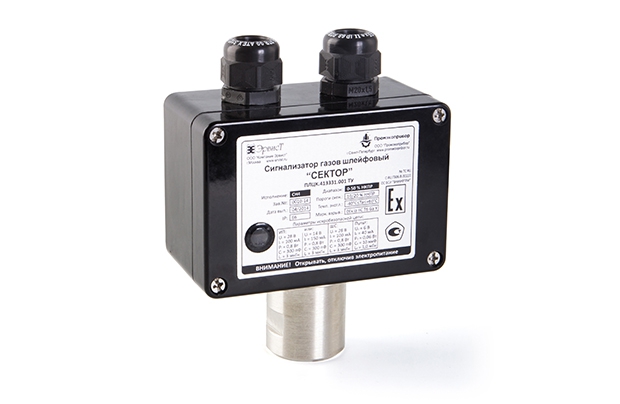

Конструктивно сигнализатор выполнен в корпусе из армированной антистатической пластмассы, состоящем из основания и крышки, соединенных между собой винтами. На боковой поверхности корпуса закреплен чувствительный элемент сигнализатора – инфракрасный оптический датчик, расположенный в защитном колпаке из никелированной латуни.
Сигнализатор имеет два фиксированных порога срабатывания сигнализации на заданное содержание определяемого компонента, при превышении которых срабатывает предупредительная (ПОРОГ 1) или аварийная (ПОРОГ 2) сигнализация.
Значения порогов, устанавливаются при выпуске сигнализаторов из производства в соответствии со значениями, согласованными с конкретным заказчиком на этапе оформления заказа.
Сигнализатор имеет устройство световой сигнализации — многофункциональный сигнальный светодиод красного цвета и три пары контактов оптоэлектронных реле («сухие» контакты), меняющие свое состояние при срабатывании предупредительной, аварийной или сигнализации по неисправности.
Реле сигнализатора предназначены для передачи информации по шлейфу сигнализации и не предназначены для подключения к ним исполнительных устройств.
Для проведения работ по техническому обслуживанию, корректировке показаний (градуировке) и поверке сигнализатор оснащен цифровым выходом (интерфейс RS-485), предназначенным для подключения внешнего контрольного пульта «Сектор-П».
Сигнализатор «Сектор» выпускается в 5-ти исполнениях, отличающихся определяемым компонентом (горючим газом, по которому выполнена градуировка).
Сигнализатор выполнен во взрывозащищенном исполнении, соответствует требованиям ТР ТС 012/2011, ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ IEC 60079-10-1-2011, ГОСТ 31610.11-2014 (IEC 60079-11:2011) и имеет маркировку взрывозащиты «0Ex ia IIС T6 Ga X».
Технические характеристики сигнализатора Сектор:
Основные метрологические характеристики
| Обозначение исполнения |
Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности | ||
|---|---|---|---|---|---|
| % НКПР | % (об.) | абсолютной, % НКПР |
относительной, % |
||
| ПЛЦК.413331.001-01 | Метан (CH4) |
0-50 | 0-2.2 | ±2.5 | — |
| 50-100 | 2.2-4.4 | — | ±5 | ||
| ПЛЦК.413331.001-02 | Пропан (C3H8) |
0-50 | 0-0.85 | ±5 | — |
| 50-100 | 0.85-1.7 | — | ±10 | ||
| ПЛЦК.413331.001-03 | Бутан (C4H10) |
0-50 | 0-0.7 | ±5 | — |
| 50-100 | 0.7-1.4 | — | ±10 | ||
| ПЛЦК.413331.001-04 | Пентан (C5H12) |
0-50 | 0-0.7 | ±5 | — |
| ПЛЦК.413331.001-05 | Гексан (C6H14) |
0-50 | 0-0.5 | ±5 | — |
Технические характеристики
| Техническая характеристика | Значение |
|---|---|
| Принцип измерений | оптический инфракрасный абсорбционный |
| Выходные сигналы | — замыкание и размыкание контактов реле ПОРОГ 1 (предупредительная сигнализация по концентрации) — замыкание и размыкание контактов реле ПОРОГ 2 (аварийная сигнализация по концентрации) — размыкание и замыкание контактов реле ОТКАЗ (сигнализация по неисправности) — цифровой сервисный сигнал, интерфейс RS-485 (для настройки, калибровки и поверки) |
| Тип реле ПОРОГ 1, ПОРОГ 2, ОТКАЗ | информационные, не предназначенные для подключения исполнительных устройств |
| Устройство визуальной сигнализации | многофункциональный светодиод |
| Уровень защиты от пыли и влаги | IP66 |
| Маркировка взрывозащиты | 0Ex ia IIС T6 Ga X |
| Электропитание | от источника постоянного тока с выходным напряжением от 10 до 28 В |
| Подсоединение к центральному блоку питания, управления и сигнализации | 8-ми проводное (2 – электропитание, 6 – три пары контактов реле) |
| Потребляемая мощность | не более 0,3 Вт |
| Потребляемый ток | не более 10 мА |
| Материал: — корпус сигнализатора — защитный колпак датчика |
армированная антистатическая пластмасса никелированная латунь |
| Габаритные размеры (ДхВхШ) | 123,5 х 141,5 х 57,5 мм |
| Масса | 650 г |
| Условия эксплуатации: — температура окружающей среды — атмосферное давление — относительная влажность |
от -40 °С до 60 °С от 84,0 до 106,7 кПа от 0 до 95 % при 35 °С без конденсации влаги |
| Средний срок службы | не менее 10 лет |
Комплект поставки сигнализатора Сектор:
| Обозначение | Наименование | Кол-во | Примечание |
|---|---|---|---|
| ПЛЦК.413331.001-ХХ | Сигнализатор «Сектор» | 1 шт. | согласно исполнению |
| ПЛЦК.064529.001 | Адаптер для подачи газа в комплекте с трубкой ПВХ, 1,5 м | 1 шт. | на партию приборов |
| ПЛЦК.413331.001 ПС | Паспорт | 1 экз. | |
| ПЛЦК.413331.001 РЭ | Руководство по эксплуатации | 1 экз. | на CD-диске |
| ПЭП-МП-003-2015 | Методика поверки | 1 экз. | на CD-диске |
| Комплект ЗИП | 1 компл. | согласно ведомости ЗИП (см. ниже) | |
| Дополнительное оборудование, поставляемое по отдельному заказу | |||
| ПЛЦК.425671.001 | Пульт контрольный «Сектор-П» | ||
| ПЛЦК.067559.011 | Насадка потоковая | ||
Ведомость ЗИП
| Обозначение | Наименование | Кол-во |
|---|---|---|
| 020-023-19 | Кольцо уплотнительное № 1 | 1 шт. |
| 027-031-25 | Кольцо уплотнительное № 2 | 1 шт. |
| ПЛЦК.061441.001 | Фильтр | 1 шт. |
| ПЛЦК.061449.001 | Сетка защитная | 1 шт. |
| ПЛЦК.067438.001 | Кольцо демпферное | 1 шт. |
