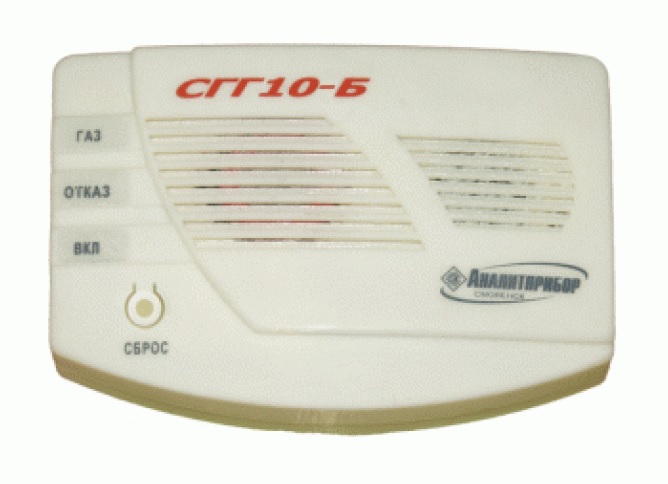

Сигнализатор горючих газов бытовой СГГ10-Б
Загрузка...
Бытовой сигнализатор горючих газов СГГ10-Б предназначен для выдачи сигнализации о превышении установленных пороговых значений довзрывоопасных концентраций горючих газов (метана или пропан-бутановой смеси) в воздухе.
Область применения: жилые, бытовые, административные, общественные, производственные и другие помещения, оборудованные газогорелочными устройствами, работающими на природном (ГОСТ 5542-87) или сжиженном (ГОСТ 20448-90) газах.
Метод измерения – термохимический.
Способ забора пробы – диффузионный.
Тип сигнализатора — стационарный.
Режим работы — непрерывный.
Специализированные модификации СГГ10-Б-И и СГГ10-Б-РК (совместно с блоком сбора и передачи информации БСП-РК), имеют возможность передавать данные по интерфейсу RS485 и радиоканалу соответственно, используются для создания сетей контроля за довзрывоопасными концентрациями горючих газов в многоквартирных домах, подъездах жилых домов и других подобных бытовых и административных объектах большой площади.
Отличительные особенности:
- соответствие ГОСТ Р ЕН 50194-2008 и Европейскому нормативу EN 501194:2000;
- возможность организации сети через интерфейс RS485 или по радиоканалу;
- подключение кабелей без пайки (клеммная колодка);
- возможность подвода питания «скрытой» подводкой;
- наличие кнопки «сброс-тест» для тестирования сигнализатора;
- срок службы датчика 5 лет;
- гарантия 36 месяцев;
- автокалибровка нуля при включении или раз в 30 дней;
- межповерочный и межкалибровочный интервал 1 год;
- возможность по отдельной поставке заказать комплект монтажных проводов (2х0,75 — 5м и 2х0,5 — 3м) для подключения к сети и электромагнитного клапана КЭГ-9720.
Исполнения сигнализаторов СГГ10-Б:
| Условное наименование и обозначение сигнализаторов | Значения порогов срабатывания сигнализации «ГАЗ» | Наличие «сухих» контактов | Наличие интерфейсов | Исполнительное устройство | |
| RS485 | радиоканал | ||||
| СГГ10-Б ИБЯЛ.413216.047 | выбираются потребителем путем установки перемычек на порте управления из следующих возможных значений: 01. один порог: аварийный — 10 % НКПР; 02. один порог: аварийный — 20 % НКПР; 03. два порога: предупредительный — 10 % НКПР, аварийный — 20 % НКПР. | — | — | — | К |
| СГГ10-Б-МР ИБЯЛ.413216.047-02 | МР | — | — | ||
| СГГ10-Б-ОР ИБЯЛ.413216.047-04 | ОР | — | — | ||
| СГГ10-Б-И ИБЯЛ.413216.047-06 | — | + | — | ||
| СГГ10-Б-РК ИБЯЛ.413216.047-08 | — | — | + | ||
| СГГ10-Б-М ИБЯЛ.413216.047-10 | — | — | — | М | |
| МР — механическое реле, ОР — оптоэлектронное реле, К — электромагнитный клапан с импульсным управлением, М – механизм отключения подачи газа с электроприводом постоянного тока. | |||||
Сигнализатор горючих газов бытовой СГГ10-Б характеристики:
| Характеристики | Значения | Примечание |
| Пороги срабатывания (по метану), % НКПР: 1-ый порог (аварийный / предупредительный) 2-ой порог (аварийный) | 1020 | аварийная сигнализация «ГАЗ» блокирующая (отключается нажатием кнопки «СБРОС») |
| Параметры оптореле | 40 В; 0,2 А | нормально разомкнутое |
| Параметры механического реле | 220В; 2,5А | нормально замкнутое |
| Основная абсолютная погрешность, % НКПР, не более | ± 5 | |
| Уровень звуковой сигнализации, Дб, не менее | 85 | на расстоянии 1 м |
| Степень защиты (по ГОСТ 14254) | IP 42 | |
| Напряжение питания, В | 100 — 250 | (50 ± 1) Гц |
| Диапазон температуры окружающей среды, °С | от -10 до + 50 | |
| Выход на клапан, В (напряжение импульсное) | 40 | КЭГ-9720 (Ду=15; 20; 25; 32) |
| Потребляемая мощность, ВА, не более | 6 | СГГ10-Б-М не более 12 |
| Время прогрева, мин, не более | 5 | |
| Время срабатывания сигнализации, с, не более | 15 | |
| Габаритные размеры, мм, не более | 144х96х42 | |
| Масса, кг, не более | 0,2 | |
| Средний срок службы сигнализатора, лет | 10 | для датчика 5 лет |
Сигнализатор горючих газов бытовой СГГ10-Б комплект поставки:
- сигнализатор СГГ10-Б;
- ЗИП;
- эксплуатационная документация.
