СИГНАЛИЗАТОР «НЕВА-412»
Загрузка...
Сигнализатор «НЕВА-412» предназначен для контроля содержания эмульгированных нефтепродуктов в нефтесодержащих водах судов и технологических водах предприятий.
Принцип работы сигнализатора основан на измерении светорассеяния.

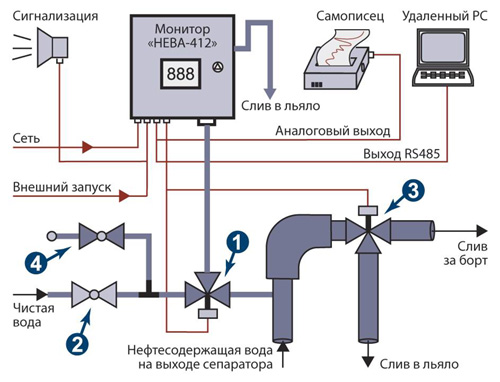

Основные технологические задачи, решаемые с помощью прибора: контроль за сбросом нефтесодержащих вод с судов, оборудованных фильтрующими установками, независимо от класса автоматизации, контроль судовых нефтесодержащих (льяльных) вод после сепарации, автоматический круглосуточный мониторинг состояния вод с регламентным контролем чистоты измерительной ячейки.
Показания сигнализатора и состояние выходных реле управления сбросом и реле сигнализации автоматически записываются на встроенную флэш-карту типа CF емкостью от 32 до 512 МБ.
Процедура работы:
Автоматический круглосуточный мониторинг с регламентным контролем чистоты измерительной ячейки.
Области применения:
Контроль судовых нефтесодержащих (льяльных) вод после очистки сепаратором.
«НЕВА-412»:
| Аналоговый выход | 0-0,5 В (4-20 мА по заказу) |
| Габаритные размеры | 320х255х175 мм |
| Давление воды | 0,1-3 атм |
| Дверца сигнализатора | открывается в левую сторону |
| Диапазон измерений | 0-30 ppm |
| Контакты реле сигнализации | сухой контакт (мощностью до 2А/250В) |
| Контакты реле управления | сухой контакт (мощностью до 2А/250В) |
| Линейность +(-)2% в диапазоне | 1-20 ppm |
| Порог срабатывания | установка от 1 до 30 ppm (с шагом 1 ppm) |
| Присоединительные размеры фланцев | наружная резьба 1/2 « |
| Сигнал норма | зеленый светодиод |
| Сигнал тревоги | красный светодиод |
| Степень защиты | IP X4 |
| Температура контролируемой среды | +4 … +55 °C |
| Температура окружающей среды | 0 … +55 °C |
| Точность измерений | в соответствии с резолюцией МЕРС.107(49) |
| Флэш-карта памяти типа CF (ПО прилагается) | не менее 32 Мб |
| Цифровой выход | RS485 (по заказу) |
| Электропитание | 200/240 В, 50/60 Гц (по заказу = 24 В) |
| Масса | не более 10,5 кг |
| Потребляемая мощность | < 6 Вт |
Рекомендуемый комплект поставки «НЕВА-412»:
- сигнализатор «НЕВА-412» судовой с CF-картой;
- комплект для калибровки сигнализатора;
- 3/2 Клапан 3/8″ 220VAC;
- сертификат РМРС.
