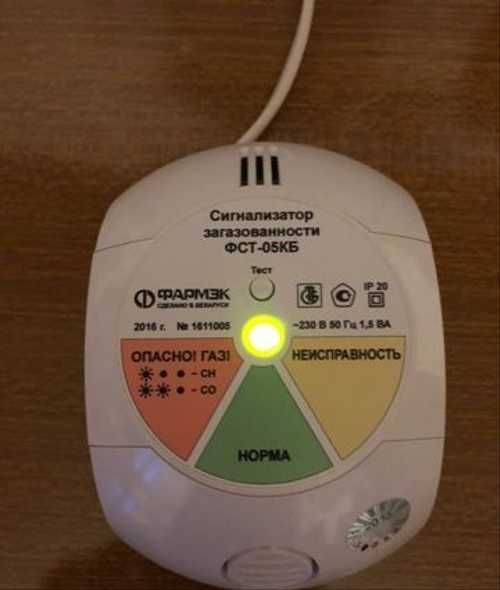

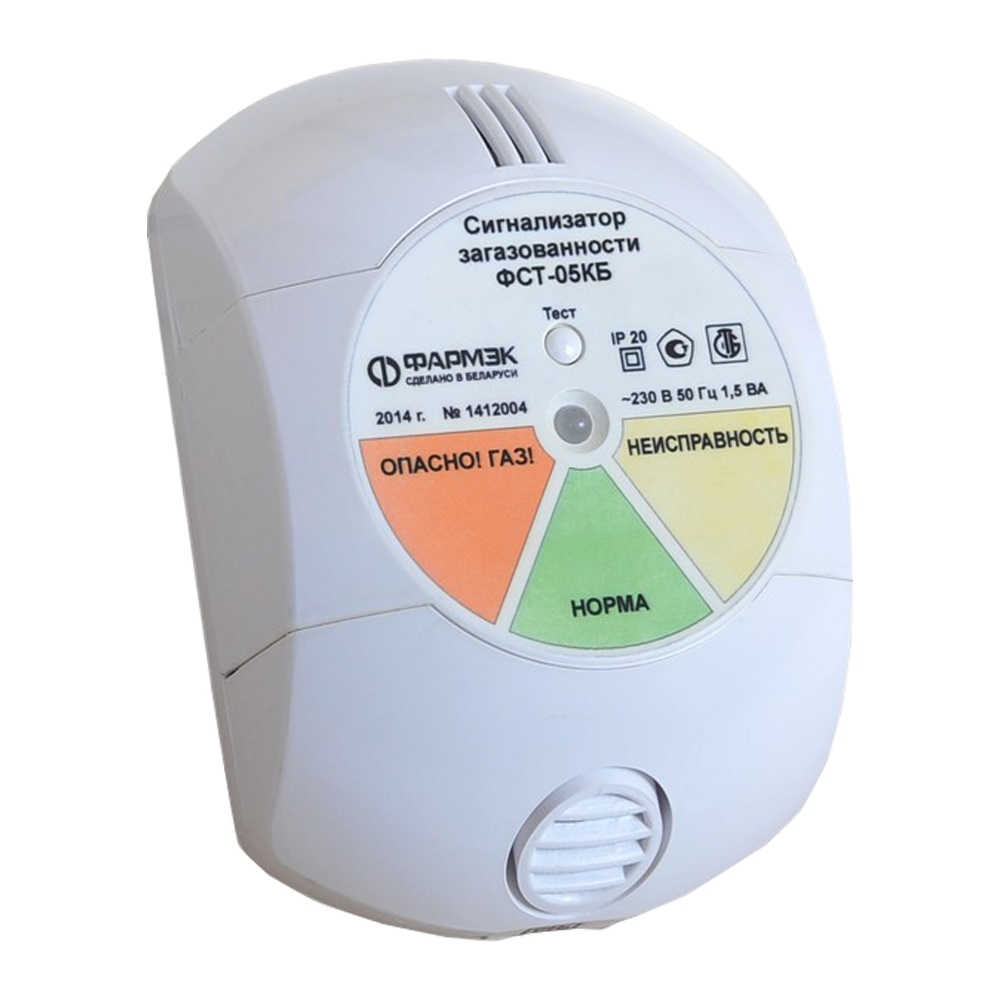

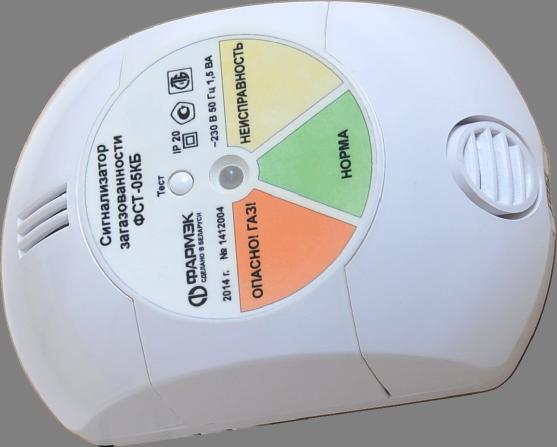

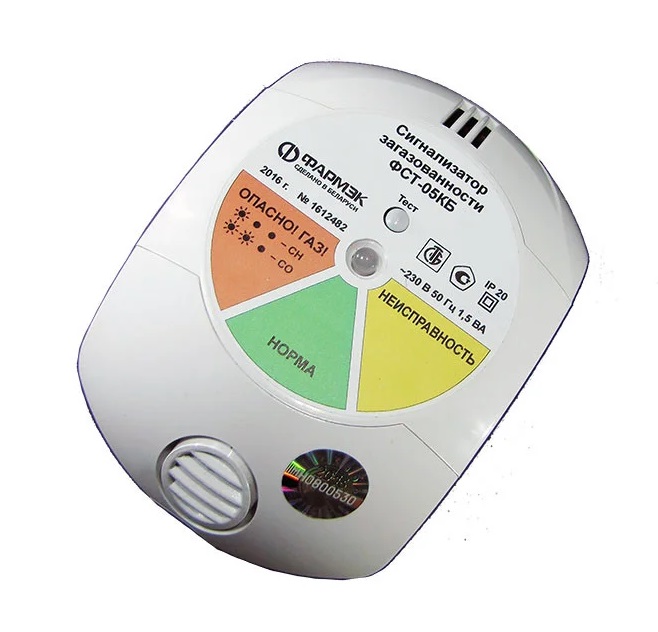

Сигнализатор угарного газа, метана, пропана ФСТ-05КБ
Загрузка...Сигнализаторы загазованности ФСТ-05КБ предназначены для измерения и автоматического непрерывного контроля объемной доли природного газа (метана), объемной доли сжиженного газа (пропана), массовой концентрации угарного газа (оксида углерода) и выдачи сигнализации о превышении установленных пороговых значений, закрытия клапана отсечки газа или управления другим исполнительным устройством.
Сигнализаторы загазованности ФСТ-05КБ (далее — ФСТ-05КБ) представляют собой автоматические одноканальные стационарные приборы непрерывного действия.
Конструктивно ФСТ-05КБ выполнены одноблочными; ФСТ-05КБ содержит электронный блок, состоящий из блока питания и измерительного преобразователя, размещенных внутри пластикового корпуса.
Сигнализаторы загазованности ФСТ-05КБ имеют модификации, отличающиеся напряжением питания:
ФСТ-05КБ-21 — 230 В от сети переменного тока;
ФСТ-05КБ-22 — 24 В от источника постоянного тока.
Способ отбора пробы — диффузионный.
Принцип измерений:
- термокаталитический для метана или пропана;
- электрохимический для оксида углерода.
Сигнализатор загазованности ФСТ-05КБ выполняет следующие функции:
- световую и звуковую сигнализацию о превышении пороговой концентрации определяемого компонента, световую и звуковую сигнализацию о неисправности сенсора, световую сигнализацию наличия питания;
- коммутацию внешней электрической цепи для подключения исполнительных устройств при помощи реле или кратковременную подачу постоянного напряжения для управления электромагнитным импульсным клапаном;
- сброс в исходное состояние и переключение в режим тестирования пороговых устройств;
- отключение сенсоров метана и пропана при газовой перегрузке, работу сенсора оксида углерода при газовой перегрузке.
Сигнализатор загазованности ФСТ-05КБ обеспечивает выходные сигналы:
- реле сигнализации для подключения к прибору охранно-пожарной сигнализации;
- реле коммутации внешней электрической цепи для подключения исполнительных устройств;
- управление электромагнитным импульсным клапаном путем кратковременной подачи постоянного напряжения.
Степень защиты, обеспечиваемая оболочками, по ГОСТ 14254-96 не ниже IP 20.
Технические характеристики
|
Наименование |
Значение |
|
Габаритные размеры, мм, не более |
120х80х50 |
|
Масса, кг, не более |
0,7 |
|
Напряжение питания, В -сетевое напряжение ~230 В, 50 Гц от — постоянное напряжение +24 В от |
207 до 253 18 до 36 |
|
Потребляемая мощность, ВА, не более |
1,5 |
|
Номинальное значение порога срабатывания сигна- лизации*: 1) при контроле об.доли СН4, % ( в %НКПР) 2) при контроле об.доли С3Н8, % ( в %НКПР) 3) при контроле массовой концентрации СO, мг/м3 |
0,50 (10.0) 0,20 (10,0) 30* |
|
Пределы допускаемой основной абсолютной по- грешности при срабатывании сигнализации, об. %: — при контроле объемной доли метана; — при контроле объемной доли пропана. — при контроле массовой концентрации СO |
± 0,10 ± 15 |
|
Время срабатывания сигнализации с, не более — при контроле объемной доли метана, пропана — при контроле массовой концентрации СO |
15 60 |
|
Время прогрева сек, не более |
30 |
|
*При поставке предусмотрена возможность установки порогов сигнализации в диапазоне от 0 до 5 % СН4, от 0 до 2 % С3Н8, от 0 до 250 мг/м3 СО. |
|
|
Наименование |
Количество штук |
|
Сигнализатор загазованности ФСТ-05КБ |
1 |
|
Шнур питания |
1 |
|
Крепежный комплект |
1 |
|
Паспорт* |
1 |
|
Упаковка |
1 |
|
*Методика поверки МРБ МП.2360-2013 включена в паспорт |
|
