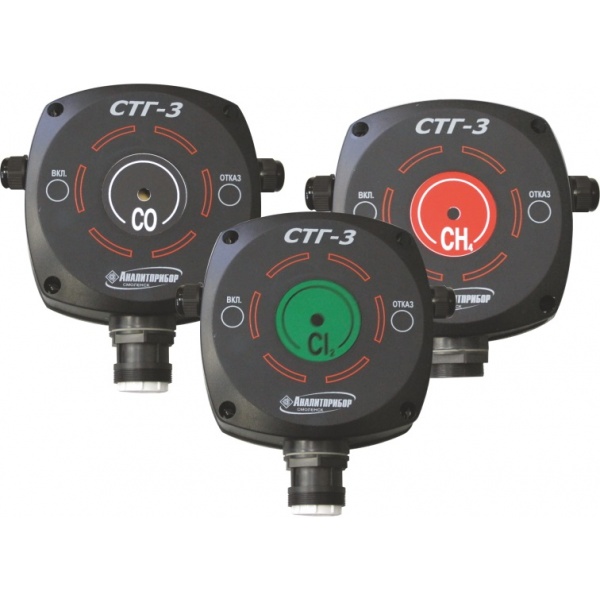

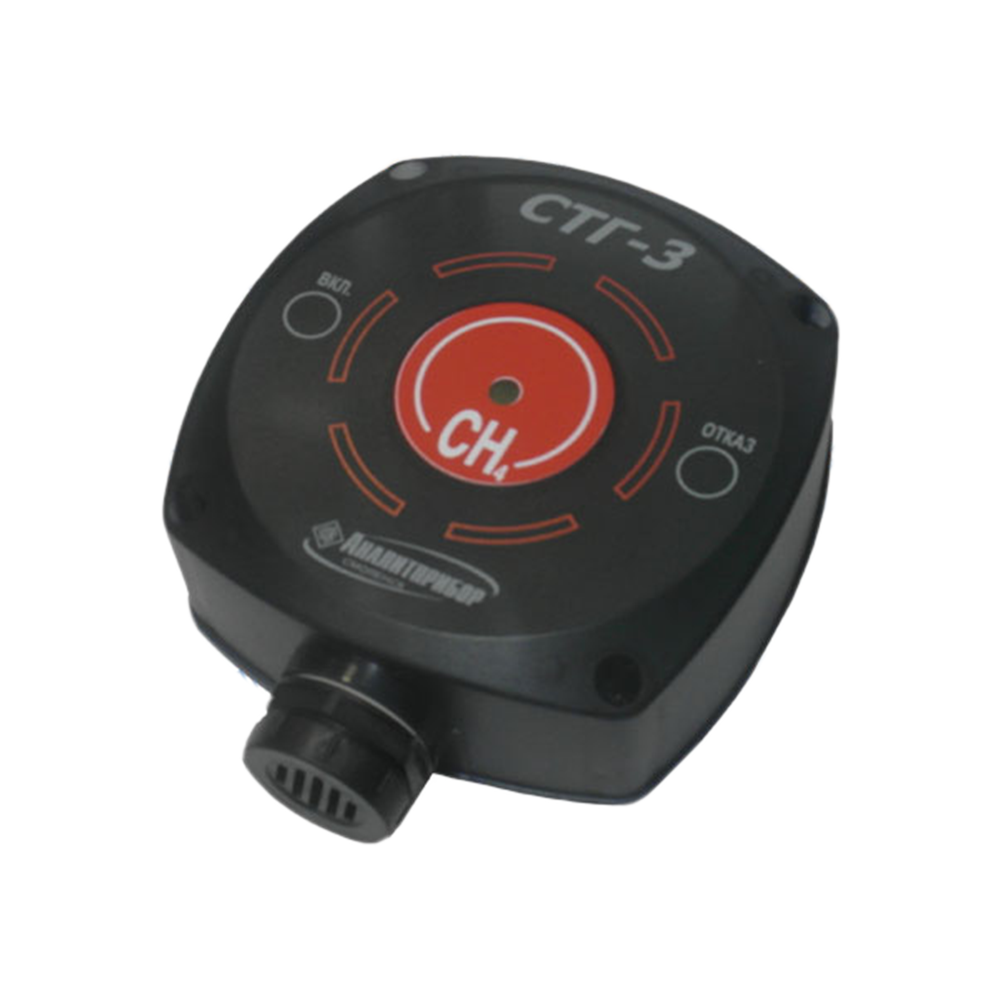

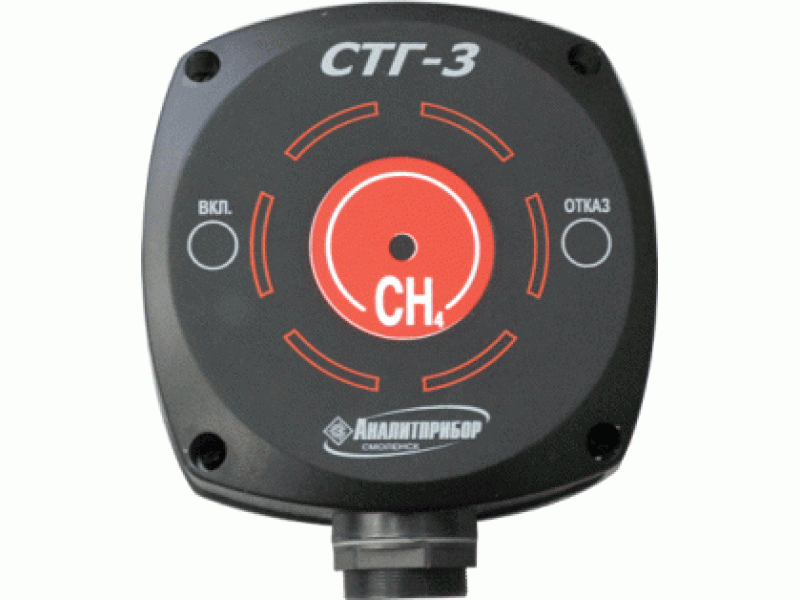

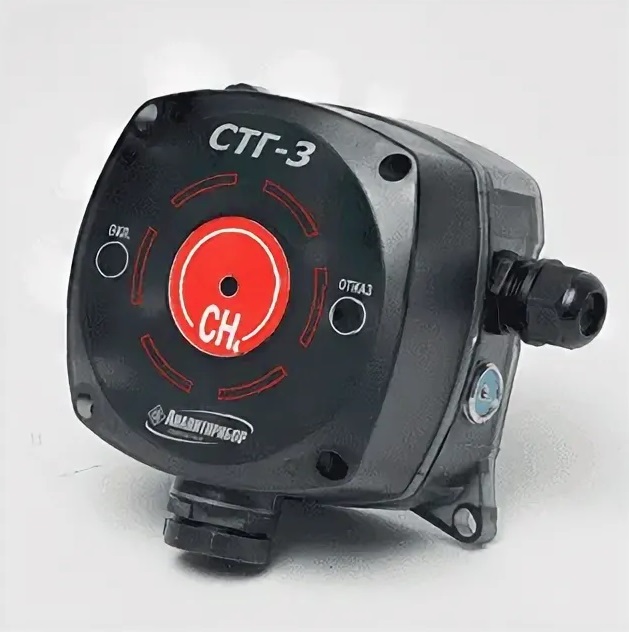

Сигнализатор загазованности СТГ-3
Сигнализаторы СТГ-3 предназначены для выдачи звуковой и световой сигнализации о превышении установленных пороговых значений массовой концентрации вредных веществ (СО, H2S, SJ2, Cl2, NH3, NO2, HCl),...
Загрузка...по запросу
по запросу
Сигнализаторы СТГ-3 предназначены для выдачи звуковой и световой сигнализации о превышении установленных пороговых значений массовой концентрации вредных веществ (СО, H2S, SJ2, Cl2, NH3, NO2, HCl), объемной доли кислорода (О2), горючих газов (природного ГОСТ 5542-87 и сжиженного ГОСТ 20448-90) в воздухе рабочей зоны.
Области применения:
- контроль атмосферы промышленных и коммунально-бытовых помещений, оборудованных системами отопления, холодильных установок, гаражей и автопаркингов, предприятий теплоэнергетики, коллекторов и тоннелей;
- горводоканалы и другие промышленные объекты, где возможны утечки токсичных и горючих газов.
Принцип действия — электрохимический или термохимический.
Тип газоанализаторов — стационарный.
Способ забора пробы — диффузионный.
Режим работы — непрерывный.
Отличительные особенности:
- сокращение количества кабельных линий связи;
- шлейфовое соединение датчиков (4-х проводная линия для 2-х пороговых систем, 3-х проводная для однопороговых);
- возможность одновременного контроля токсичных и горючих газов в произвольной комбинации;
- возможность подключения на один шлейф к БПС-3 до 16 датчиков на ДВК или 30 датчиков на ПДК рабочей зоны или комбинация датчиков (рассчитывается по потребляемой мощности);
- длина линии связи до 1000 м;
- возможность передачи информации о концентрации контролируемых газов по Rs485 с адресным указанием датчика для СТГ-3-И;
- световая (для всех) и звуковая (для модификации СТГ-3-И) сигнализация по месту установки датчиков;
- высокая степень защиты от пыли и влаги IP65;
- возможность демонтажа датчика без нарушения целостности шлейфа;
- средний срок службы датчика не менее 3 лет;
- коробки соединительные КСГ и КСГИ позволяют, не производя демонтажа сигнализаторов, осуществлять градуировку сигнализаторов при помощи ключа «iButton» по месту их установки;
- межкалибровочный интервал работы по ПГС, не менее — 6 месяцев.
СТГ-3:
| Характеристики | Значения |
| Напряжение питания | от источника постоянного тока с выходным напряжением 10 до 36В или от блока питания и сигнализации БПС-3, БПС-3-И |
| Потребляемая мощность | СТГ-3-Ех, СТГ-3-И-Ех- 3Вт, остальные 2Вт |
| Способ передачи данных о загазованности | для СТГ-3-И: посредством RS485 (протокол Modbus) для СТГ-3: посредством оптоэлектронного реле на каждый из порогов (40В, 0,2А) |
| Диапазон температуры окружающей среды | От -40 ºС до +50ºС От -20 ºС до +50ºС (для модификаций СТГ-3-О2, СТГ-3-И-О2) |
| Степень защиты от влаги и пыли | IP65 (в сборе с соединительной коробкой) |
| Звуковая сигнализация (только для СТГ-3-И) | 85Дб |
| Габаритные размеры, масса | 200мм*135мм*180мм, 0,8кг |
| Длина линии связи | до 1000м |
| Кабель для монтажа | Для СТГ-3-ХХ: КВВГЭ 4*1,5 (или аналогичный с наружным диаметром от 9 до 14мм) Для СТГ-3-И-ХХ: МКЭШВ 2*2*1,5 (или аналогичный с наружным диаметром от 9 до 14мм) |
| Срок службы датчика | 3 года |
| Межкалибровочный интервал | 6 месяцев |
| Межповерочный интервал | 12 месяцев |
Дополнительные технические характеристики:
| Наименование | Контро-лируемый компонент | Диапазон измерения, мг/м3 | Порог 1, мг/м3 | Порог 2, мг/м3 | Участок диапазона измерений | Предел допускаемой основной погрешности | Время срабатывания сигн-ии, с | Время прогрева, мин |
| СТГ-3-СО СТГ-3-И-СО | СО | 0 – 200 | 20 | 100 | 0 – 20 | Dд= ± 5 мг/м3 | 30 | 30 |
| 20 – 200 | dд= ± 25 % | |||||||
| СТГ-3-H2S СТГ-3-И-H2S | H2S | 0 – 40 | 10 | 40 | 0 –10 | Dд= ± 2 мг/м3 | 30 | |
| 10 – 40 | Dд= ± (2+0,25(Свх-10)) мг/м3 | |||||||
| СТГ-3-SO2 СТГ-3-И-SO2 | SO2 | 0 – 20 | 10 | 20 | 0 – 10 | Dд= ± 2 мг/м3 | 30 | |
| 10 – 20 | dд= ± (2+0,25(Свх-10)) мг/м3 | |||||||
| СТГ-3-Cl2 СТГ-3-И-Cl2 | Cl2 | 0 – 25 | 1 | 5 | 0 – 1 | Dд= ± 0,25 мг/м3 | 30 | |
| 1 – 25 | dд= ± 25 % | |||||||
| СТГ-3-NH3-20 СТГ-3-И-NH3-20 | NH3 | 0 – 600 | 20 | 60 | 0 – 600 | Dд= ± 5 мг/м3 | 60 | |
| СТГ-3-NH3-500 СТГ-3-И-NH3-500 | 200 – 2000 | — | 500 | 200 – 2000 | dд= ± 25 % | |||
| СТГ-3-O2 СТГ-3-И-O2 | O2 | 0 – 30 %об | 18 %об | 23%об | 0 – 30 | Dд= ± 0,9 %об. | 30 | |
| СТГ-3-NO2 СТГ-3-И-NO2 | NO2 | 0 – 10 | 2 | 10 | 0 – 2 | Dд= ± 0,5 мг/м3 | 30 | |
| 2 – 10 | Dд= ± 0,5+0,17(Свх-2)) мг/м3 | |||||||
| СТГ-3-HCl СТГ-3-И-HCl | HCl | 5 – 30 | 5 | 5 | 5 – 30 | dд= ± 25 % | 60 | 60 |
| СТГ-3-Eх СТГ-3-И-Eх | Eх | 0 – 50 % НКПР | 10 | 20 | 0 – 50 | Dд= ± 5 %НКПР | 15 | 5 |
