SinoGNSS M300 Pro
Загрузка...
Новый M300 Pro от производителя ComNav Technology представляет из себя универсальный ГНСС приемник для решения широкого спектра задач высокоточного позиционирования. Это современный инфрастуктурный приемник со всеми необходимыми функциями для создания отдельной базовой станции или для сетей постоянно-действующих базовых станций. M300 Pro имеет 574 канала и отслеживает сигналы всех спутниковых навигационных систем: GPS, ГЛОНАСС, Beidou, Galileo, IRNSS, SBAS и QZSS.
Ключевые характеристики приемника SinoGNSS M300 Pro:
- Приём сигналов со всех спутниковых систем
- Компактный корпус с большим выбором различных интерфейсов
- Удобный дисплей для настройки и проверки состояния приемника
- Расширенное дистанционное управление по сетевым протоколам
- Встроенная память 32 Гб, возможность расширения до 1 Тб
- Встроенная Li-ion батарея служит в качестве основного источника питания и резервного источника бесперебойного питания
- Передача данных 4G/Ethernet
ПРОДУМАННЫЙ ДИЗАЙН

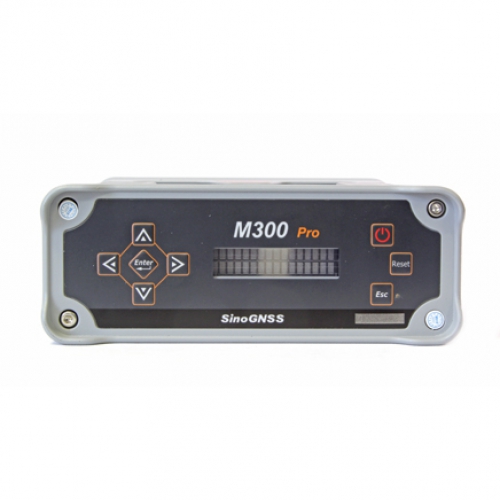

Удобная передняя панель с дисплеем упрощает настройку и проверку состояния приемника. В дополнение к стандартному порту Ethernet приемник M 300 Plus также оснащен модулем 4G в качестве резервного, что может повысить стабильность Интернет соединений. Большое количество различных интерфейсов M300 Pro позволяют легко подключаться к внешним устройствам, таким как радиомодемы, метеостанции и т.д.
ИДЕАЛЬНО ПОДХОДИТ ДЛЯ РЕФЕРЕНЦНОЙ СТАНЦИИ
Встроенный литий-ионный аккумулятор работает в качестве основного источника питания или резервного источника бесперебойного питания (ИБП). Время работы от встроенного питания до 16 часов. В сочетании с функцией циклической записи необработанных данных M300 Pro обеспечивает непрерывную запись в течение длительного времени. Функционал M300 Pro делает его оптимальным выбором для опорных станций, мониторинга деформаций, строительства портов и других областей применения, где точность и надежность являются самыми важными требованиями к позиционированию.
МОЩНОЕ ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
Многофункциональный встроенный веб-интерфейс M300 Pro обеспечивает полное дистанционное управление — настройку приемника, проверку состояния, обновление встроенного ПО, загрузку данных и управление пользователями. M300 Pro поддерживает пять независимых потоков передачи данных по протоколу TCP в форматах RTCM, бинарный Comnav, NMEA и BINEX в сочетании с оповещением по электронной почте и функцией FTP push, действительно повышает эффективность вашей работы.
Технические характеристики SinoGNSS M300 Pro:
|
Количество каналов
|
574
|
|
Отслеживаемые сигналы
GPS: L1 C/A, L1C, L2C, L2P, L5;
ГЛОНАСС: L1 C/A, L1P, L2 C/A, L2P; Galileo: E1, E5a, E5b; Beidou B1, B2, B3; QZSS L1C/A, L1C, L2, L5; IRNSS; L-Band SBAS: WAAS, EGNOS, MSAS, GAGAN, SDCM • усовершенствованная технология уменьшения многолучевости; • Измерения фазы несущей с низким уровнем шума с точностью <1 мм в полосе пропускания 1 Гц • Высокая точность множественной сходимости для псевдодальностей ГНСС измерений • Отношение сигнал/шум, выраженное в дБ-Гц |
|
|
Точность определения времени
|
GPS+GLONASS+BeiDou 20 нс
|
|
Точность в статике и быстрой статике
|
В плане: 2 мм + 0,5 мм/км / По высоте: 4 мм + 0,5 мм/км
|
|
Точность в «режиме реального времени» (RTK)
|
В плане: 5 мм + 0,5 мм/км / По высоте: 10 мм + 0,5 мм/км
|
|
Точность в режиме DGPS
|
В плане: 250 мм / По высоте: 500 мм
|
|
Точность в режиме «Автономный»
|
В плане: 1000 мм / По высоте: 1500 мм
|
|
Коммуникация
• 3 порта Lemo
2-pin порт Lemo для питания и зарядки аккумулятора 7-pin порт Lemo (порт USB UART) для отладки системы и скачивания статических данных 7-pin порт Lemo (протокол RS484) для подключения метеостанции/инклинометра/барографа • 1 порт DB9-M: Стандартный протокол RS232 • 1 порт USB: подключение к внешнему накопителю • 1 порт RJ45 LAN Ethernet: поддержка протоколов HTTP, TCP/IP, FTP, NTRIP • 5 разъемов SMA-M: вывод PPS, ввод Маркеров событий, резерв для WLAN и Bluetooth, для подключения внешнего стандарта частоты , для GPRS антенны • 1 разъем TNC: разъем ГНСС антенны • 4G модем: LTE-FDD: B1/B3/B5/B8 LTE-TDD: B34/B38/B39/B40/B41 WCDMA: B1/B8 GSM: B3/B8 |
|
|
Формат данных
Ввод/вывод поправок RTCM 2.Х, 3.Х, RTCM 3.2, CMR (только GPS), CMR+ (только GPS) Выдача координат ASCII: NMEA-01823 GSV, RMC, HDT, VHD, GGA, GSA, ZDA, VTG, GST, PTNL, PJK, Extended NMEA-0183; BDGGA, GPNTR, GPCDT, GPHPR Измерения бинарный ComNav, BINEX, RTCM 3.x совместимость с основным программным обеспечением CORS (VRS, FKP и iMax)
|
|
|
Запись данных
Циклическая запись данных для продолжительного накопления Одновременная запись до пяти файлов сырых данных Максимальный интервал записи данных 20 Гц Встроенная память 32 Гб, возможность подключения внешнего накопителя до 1 Тб Длительность сеанса записи данных: 5/10/15/20/30 минут или 1/2/4/24 часа Извлечение и передача данных: FTP и USB
|
|
|
Размеры приемника, мм
|
224 × 176 × 67
|
|
Вес, кг
|
2,4
|
|
Рабочая температура, °С
|
от -40 до +80
|
|
Пыле- и влагозащита
|
IP67
|
|
Ударопрочность
Прочный алюминиевый корпус выдерживает падение на бетон с высоты 1 м
|
|
|
Электропитание и память
Потребляемая мощность 3,5 Вт Внешний источник питания: 9,5-28 В, с защитой от перенапряжения Встроенная Li-ion батарея 7,4 В, 8800 мАч, до 16 часов работы
|
|
|
Пользовательский интерфейс
• Дисплей на передней панели: 4 клавиши со стрелками и ввод данных Кнопка включения, кнопка сброса и кнопка Esc Web-интерфейс ComNav M300 Plus
• Программное обеспечение CRU
|
|
|
Комплект поставки
ГНСС-приемник, антенна GSM модема, зарядное устройство, патчкорд, кабель USB, кабель нуль-модемный, трнаспортировочный кейс, свидетельство о поверке (в электронном виде в системе ФГИС «АРШИН» с 1 января 2021 года)
|
|
Комплект поставки SinoGNSS M300 Pro:
- ГНСС-приемник,
- антенна GSM модема,
- зарядное устройство,
- патчкорд,
- кабель USB,
- кабель нуль-модемный,
- трнаспортировочный кейс,
- свидетельство о поверке (в электронном виде в системе ФГИС «АРШИН» с 1 января 2021 года)
