Система контроля загазованности АВУС-СКЗ
Загрузка...Стационарный газоанализатор АВУС-СК для отображения информации от датчиков-сигнализаторов параметров окружающей среды, оповещения персонала о превышении контролируемыми параметрами заданных пороговых значений, автоматического включения и выключения исполнительных устройств по заданным программам.
Измеряемые вещества: кислород (O2), угарный газ (CO), углекислый газ (CO2), диоксид азота (NO2), диоксид серы (SO2), сероводород (H2S), аммиак (NH3), хлор (Cl2), гексан (Ex-H С6Н14), горючий газ,метан (СН4), пропан (С3Н8), водород (H2), метанол (CH3ОH), хлористый водород (HСl), этанол (С2H5OH), формальдегид.
Максимальное число каналов: 3600
Тип сенсора: зависит от исполнения
Способ отбора пробы: диффузионный
Индикация: блок контроля — цифровая, световая; датчик — световая (светодиод), звуковая
Пыле-влагозащита: IP54 (датчики АВУС-ДГ), IP65 (датчики ИГС-98, ИГМ-10)
Взрывозащита: 1ExdibIIВT4+Н2Х (датчики ИГС-98), 1ExibIIАT4X (датчики АВУС-ДГ), 1Exd[ib]IIBT6X (датчики ИГМ-10)
Выходы: «сухие» контакты реле, RS-485
Гарантия: 1 год
Страна производитель: Россия
Назначение системы контроля загазованности АВУС-СКЗ
АВУС-СКЗ — многофункциональный промышленный программно-аппаратный комплекс, предназначенный для отображения информации от датчиков сигнализаторов параметров окружающей среды, оповещения персонала о превышении контролируемыми параметрами заданных пороговых значений, автоматического включения и выключения исполнительных устройств по заданным программам. Система АВУС-СКЗ предназначена для обеспечения безопасности объектов промышленного и коммунального газопользования. Технические характеристики системы контроля загазованности АВУС-СКЗ позволяют использовать ее на протяженных и рассредоточенных объектах химической, металлургической, фармацевтической и пищевой промышленности, топливно-энергетического комплекса, коммунального и транспортного хозяйства:
- не допускать неконтролируемого нарастания концентраций горючих и токсичных газов в рабочей среде, возникновения аварийных режимов работы технологических агрегатов;
- осуществлять блокировку источников газовыделения в случае возникновения аварийных ситуаций;
- осуществлять световую и звуковую сигнализацию аварийных режимов по месту установки оборудования и в центральном диспетчерском пункте;
- отслеживать концентрацию газов в контролируемых помещениях;
- следить за состоянием уровня загазованности в местах наиболее вероятного возникновения утечек.
Задачи, решаемые газоаналитической системой АВУС-СКЗ:
- автоматический контроль загазованности окружающей среды;
- измерение относительной влажности и температуры воздуха;
- автоматическое управление исполнительными устройствами по заданному алгоритму;
- прием, хранение и отображение информации о состоянии датчиков.
Метрологические характеристики газоаналитической системой АВУС-СКЗ
|
Контролируемое вещество |
Тип сенсора |
Диапазон измерения |
1-й порог |
2-й порог |
Чувствительность |
|
Датчики АВУС-ДГ |
|||||
| Метан CH4 | п/п | 0…2,5 % об. | 0,5 % об. | 1,0 % об. | 0,01 % об. |
| Угарный газ CO | п/п | 0…200 мг/м3 | 20 мг/м3 | 100 мг/м3 | 1 мг/м3 |
|
Датчики серии ИГС-98 |
|||||
| Аммиак NH3 | э/х | 0…300 мг/м3 | 20 мг/м3 | 60 мг/м3 | 1 мг/м3 |
| Водород H2 | т/к или э/х | 0…4 % об. | 0,4 % об. | 0,8 % об. | 0,01 % об. |
| Диоксид азота NO2 | э/х | 0…30 мг/м3 | 2 мг/м3 | 10 мг/м3 | 0,1 мг/м3 |
| Диоксид серы SO2 | э/х | 0…30 мг/м3 | 5 мг/м3 | 10 мг/м3 | 1 мг/м3 |
| Диоксид углерода CO2 | оптический | 0…5 % об. | 0,5 % об. | 2,5 % об. | 0,01 % об. |
| Кислород O2 | э/х | 0…30 % об. | 18 % об. | 23 % об. | 0,2 % об. |
| 0…99 % об | нет | нет | 0,2 % об. | ||
| Метан CH4 | т/к, п/п или опт | 0…5 % об. | 0,5 % об. | 1,0 % об. | 0,01 % об. |
| Пары углеводородов CxHy | т/к, п/п или опт | 0…2 % об. | 0,2 % об. | 0,4 % об. | 0,01 % об. |
| Пропан C3H8 | т/к, п/п или опт | 0…2 % об. | 0,4 % об. | 0,8 % об. | 0,01 % об. |
| Сероводород H2S | э/х | 0…30 мг/м3 | 3 мг/м3 | 10 мг/м3 | 0,1 мг/м3 |
| Угарный газ CO | э/х | 0…300 мг/м3 | 20 мг/м3 | 100 мг/м3 | 1 мг/м3 |
| Формальдегид H2CO | э/х | 0…10 мг/м3 | 0,5 мг/м3 | 2,5 мг/м3 | 0,1 мг/м3 |
| Хлор Cl2 | э/х | 0…30 мг/м3 | 1 мг/м3 | 5 мг/м3 | 0,1 мг/м3 |
| Хлористый водород HCl | э/х | 0…30 мг/м3 | 5 мг/м3 | 15 мг/м3 | 0,1 мг/м3 |
| Этанол C2H5OH | т/к или п/п | 0…3 % об. | 0,3 % об. | 0,7 % об. | 0,01 % об. |
| т/к или п/п | 0…5 г/м3 | 1 г/м3 | 5 г/м3 | 0,01 г/м3 | |
| Метанол CH3OH | э/х | 0…10 мг/м3 | 2,5 мг/м3 | 5 мг/м3 | 0,1 мг/м3 |
|
Датчики ИГМ-10 |
|||||
| Метан CH4 | опт | 0…5 % об. | 0,5 % об. | 1,0 % об. | 0,01 % об. |
| Пропан C3H8 | опт | 0…2 % об. | 0,1 % об. | 1,7 % об. | 0,01 % об. |
| Гексан C6H14 | опт | 0…0,5 % об. | 0,1 % об. | 0,5 % об. | 0,01 % об. |
| Диоксид углерода CO2 | опт | 0…2,5 % об. | 0,5 % об. | нет | 0,01 % об. |
| — п/п — полупроводниковый — т/к — термокаталитический — э/х — электрохимический — опт. — оптический (инфракрасный)Возможна установка нестандартных порогов в пределах диапазона измерения по требованию заказчика для датчиков ИГС-98 (IP65) и ИГМ-10 |
|||||
Количество датчиков в системе АВУС-СКЗ — до 3600 шт. (от 1 до 30 штук на один блок контроля).

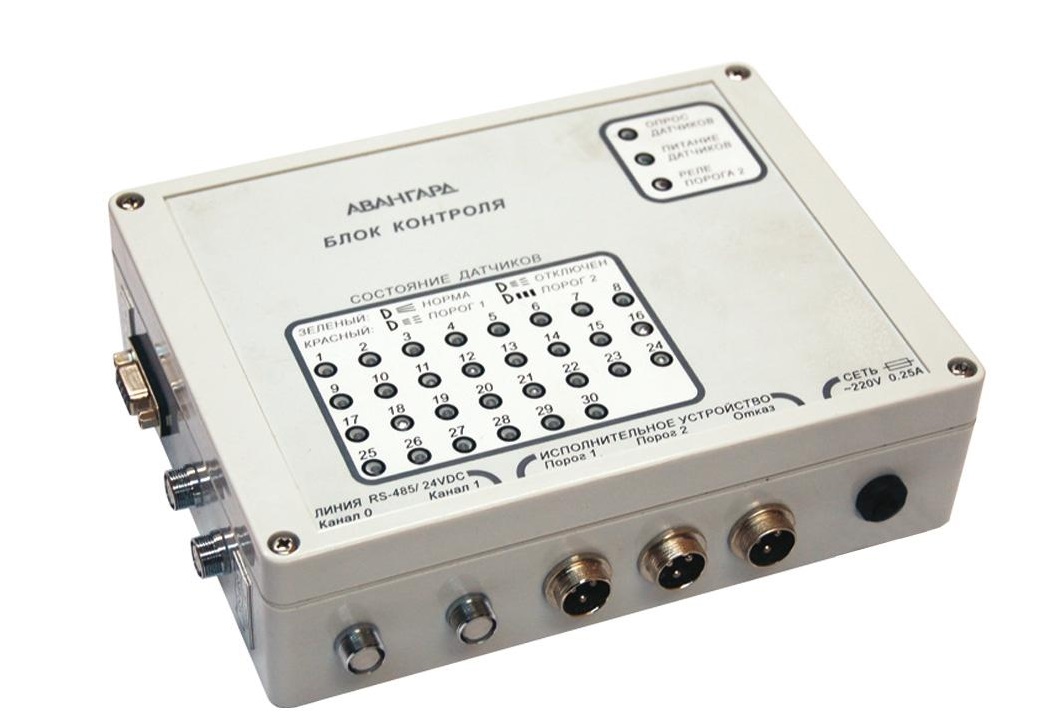

Структурно система АВУС-СКЗ состоит из центрального блока контроля (СКЗ-БК) и датчиков (от 1 до 30 штук на один блок контроля). В отличие от аналоговых систем контроля загазованности, где каждый датчик соединяется с блоком управления отдельной линией, в системе АВУС-СКЗ передача информации от датчика к СКЗ-БК и управление датчиком происходит по цифровому каналу RS-485. Использование интерфейса RS-485 позволяет довести длину линии связи с внешними устройствами до 1500 м и использовать изделие на протяженных и рассредоточенных объектах.
Встроенная в программное обеспечение электронная справочная система позволяет оперативно получать рекомендации по работе с программой. При отключении ПЭВМ, подсистема, состоящая из блока СКЗ-БК-100, датчиков и блоков СКЗ-БР, продолжает работать автономно, осуществляя функции мониторинга и управления исполнительными устройствами. Возможности АВУС СКЗ — позволяют устанавливать в одной глобальной системе до 120 СКЗ-БК, что обеспечивает подключение до 3 600 различных датчиков и до 3 840 исполнительных устройств (через 480 СКЗ-БР). Для обеспечения работы в системе 2-х и более СКЗ-БК применяется концентратор СКЗ-К. Концентратор предназначен для регулярного опроса блоков по каналам RS-485 и передачи полученной информации в ПЭВМ по каналу RS-232, а также передачи блокам СКЗ-БК-100, подключенным по каналам RS-485, команд, полученных по каналу RS-232 от ПЭВМ.
Технические характеристики системы контроля загазованности АВУС-СКЗ
| Характеристики АВУС-СКЗ | Значения |
| Максимальное количество датчиков в системе АВУС-СКЗ | 3600 |
| Максимальная длина линий связи канала RS-485 верхнего уровня (от ПК до блока контроля), м, не более | 1000 |
| Скорость передачи по каналу RS-485 верхнего уровня (связь с датчиками), бит/с | 38400 |
| Максимальная длина линий связи канала RS-485 нижнего уровня (от блока контроля до датчиков), м, не более | 1500 |
| Скорость передачи по каналу RS-485 нижнего уровня (связь с датчиками), бит/с | 9600 |
| Скорость передачи по каналу RS-232 (связь с ПЭВМ), бит/с | 115200 |
| Количество подключаемых блоков контроля на канал верхнего уровня, не более | 30 |
| Количество внешних устройств, подключаемых к блоку контроля (на канал нижнего уровня), не более | 30 |
| Электроснабжение блоков контроля | 198-242 В, 50 Гц |
| Параметры выходных сигналов блока реле СКЗ-БР | 5А/250В AC, 1 A/28В DC |
| Обмен информацией по интерфейсу 485 по протоколу | АВУС-СКЗ или MODBUS |
| Условия эксплуатации основных блоков системы контроля загазованности АВУС-СКЗ | |
| Температура окружающей среды:
— блок СКЗ-БК, — блок СКЗ-П, — блок СКЗ-БР |
от 0°С до 50°С от -10°С до 40°С от -10°С до 40°С |
| Атмосферное давление | от 84 до 106,7 кПа |
| Относительная влажность:
— блок СКЗ-БК, блок СКЗ-П, — блок СКЗ-БР |
не более 93% при 25°С не более 98% при 25°С |
Структура системы контроля загазованности АВУС-СКЗ-000 в сокращенном варианте
Количество датчиков от 1 до 30 штук на один блок контроля.
Структура системы контроля загазованности АВУС-СКЗ-100
Основные технические характеристики датчиков ИГС-98, АВУС-ДГ, ИГМ-10 для системы АВУС-СКЗ
|
Характеристика |
ИГС-98 |
АВУС-ДГ |
ИГМ-10 |
| Предел допускаемой относительной погрешности не более, % | 25 | 25 | — |
| Предел основной погрешности (Δд), не более: | — | — | ±(3+0,02*С) % НКПР ±(0,1+0,05*С) % об. (СО2) |
|
Время срабатывания сигнализации Т(0.9) при нормальных условиях, с, не более (зависит от типа сенсора): |
15 |
45 |
30 |
| Сигнализация: | световая, звуковая и по каналу RS-485 | световая, звуковая и по каналу RS-485 | световая и по каналу RS-485 |
| Условия эксплуатации:
— климатическое исполнение, °С
— относительная влажность, % |
от -30 до +50 |
Выходные сигналыRS-485RS-485RS-485, токовая петля 4-20мАПотребляемая мощность1,5 Вт0,6 Вт0,5 ВтПериодичность поверки, мес121212Маркировка взрывозащиты по ГОСТ Р 51330.0-991ExdibIIВT4+Н2 Х1ExibIIАT4X1Exd[ib]IIBT6 XСтепень пылевлагозащиты по ГОСТ 14254-96IP65IP54IP65Класс электробезопасности по ГОСТ 12.2.007.0-75IIIIIIIIIМасса не более, кг0,650,41,5Материал корпусапластикпластикалюминийГабаритные размеры корпуса датчика, мм120х120х64115х65х40115х90х220
Программное обеспечение для системы АВУС-СКЗ
ПО «Мониторинг СКЗ» даёт возможность принимать, отображать информацию о состоянии всех подключённых датчиков, позволяет контролировать их работу с места дежурного диспетчера: номер сработавшего датчика, его местонахождение, порог срабатывания, включение исполнительного устройства, концентрацию газа на конкретном датчике в текущий момент времени.
Использование ПЭВМ позволяет:
- оперативно регистрировать и отображать состояния датчиков;
- сохранять информацию о состоянии датчиков в электронном виде и обеспечивать возможность последующего просмотра сохраненной информации с указанием даты, времени, места и других параметров события;
- круглосуточно вести журнал работы;
- устанавливать логику срабатывания реле блоков СКЗ-БР и автоматически передавать команды на включение и отключение реле при возникновении запрограммированных событий;
- включать сигналы оповещения и выдавать аварийную индикацию;
- осуществлять работу с базой данных и получать различные отчеты из нее.
Главное окно программы
Карта объекта
ПО «Мониторинг СКЗ» идет в комплекте поставки при комплектации системы АВУС-СКЗ блоком контроля СКЗ-БК-100, преобразователем интерфейсов и электронным ключом.
Схема электрических подключений блоков системы мониторинга окружающей среды АВУС-СКЗ ПИЖМ.424355.002 и датчиков АВУС-ДГ
Комплект поставки блоков СКЗ для системы загазованности АВУС-СКЗ
Блок контроля СКЗ-БК:
- Блок СКЗ-БК-000 ПИЖМ.468266.001-02 или СКЗ-БК-100 ПИЖМ.468266.001 — 1 шт.
- Устройство СКЗ-Т (оконечное устройство шлейфа) ПИЖМ.468352.002 — 2 шт.
- Розетка кабельная Series 680, ответная часть релейного разъема (в упаковке) — 3 шт.
- Вилка кабельная — шт. (тип и количество определяется при заказе)
- Вставка плавкая ВПТ6-7 (1А/250В) — 2 шт.
- Вставка плавкая ВПТ6-5 (0,5А/250В) — 2 шт.
- Комплект крепёжных пластин MF-001 — 1 шт.
- Паспорт ПИЖМ.468266.001 ПС — 1 шт.
- Руководство по эксплуатации ПИЖМ.468266.001 РЭ — 1 шт.
Блок контроля СКЗ-БК:
- Блок реле СКЗ-БР локальный (СКЗ-БР-10-Л) или глобальный (СКЗ-БР-10-Г) — 1 шт.
- Комплект крепежных пластин MF-001; Gainta Industries Ltd — 1 шт.
- Джампер MJ-0-6 “ZHNO» — 5 шт.
- Розетка BL 3,5/4/180; Wiedmuller — 1 шт.
- Разъем BL 5,08/6; Wiedmuller — 4 шт.
- Руководство по эксплуатации — 1 экз.
Блок питания СКЗ-П:
- Блок питания СКЗ-П — 1 шт.
- Вставка плавкая ВПТ6-5 (0,5А, 250 В) — 2 шт.
- Комплект крепежных пластин MF-001; Gainta — 1шт.
- Руководство по эксплуатации — 1 экз.
