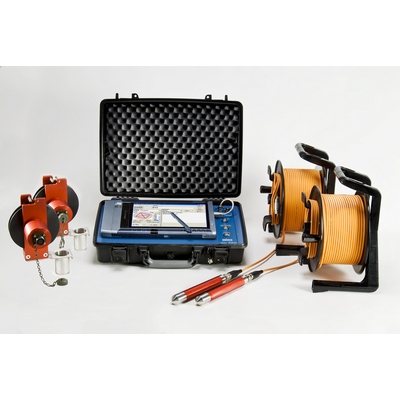

Геофизическая система межскважинного мониторинга свай CHUM позволяет получить информацию о структуре свай без проведения трудоемких процедур испытаний.

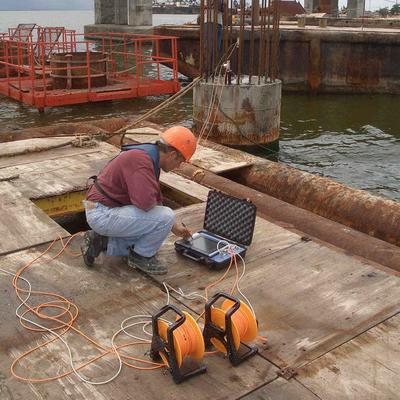

Система CHUM использует водонаполненные контрольные каналы для контроля качества фундаментов глубокого заложения с высокой разрешающей способностью. Функционирование системы основано на законах распространения ультразвуковых волны в средах. Два датчика опускаются в заполненные водой контрольные каналы, встроенные в бетонные конструкции. Один из датчиков является излучателем ультразвуковых волн, второй — приемником. Программное обеспечение системы обрабатывает полученные от датчиков сигналы, соотносит их с временем прихода ультразвуковых волн и местом расположения датчиков в бетоне. Таким образом, мы получаем точные данные о структуре объекта.
CHUM полностью соответствует стандарту ASTM D6760-08.
Физические параметры |
Корпус | Жёсткий, прочный, водозащищённый корпус |
Размеры | 430mmL х 325mmW х 105mmH (прибор) | |
Масса | 3.8 kg (прибор) 5.0 kg (прибор с типовой tablet PC) 16.0kg (типовая поставка) |
|
Температурный диапазон |
Работа: -10°Cto50°C Хранение : -40°С to 70°С | |
Энергоснабжение | Внутренний источник | Заряжаемая литий ионная батарея 11.1V 4.4Ah (хватает на два рабочих дня) |
Внешний источник | 100-240V АС работа/зарядка | |
Стандарты | ASTM D6760 | Соответствует или превосходит |
Технические параметры |
Сенсор | Двух функциональный приёмо-передатчик, 50kHz номинал, стойкий к давлению, 25mm диаметр |
Кабели | С разъёмами, крепкая полиуретановая изоляция | |
Частота квантования | 500kHz (2ps резолюция) | |
Усиление | 8 уровней автоматического контроля усиления (AGC) | |
Измерение глубины | Два 24-bit счётчика, ошибка <0.1% | |
Производственные характеристики |
Длина сваи | 1 m до 145m |
Межтрубное расстояние | До 4т в хорошем бетоне | |
Производительность | До ЗОООт/день одним оператором | |
Память | Неограниченна | |
Требования | Компьютер (Minimum) | Windows 2000/XP/Vista. 800×600 резолюция |
Вывод | Представление информации |
Время прихода, кривые энергии и скорости волны, представление “водопад”, двойное представление, fuzzy-logic, параметрическая и 3D томография |
Язык | Многоязычный интерфейс пользователя | |
Варианты | Кабельные катушки | 50т, 100т, 150т, по требованию заказчика |
Софт | Трёхмерная томография (Возможно также как сервис через e-mail) |
