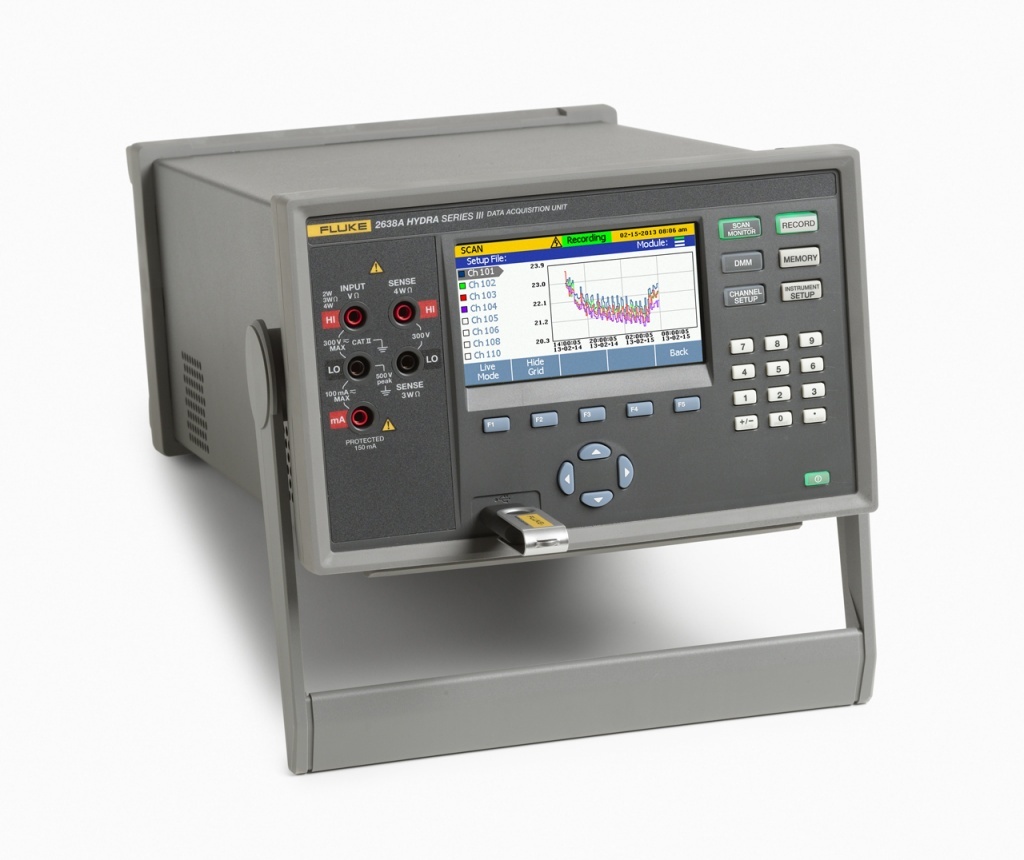

Система сбора данных Fluke 2638A/40/C 220 Hydra Series III
Загрузка...
Система сбора данных Fluke 2638A/40/C 220 Hydra Series III — многофункциональное переносное устройство с 40 дифференциальными каналами и функцией 6.5-разрядного мультиметра, которое может работать в режимах последовательного сканирования подключенных датчиков с регистрацией показаний, мониторинга отдельных каналов, а также контактных измерений электрических характеристик с использованием щупов.
Высокая точность и наличие аккредитованной калибровки в комплекте поставки дает возможность использовать систему сбора данных в метрологической отрасли и в других сферах, подпадающих под госрегулирование, например, для обслуживания систем производственного контроля, обеспечивающих безопасность работ, учет продукции и т.п.
Особенности Fluke 2638A/40/C 220
- Мобильное исполнение – моноблочный прибор со складывающейся ручкой для переноски может использоваться как в лабораторных, так и в производственных условиях, для диагностики стационарного оборудования и промышленных установок в местах их размещения.
- Запись данных во встроенную память или на внешний USB-носитель, с сохранением результатов с заданной периодичностью и разрешением в режиме сканирования либо с использованием функций мультиметра; текущие показания на экране можно фиксировать в виде снимка путем нажатия соответствующей кнопки.
- Интерфейсы USB и LAN служат для обмена данными с внешними устройствами, а также для передачи команд дистанционного управления, обеспечивая простую интеграцию прибора в состав испытательных установок и регистрирующих систем.
Аналитические функции
Использование для отображения показаний графического цветного дисплея у Fluke 2638A/40/C 220 вместо цифрового индикатора, как у изделий Hydra предыдущих генераций, дает возможность просматривать результаты и статистику в виде таблиц, графиков и диаграмм непосредственно на месте выполнения работ, повышая эффективность и производительность анализа. Наличие математических каналов, которые могут быть настроены для автоматических вычислений при регистрации данных в режиме сканирования, например, выполнения записи результатов с учетом смещения, масштабирования, усиления и т.п., исключает необходимость в дополнительных расчетах. Настраиваемые аварийные сигналы, по два программируемых уровня на каждый канал, можно использовать для управления внешними исполнительными или сигнализирующими устройствами, подключаемыми к выходам триггеров на задней панели прибора.
Технические характеристики Fluke 2638A/40/C 220 Hydra Series III:
| Fluke 2638A/40/C 220 | |
|---|---|
| Напряжение постоянного тока | Диапазон: от 100 мВ до 300 В Разрешение: от 0,1 мкВ до 1 мВ Точность: 0,0024 % |
| Напряжение переменного тока | Диапазон: от 100 мВ до 300 В Разрешение: от 0,1 мкВ до 1 мВ Точность: 0,11 % |
| Сопротивление | Диапазон: от 100 Ом до 100 МОм Разрешение: от 0,1 мОм до 100 Ом |
| Частота | Диапазон: от 20 Гц до 1 МГц Точность: 0,01 % |
| Резистивный датчик температуры (Pt 100) | Диапазон: –200 °C Разрешение: 0,001 °C Точность: 0,016 °C |
| Термопары J | Диапазон: –200 °C до 1000 °C Разрешение: 0,01 °C Точность: 0,53 °C |
| Термопары K | Диапазон: –200 °C до 1000 °C Разрешение: 0,01 °C Точность: 0,60 °C |
| Термопары T | Диапазон: –270 °C до 400 °C Разрешение: 0,01 °C Точность: 0,62 °C |
| Типы термопар | R, S, N, E, B, C, D, G, L, M, U, W |
| Емкость канала | Аналоговые входы: от 22 до 66 каналов; 8 цифровых вводов-выводов и 6 выходов аварийных сигналов (TTL) Сумматор: 1 |
| Электропитание | Напряжение: 100 В до 264 А в 4 моделях питания по выбору (100 В, 120 В, 220 В, 240 В) Частота: от 47 Гц до 440 Гц (автоматическое распознавание при включении) Потребляемая мощность: 34 В А пик (24 Вт среднее) |
| Связь | LAN: 10/100 Мб TCPIP DHCP Удаленные команды: набор команд SCPI |
| Внутренняя память | 57 тысяч сканирований; 1000 файлов настройки |
| Безопасность файлов | Двойной уровень, администратор, пять защищенных паролем пользователей, статус гостя |
| Выходы аварийных сигналов | 6 выходов аварийных сигналов TTL — назначается на один или несколько каналов |
| Установки аварийных сигналов | 2 назначаемых установки на канал, высокий-низкий, высокий-высокий, низкий-низкий |
| Языковые меню | Английский, китайский, французский, немецкий, японский, корейский, португальский, русский, испанский |
| Рабочая температура | от 0 °C до 50 °C |
| Температура хранения | от 20 °C до 70 °C |
| Прогрев | один час до достижения паспортных характеристик погрешности |
| Относительная влажность (без конденсации) | Рабочая: от 0 °C до 28 °C < 90 %; от 28 °C до 40 °C < 75 %; от 40 °C до 50 °C < 50 % Хранение: от 20 °C до 70 °C < 95 % |
| Масса | 6 кг |
| Габариты | 150 мм x 285 мм x 385 мм |
| Стандартная высота стойки | 3 U |
Комплект поставки Fluke 2638A/40/C 220 Hydra Series III:
- Система для сбора данных Fluke 2638A/40/C 220 с 40 универсальными каналами, включая две релейных платы (2638A-RLY) и два разъема 2638A-100
- Измерительные провода
- Инструкция по эксплуатации
- Информация по технике безопасности и регистрация для гарантии на компакт-диске
- Кабель питания
- Отвертка и отчет с данными о контролируемой калибровке
