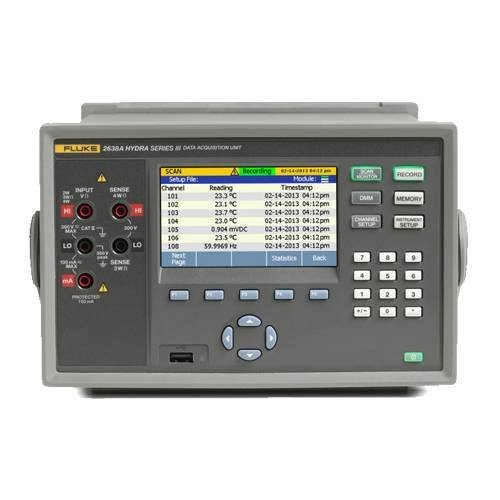

Система сбора данных Fluke 2638A/60 220 Hydra Series III
Загрузка...
Система сбора данных Fluke 2638A/60 220 Hydra Series III сочетает в себе возможности 60-канального регистратора и лабораторного мультиметра с функцией записи статистики. Переносной блок укомплектован тремя быстросъемными разъемами для подключения датчиков и может использоваться для анализа данных непосредственно на месте выполнения измерений.
Наличие интерфейсов для дистанционного управления и поддержка расширяемости позволяет применять несколько подобных устройств с дополнительным ПО для создания гибких регистрирующих систем с любым количеством каналов, обеспечивая контроль функционирования и диагностику сложного промышленного оборудования.
Преимущества Fluke 2638A/60 220
- Наглядность – блок снабжен цветным дисплеем с поддержкой отображения показаний в виде графиков и статистических данных в режимах сканирования, мониторинга и цифрового мультиметра, что дает возможность выполнять анализ результатов непосредственно в ходе выполнения работ, повышая оперативность диагностики.
- Мобильность – компактная система сбора данных с удобной ручкой для переноски соответствует промышленному классу защиты, прибор может быть легко доставлен к месту размещения стационарного оборудования, подлежащего тестированию.
- Многофункциональность – устройство может работать не только как регистратор, но и применяться в качестве мультиметра, позволяя при выполнении выездных работ обходиться без дополнительного инструментария.
- Универсальность – прибор способен считывать данные с датчиков контроля сопротивления, частоты, постоянного и переменного напряжения, силы тока, с поддержкой слаботочных измерений по двум отдельным каналам для каждого разъема 2638A-100, и разных типов преобразователей температуры: термисторов, термопар и термометров сопротивления.
Особенности
По сравнению с предыдущим поколением регистраторов Hydra, система сбора данных Fluke 2638A/60 220 обладает улучшенной эргономичностью, за счет чего упрощено обращение с прибором. Для ввода числовых показателей добавлена цифровая клавиатура, а функциональные кнопки снабжены подсветкой, которая сигнализирует об активации соответствующего режима. Использование недорогого модуля расширения 2638A-100 сокращает время подготовки прибора к работе, позволяя заранее подсоединять датчики к разъему, а при настройках просто загружать соответствующую конфигурацию из встроенной памяти.
Технические характеристики Fluke 2638A/60 220 Hydra Series III:
| Fluke 2638A/60 220 | |
|---|---|
| Напряжение постоянного тока | Диапазон: от 100 мВ до 300 В Разрешение: от 0,1 мкВ до 1 мВ Точность: 0,0024 % |
| Напряжение переменного тока | Диапазон: от 100 мВ до 300 В Разрешение: от 0,1 мкВ до 1 мВ Точность: 0,11 % |
| Сопротивление | Диапазон: от 100 Ом до 100 МОм Разрешение: от 0,1 мОм до 100 Ом |
| Частота | Диапазон: от 20 Гц до 1 МГц Точность: 0,01 % |
| Резистивный датчик температуры (Pt 100) | Диапазон: –200 °C Разрешение: 0,001 °C Точность: 0,016 °C |
| Термопары J | Диапазон: –200 °C до 1000 °C Разрешение: 0,01 °C Точность: 0,53 °C |
| Термопары K | Диапазон: –200 °C до 1000 °C Разрешение: 0,01 °C Точность: 0,60 °C |
| Термопары T | Диапазон: –270 °C до 400 °C Разрешение: 0,01 °C Точность: 0,62 °C |
| Типы термопар | R, S, N, E, B, C, D, G, L, M, U, W |
| Емкость канала | Аналоговые входы: от 22 до 66 каналов; 8 цифровых вводов-выводов и 6 выходов аварийных сигналов (TTL) Сумматор: 1 |
| Электропитание | Напряжение: 100 В до 264 А в 4 моделях питания по выбору (100 В, 120 В, 220 В, 240 В) Частота: от 47 Гц до 440 Гц (автоматическое распознавание при включении) Потребляемая мощность: 34 В А пик (24 Вт среднее) |
| Связь | LAN: 10/100 Мб TCPIP DHCP Удаленные команды: набор команд SCPI |
| Внутренняя память | 57 тысяч сканирований; 1000 файлов настройки |
| Безопасность файлов | Двойной уровень, администратор, пять защищенных паролем пользователей, статус гостя |
| Выходы аварийных сигналов | 6 выходов аварийных сигналов TTL — назначается на один или несколько каналов |
| Установки аварийных сигналов | 2 назначаемых установки на канал, высокий-низкий, высокий-высокий, низкий-низкий |
| Языковые меню | Английский, китайский, французский, немецкий, японский, корейский, португальский, русский, испанский |
| Рабочая температура | от 0 °C до 50 °C |
| Температура хранения | от 20 °C до 70 °C |
| Прогрев | один час до достижения паспортных характеристик погрешности |
| Относительная влажность (без конденсации) | Рабочая: от 0 °C до 28 °C < 90 %; от 28 °C до 40 °C < 75 %; от 40 °C до 50 °C < 50 % Хранение: от 20 °C до 70 °C < 95 % |
| Масса | 6 кг |
| Габариты | 150 мм x 285 мм x 385 мм |
| Стандартная высота стойки | 3 U |
Комплект поставки Fluke 2638A/60 220 Hydra Series III:
- Система для сбора данных Fluke 2638A/60 220 с 60 универсальными каналами, включая три релейных платы (2638A-RLY) и три разъема 2638A-100
- Измерительные провода
- Инструкция по эксплуатации
- Информация по технике безопасности и регистрация для гарантии на компакт-диске
- Кабель питания
- Отвертка и отчет с данными о контролируемой калибровке
