Назначение и применение РТМ-5:

  • Программное автоматическое управление процессами тепловлажностной обработки (ТВО) железобетонных изделий на предприятиях стройиндустрии
  • Автоматизация технологических установок циклического и непрерывного действия: ямных и туннельных пропарочных камер, термоформ, кассетных установок и т.п.
  • Тепловая обработка в паровоздушной среде (в т.ч. при работе с парогенераторами), в продуктах сгорания природного газа, при электро- и инфракрасном прогреве бетона

Преимущества РТМ-5:

  • Полный комплекс средств для автоматизации процессов ТВО бетона
  • Высокая помехоустойчивость и надежность управления
  • Адаптивные алгоритмы, предотвращающие «тепловые удары» и деструкцию бетона при термообработке
  • Защита от сетевых помех и от пропадания напряжения питания
  • Автоматическая коррекция программы ТВО при дефиците тепловой энергии
  • Дистанционный контроль и программирование режимов от ПК (новая опция)
  • Цифровые термодатчики с встроенными репитерами для длинных линий связи
  • Компактность, простота обслуживания и эксплуатации
  • Силовые блоки на триаках для управления реверсивными электроприводами задвижек
  • Сервисная компьютерная программа, позволяющая дистанционно задавать и корректировать режимы тепловлажностной обработки бетона

Основные функции РТМ-5:

  • Индивидуальное программирование режимов работы каждого из 8 каналов
  • Память 16 режимов работы для быстрого программирования
  • Оперативное формирование и редактирование температурно-временных диаграмм работы, включающих нагрев, изотермическое выдерживание и охлаждения
  • Задание режимов работы в линейной и полиномиальной форме
  • Формирование двухпозиционного или широтно-импульсного алгоритмов регулирования температуры с задаваемыми: гистерезисом, амплитудой и периодом
  • Отображение процессов регулирования в графической и цифровой форме по каждому каналу на графическом дисплее с подсветкой
  • Архивация процессов термообработки и их просмотр на дисплее РТМ- 5 и на мониторе компьютера индивидуально по каждому каналу и по 8 каналам одновременно
  • Контроль и индикация состояния исполнительных органов и датчиков, сигнализация аварийных ситуаций
  • Автоматическая корректировка режимов прогрева при технологических нарушениях, в т.ч. при перерывах в подаче и ухудшении параметров теплоносителя
  • Выбор режимов работы блока управления посредством клавиатуры и системы меню
  • Автоматическое ведение журнала термообработки (пропарки)
  • Русский и английский язык меню и текстовых сообщений

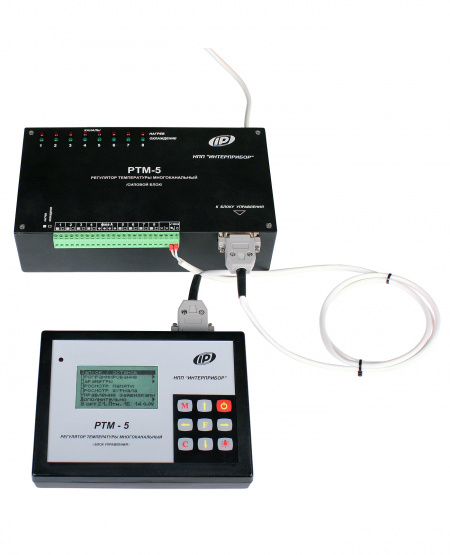

Состав системы автоматического управления РТМ-5:

  1. Блок автоматического программного управления на 8 камер
  2. Силовой блок управления исполнительными органами нагрева — 8 каналов
  3. Силовой блок управления исполнительными органами охлаждения — 8 каналов
  4. Цифровые датчики температуры — 3 вида исполнения
  5. Исполнительные органы систем нагрева и охлаждения (вентиляции, пароудаления): задвижки с реверсивным электроприводом, силовые контакторы, электропневмоклапаны*
  6. Линии связи РТМ-5 с датчиками температуры и исполнительными органами (кабельная продукция)*
  7. Прибор ТЕРМОТРАНСФЕР для считывания информации с РТМ-5, ее хранения и передачи на компьютер (может обслуживать до 30 территориально удаленных РТМ -5)
  8. Коммуникации для связи с компьютером*
  9. Сервисная компьютерная программа
  10. Блок связи с ПК по RS-485 для удаленного доступа и управления

* — комплектуются заказчиком самостоятельно

Сервисная компьютерная программа РТМ-5:

  • Считывание данных из РТМ-5
  • Формирование отчетной документации (журнал пропарки)
  • Оперативное формирование и редактирование заданных температурно-временных диаграмм работы, включающих: нагрев, изотермическое выдерживание и охлаждение
  • Формирование алгоритмов регулирования температуры

Функции прибора ТЕРМОТРАНСФЕР РТМ-5:

  • Считывание и хранение данных с 1…30 приборов РТМ-5
  • Передача информации на ПК
Количество каналов регулирования 8
Диапазон измерения температуры, °С -50…+125
Диапазон регулирования температуры, °С 0…+125
Пределы погрешности измерения температуры, °С ±0,5
Дискретность индикации температуры, °С 0,1
Время цикла термообработки 1 час… 31 день
Дискретность задания температуры, °С / времени, мин 1 / 1
Потребляемая мощность, Вт (без силовых устройств) 10
Длина линий связи, м 0…1000
Тип датчиков температуры DS-1820
Коммутируемая нагрузка, Вт 0…400
Типы интерфейсов RS-485, RS-232



  • Блок автоматического управления
  • Силовой блок (нагрев)
  • Межблочный кабель — 1 шт.
  • Аккумуляторы
  • Сервисная программа на CD
  • Блок связи с ПК по RS-485
  • Руководство по эксплуатации
  • Схемы подключения
  • Сертификат о калибровки
  • Силовой блок (охлаждения)
  • Прибор ТЕРМОТРАНСФЕР
  • Цифровые термодатчики в конструктиве — 8 шт.
  • Кабельная продукция
  • Рекомендации по автоматизации ТВО бетона.
