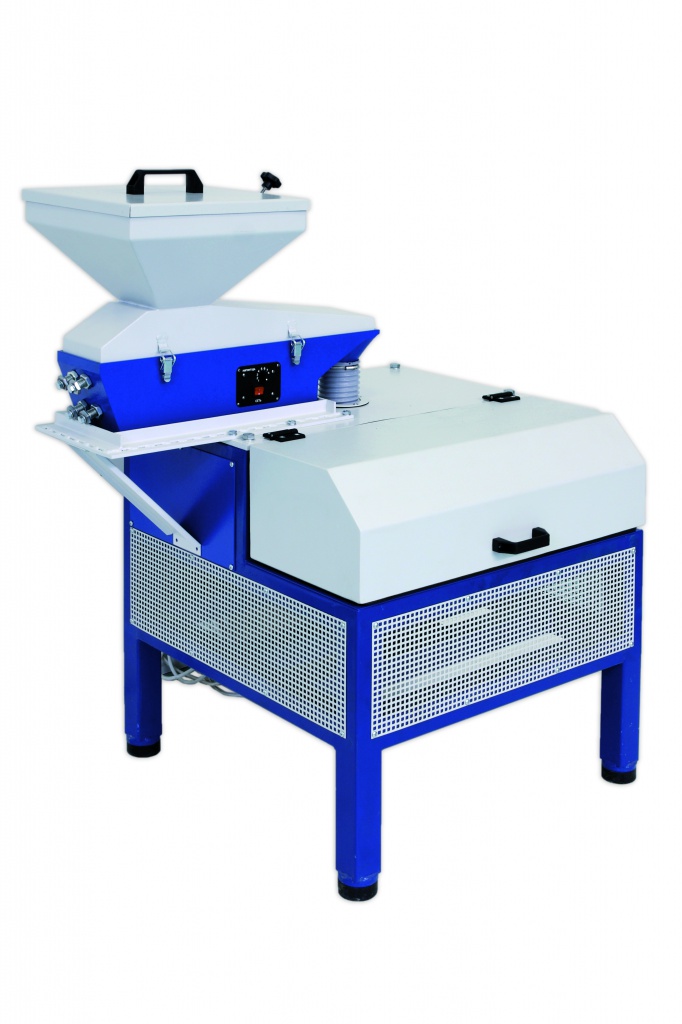

Сократительный агрегат с Питателем ПГ 1

Сократительный агрегат с питателем ПГ (СА) предназначен для равномерной подачи и сокращения сыпучих проб горных пород и руд при их подготовке к аналитическим исследованиям.

Сократительный агрегат – оборудование лабораторного класса, которое применяется в различных отраслях промышленности, в том числе: горнодобывающей, металлургической, строительной, фармацевтической.

Описание устройства

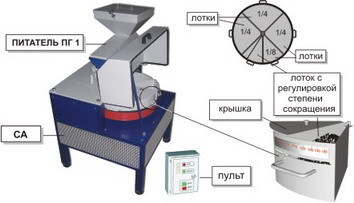

Агрегат СА с ПГ состоит из трех частей: Питателя ПГ 1, рамы и приемного устройства, выполняющего функцию сократителя. Питатель соединен с рамой гибким патрубком, через который материал попадает в сократитель.

Приемное устройство состоит из пробосборника, пробоприемников (лотков), мотор-редуктора и вала. Мотор-редуктор передает вращение пробосборнику, в котором установлены пять съемных лотков. Три лотка имеют одинаковый объем — по 1/4 части исходной пробы. Два лотка имеют одинаковый объем — по 1/8 части исходной пробы; в одном из них установлен отсекатель, который делит его на две доли, обеспечивая сокращение пробы от 1/8 до 1/80 за счет перемещения перегородки. Регулируемый лоток изготавливается из нержавеющей стали. Лотки соединяются через защелки, что повышает представительность сокращенной пробы.

Принцип работы

Загруженная в бункер проба равномерно подается с лотка питателя через патрубок в пробоприемники сократителя. Так как скорость вращения пробосборника постоянна, проба распределяется по лоткам пропорционально их объему.

Примеры применения

Любые сухие сыпучие  смеси: ферросплавы, руды, пластик, металлические  порошки и  полимерные вещества.

Достоинства:

• Герметичное соединение Питателя ПГ 1 с сократителем  через гибкий патрубок;
• Регулировка скорости подачи материала;

• Плавное регулирование степени сокращения.
