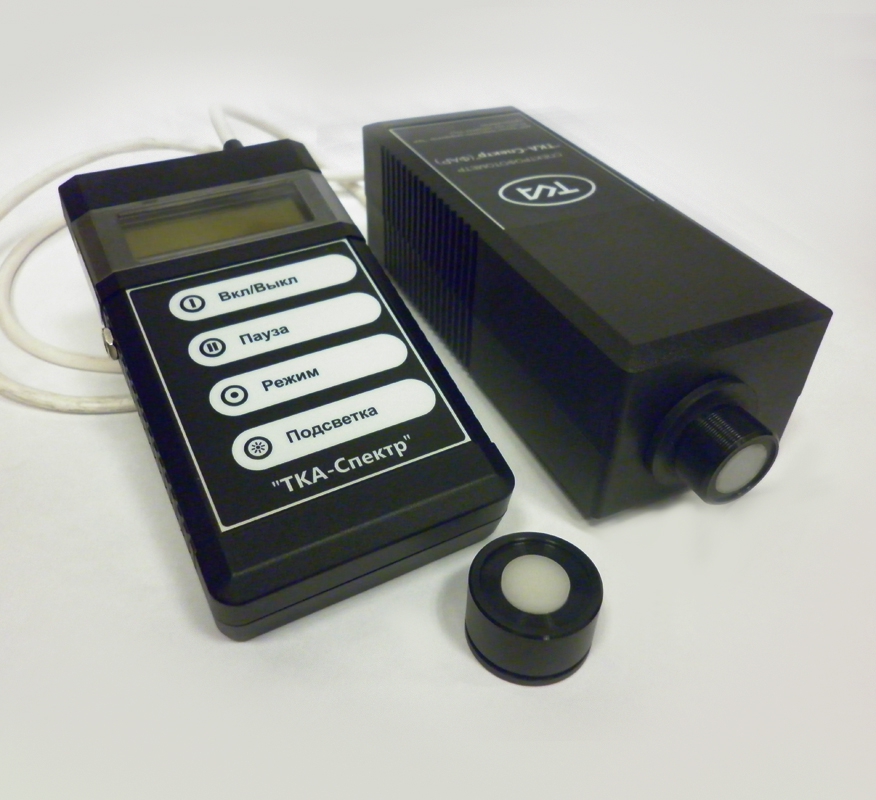

Cпектрофотометр ТКА-Спектр (ФАР)
Загрузка...
Cпектрофотометр ТКА-Спектр (ФАР) хорошо себя зарекомендовал при исследованиях на этапе конструирования новых светодиодных тепличных фитоламп и при оценке энергоэффективности осветительного прибора в процессе эксплуатации.
Прибор предназначен для измерения:
- абсолютного спектрального распределения источников света и световых приборов в диапазоне от 400 до 790 нм;
- энергетической освещенности (облучённости) в Вт/м²;
- плотности фотосинтетического фотонного потока PPFD в мкмоль/с/м².
В мировой практике было принято соглашение, которое позволяет нам определить и измерить ФАР облучённость как падающий квантовый поток в диапазоне от 400 до 700 нм без привлечения каких-либо экспериментальных реакций растений. Для количественного перехода от единиц энергетической мощности к единицам световой мощности используем стандартное выражение (см. “Светотехнические измерения” М.Г. Козлов, К.А. Томский, с.37).
Конструкция входного объектива включает косинусный корректор. Апертура косинусного корректора составляет 180о и позволяет исключить ряд проблем оптико-геометрического согласования. Дополнительно прибор комплектуется косинусным корректором-ослабителем. Прямые измерения в двух режимах.
Спектрофотометр ‘ТКА-Спектр'(ФАР) является прямо отсчётным устройством с выводом зональных значений облучённости на дисплее в мВт/м2 и квантовой эффективности PPFD в мкмоль/с/м² в четырех зонах B/G/R/FR (синий, зелёный, красный, дальний красный).
Технические характеристики ТКА-Спектр (ФАР):
| Диапазон измерения полной облучённости (два режима измерения: с ослабителем и без ослабителя) |
100 ÷ 600 000 мВт/м² (калибровка по источнику типа А) |
| Предел расширенной неопределенности по каналу облученности, не более, % | 10,0 |
| Режим измерений | Непрерывный/Пауза |
| Спектральный диапазон, нм | 400 ÷ 790 |
| Основная относительная погрешность измерений облучённости (не более) | ± 8,0 % |
| Приёмник | Полихроматор, 128-пиксельная линейка кремниевых фотоэлементов |
| Шаг сканирования, нм | 3,33 |
| Ширина спектральной линии (FWHM), нм | 9,9 |
| Диапазон времени интеграции (проведения замера), мс | 16 ÷ 4096 |
| Обновление вывода данных зависит от уровня энергетической освещённости источника света и занимает до 5 с. | |
Электрические данные прибора:
- Дисплей: жидкокристаллический LCD – 2 строки по 16 символов.
- Протокол: Оригинальный открытый цифровой протокол.
- Питание: NiMH аккумуляторная батарея 6HR61 8,4 В, 170 ÷ 250 мАч.
- Зарядное устройство: через сетевой адаптер .
Механические данные прибора:
- Температура окружающего воздуха: +5…+40°C
- Масса прибора с источником питания: не более 2,0 кг
- Габаритные размеры:
- блок индикации и питания:165(L)x85(B)x35(H) мм;
- оптикоэлектронный блок (ОЭБ): 240(L)х72(B)х65(H) мм;
- сетевой адаптер зарядного устройства: 75(L)x46(B)х70(H) мм.
На нижней стороне ОЭБ расположено резьбовое гнездо (1/4″) для крепления на штативе.
Комплектация прибора Спектрофотометр ”ТКА-Спектр”(ФАР):
- Спектрофотометр ”ТКА-Спектр”(ФАР)
- Косинусный корректор-ослабитель
- NiMH аккумуляторная батарея (типоразмер «Крона», 6F22, 8,4 В)
- Адаптер для зарядки аккумуляторной батареи
- Кабель связи с ПК (USB Am-Bm)
- Носитель информации с программным обеспечением
- Руководство по эксплуатации
- Паспорт
- Сумка для прибора
- Транспортная тара
