Спектроколориметр ТКА-ВД/02 — прибор для измерения координат цветности и расчет коррелированной цветовой температуры источников света в международной колориметрической системе МКО 1931 г. и 1976 г., в плоскости освещённости, создаваемой нормально расположенными источниками.

Внесён в Госреестр средств измерений. Вывод данных на ПК. Стоимость поверки уточняйте при запросе.

  • ТУ 4437-007-16796024-2009
  • № 44179-10 в Госреестре средств измерений РФ
  • Срок изготовления до 30 рабочих дней после оплаты.
  • KZ.02.03.06735-2015/44179-10 в Госреестре СИ Казахстана
  • Межповерочный интервал 1 год.
  • Прошивка: v. 12.1 (19.11.2015)
  • По запросу приборы проходят первичную поверку (согласовать сроки поставки и цену первичной поверки при оформлении заказа).

Прибор предназначен для измерения координат цветности и расчета коррелированной цветовой температуры источников света в международной колориметрической системе МКО 1931г. и 1976 г. в плоскости освещённости, создаваемой нормально расположенными источниками.

Основные преимущества ТКА-ВД/02

  • Компактность и удобство в эксплуатации
  • Вывод информации на встроенный ЖКИ
  • Прямых отечественных аналогов нет
  • Определения значений в режиме реального времени
  • Собственная программа для связи с ПК
  • Малое энергопотребление
  • Простота и удобство в эксплуатации
  • На оптоэлектронном блоке расположена фотометрическая гайка (резьба на 1/4 дюйма) для крепления на штативе.

Одним из важных аспектов при организации труда на предприятии, в организации по продаже товаров или оказанию услуг является измерение условий на рабочем месте, и для этого с помощью приборов проводится исследование правильной подсветки цветового оформления. Для измерения координат цвета и показаний цветовой температуры источников света с хорошей точностью подойдет наш Спектроколориметр ”ТКА-ВД”. Данный прибор Спектроколориметр ”ТКА-ВД”, пользуется успехом как в крупных организациях, так и среди частных клиентов, которые заботятся о соответствии своего рабочего или учебного места требованиям ГОСТ. Спектроколориметр ”ТКА-ВД”, стоимость которого включает в себя поверку, пригодится для самых разных условий исследования, от бытовых до научных.

Подробнее о приборе ТКА-ВД/02

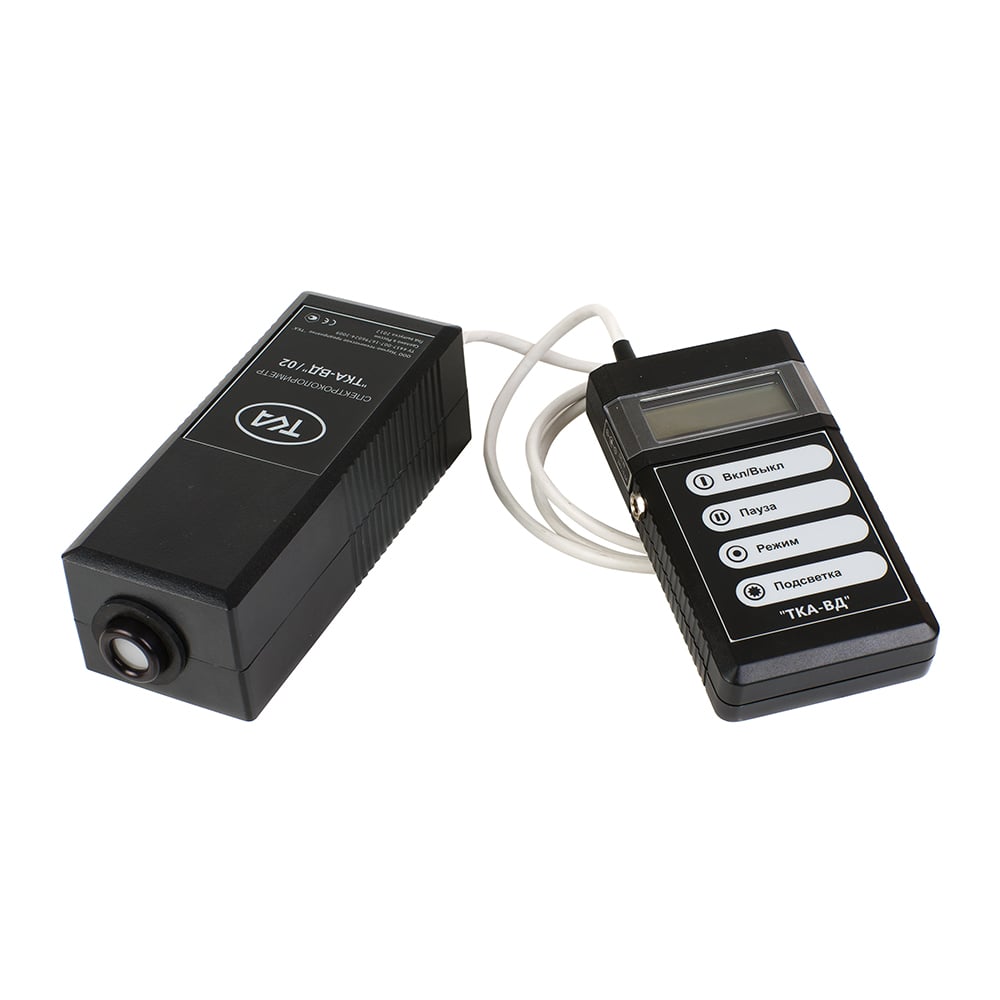

Прибор состоит из одного 02 оптоэлектронного блока (входное окно с цилиндрической косинусной насадкой люксметра ø17) и блока обработки сигнала, связанных между собой гибким многожильным кабелем. В данном случае измерения только в режиме освещённости, создаваемой нормально расположенными источникам. Оптоэлектронный блок представляет собой полихроматор: входное оптическое излучение, формируемое на входной щели, разлагается в спектр на вогнутой дифракционной решетке и фокусируется на диодной линейке, с которой снимается сигнал для последующей обработки и вычисления измеряемых параметров. Прибор с линейным детектором с фиксированным положением дифракционной решетки не имеет движущихся частей, что позволяет одновременно регистрировать относительно широкую видимую область спектра с построением изображения.

В приборе реализована уникальная возможность определения значений коррелированной цветовой температуры в режиме реального времени и измерении точных значений координат цветности источника излучения по специальной программе, защищённой Свидетельством об официальной регистрации программы для ЭВМ №2003612396.

ГОСТ 8.205-2014 Государственная поверочная схема для средств измерений координат цвета координат цветности, показателей белизны и блеска.
ГОСТ Р 54350-2011 Приборы осветительные. Светотехнические требования и методы испытаний.
СНиП 23-05-95 (СП 52.13330.2011) Актуализированная редакция. Естественное и искусственное освещение.

Прибор имеет возможность отображения информации двумя способами: на встроенный ЖКИ и сброс данных по интерфейсу RS-232 (виртуальный USB).

Обновление вывода данных  зависит от уровня яркости источника света и занимает до 5 с. Переключение режимов на ЖКИ происходит по замкнутому циклу кнопкой «Режим»:

1 Отображение освещённости Е, лк и координат цветности (x, y) в системе МКО 31
2 Отображение освещённости Е, лк и координат цветности (u’, v’) в системе МКО 76
3 Отображение координат цвета X, Y, Z
4 Отображение коррелированной цветовой температуры Тц, К



ТКА-ВД/02:

Тип Прямой метод измерения
Приёмник (для справки) Полихроматор, 128-пиксельная линейка кремниевых фотоэлементов
Оптический диапазон (для справки) 390÷760 нм
Количество точек опроса (для справки) 61
Диапазоны измерения:
Диапазоны показаний коррелированной цветовой температуры 1600 ÷ 16 000 К
Диапазоны измерения координат цветности x = 0,004 ÷ 0,734; y = 0,005 ÷ 0,834

u’ = 0,007 ÷ 0,623; v’ = 0,005 ÷ 0,595

Пределы рабочей освещённости 10 ÷ 20 000 лк



Пределы допустимого значения абсолютной погрешности измерения координат цветности x, y
– источников со сплошным спектром ±0,005
– других источников ±0,02
Предел допустимого значения основной относительной погрешности
измерения коррелированной цветовой температуры, не более
5,0 %

Габаритные размеры прибора

Дисплей (для справки) двухстрочный 16 знаковый ЖКД со светодиодной подсветкой
Резьбовое гнездо для крепления на штативе 1/4″
Блок индикации и питания (не более) 165х85х35 мм
Оптоэлектронный блок 02 (не более) 210х70х70 мм



Масса прибора (не более) (без штатива) 1,5 кг
Для питания приборов используется NiMH аккумуляторная батарея – типоразмер батареи «Крона» 8,4 В





Комплект поставки ТКА-ВД/02:

  • Спектроколориметр “ТКА-ВД”/02 с одним 02 блоком
  • NiMH аккумуляторная батарея (8,4 В, типоразмер «Крона», 6F22)
  • Адаптер AC-220-S для зарядки аккумуляторной батареи
  • Кабель связи с ПК (USB A-B)
  • Носитель информации с программным обеспечением
  • Руководство по эксплуатации
  • Паспорт
  • Сумка для прибора
  • Транспортная тара

Программное обеспечение «Спектрофотометр»

Для приема данных необходимо использовать программу «Спектрофотометр» (уникальный протокол сброса данных).  Программное обеспечение предназначено для работы с отдельными одноканальными приборами по интерфейсу RS-232 с использованием COM-порта компьютера или по интерфейсу USB (с приборами, поддерживающими данную функцию). Данные передаются только с прибора на компьютер. В комплект поставки входит кабель связи с ПК (USB кабель типа A-B).

Системные требования:

  • IBM-совместимый компьютер;
  • операционная система Win98/XP/NT/2000/2003/ XP/Vista;
  • свободный USB-порт (вируальный СОМ порт).

Возможности программы:

  • чтение и отображение значений измеряемых параметров в реальном времени;
  • экспорт данных в MS Excel и файлы TXT, BMP;
  • расчет дополнительных величин;
  • автосканирование подключения прибора к ПК;
  • контроль ошибок получения данных.
