Принцип действия спектрорефрактометров основан на методе измерения предельного угла преломления при прохождении светом границы раздела исследуемой среды, соприкасающейся с рабочей поверхностью измерительной призмы, а также методе компенсации общей угловой дисперсии выходящих из измерительной призмы предельных лучей.
Конструктивно спектрорефрактометры состоят из блока рефрактометрического, стакана и подставки. Блок рефрактометрический выполнен в виде зрительной трубы, в которой последовательно закреплены измерительная призма, призма прямого зрения (призма Амичи), объектив, шкала и окуляр. Стакан закреплен на подставке и содержит осветительную призму.
Лучи естественного света с помощью осветительной призмы попадают в стакан и проходят тонкий слой исследуемого вещества, преломляются в измерительную призму, вторично преломляются на выходной полированной грани измерительной призмы (стекло -воздух) и попадают в зрительную трубу. Свет проходит диафрагму, компенсатор дисперсии и объектив. В фокальной плоскости объектива, совпадающей с плоскостью шкалы, формируется изображение границы светотени, положение которой относительно шкалы определяется показателем преломления исследуемого вещества. Шкалу и границу светотени наблюдают с помощью окуляра. Перемещая окуляр, можно установить резкость изображения шкалы и границы по глазу оператора в пределах ±5 диоптрий. Шкала выполнена равномерно и содержит 110 делений, из них 10 оцифрованные.
На корпусе зрительной трубы имеется кольцо для поворота компенсатора дисперсии и нониус для определения угла поворота компенсатора, который определяется дисперсией исследуемого вещества.
Спектрорефрактометры изготавливаются в двух модификациях:
— ИРФ-479А — переносной вариант со складывающейся подставкой, принадлежностями и футляром;

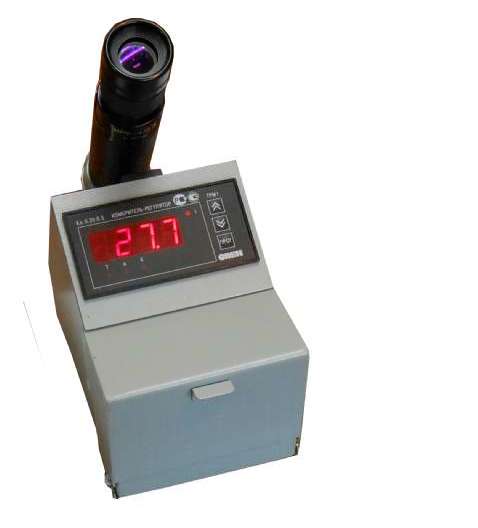

— ИРФ-479Б — стационарный вариант, в котором имеется цифровой термометр и отсек для принадлежностей.

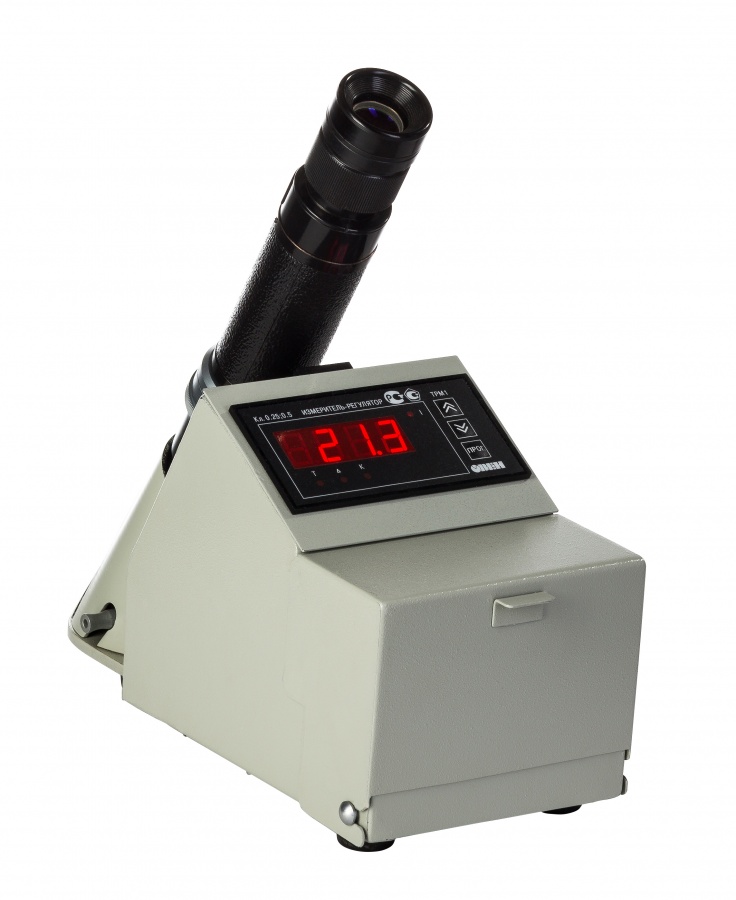

Спектрорефрактометр портативный ИРФ-479Б – это специализированный прибор, предназначенный для измерений показателя преломления и дисперсии моторных топлив при оценке их эксплуатационных характеристик – доли ароматических углеводородов, октанового и цетанового чисел – на соответствие ГОСТ. Прибор не имеет аналогов, прост в эксплуатации, обеспечивает высокую надежность результатов.
Преимущественные характеристики спектрорефрактометра ИРФ-479Б:
Диапазоны измерений: | |
Показатель преломления, nD | 1,3750 — 1,4907 |
Дисперсии топлива, nf — nc | 0,0068 — 0,0160 |
Доли ароматики, % | 0 – 60 |
Октанового числа, ед. | 70 – 110 |
Допустимые погрешности измерений: | |
Показателя преломления, σnD, не более | ±1х0,0001 |
Дисперсии топлива, σ (nf — nc) | ±2х0,0001 |
Доли ароматики, % | ±1 |
Октанового числа, ед., не более | ±2 |
