СПРУТ ШСУ-2МЭ, штатив-манипулятор для р/а
Загрузка...СПРУТ ШСУ-2МЭ, штатив-манипулятор для р/а

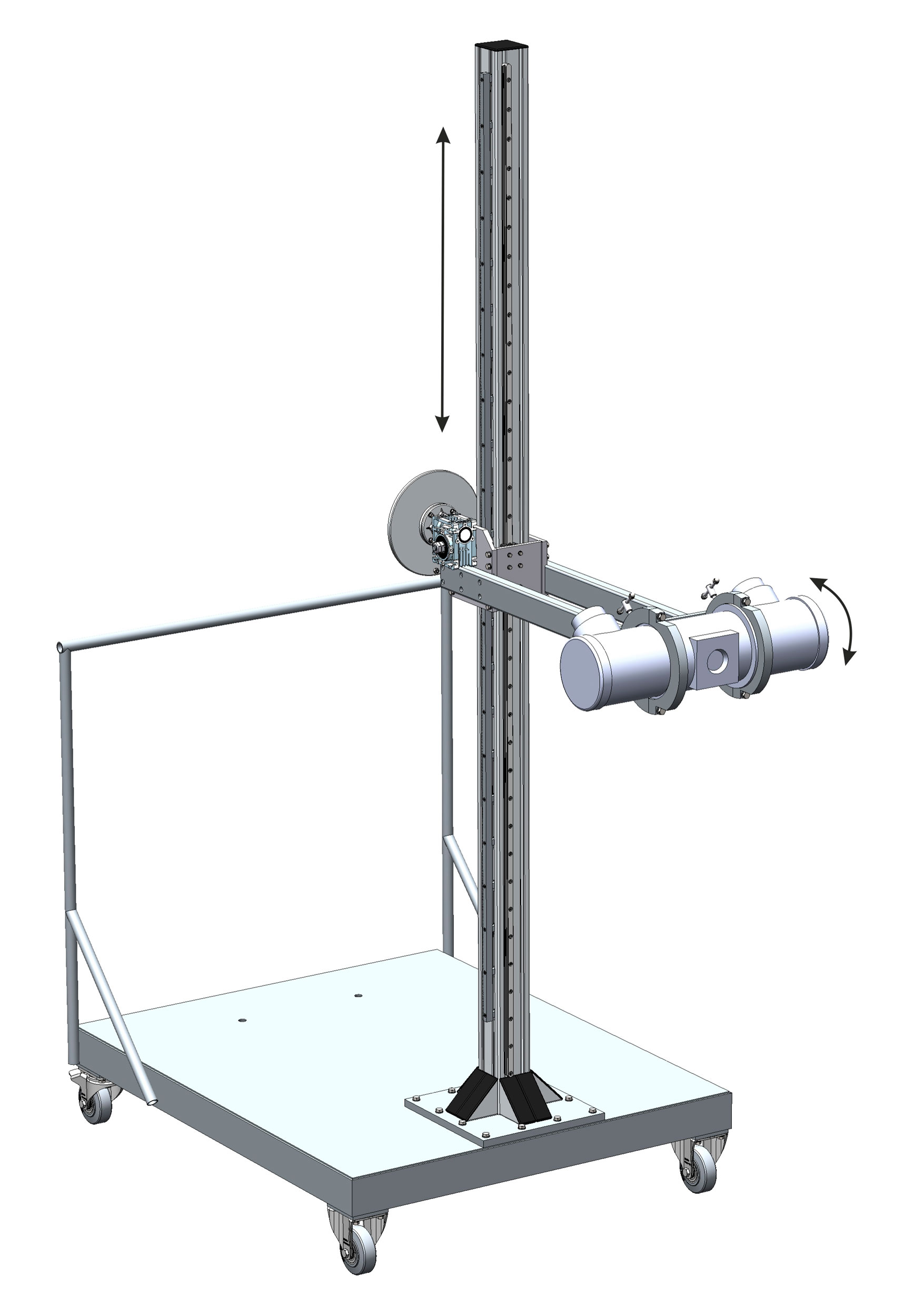

Штатив-манипулятор СПРУТ-ШСУ-2МЭ предназначен для размещения рентгеновских аппаратов постоянного тока типа РПД, Eresco, Baltospot, ICM, Site-X, Bosello и стационарных кабельных аппаратов типа Isovolt в месте проведения рентгеновского контроля и его позиционирования относительно объекта контроля.
Штатив-манипулятор СПРУТ-ШСУ-2МЭ оборудован выносной стрелой с хомутами для надежного крепления рентгеновского аппарата. Мотор-редуктор с использованием частотного регулятора и пульта управления позволяет осуществлять вертикальное перемещение стрелы с расположенным на ней рентгеновским аппаратом.
Для фиксации положения платформы штатива-манипулятора на задних колесах предусмотрен тормозной механизм для блокировки.
| Технические характеристики | |
| Габаритные размеры платформы (ДxШ), мм | 1150×1000 |
| Габаритные размеры штатива-манипулятора с установленной стрелой (ДxШxВ), мм | 1700x1000x2300 |
| Минимальная высота расположения центра подъемного механизма, мм | 410 |
| Максимальная высота расположения центра подъемного механизма, мм | 2360 |
| Скорость подъема, мм/сек. | 35 |
| Максимальный вес излучателя, кг | 110 |
| Грузоподъемность платформы, кг | 400 |
| Клиренс платформы, мм | 140 |
| Масса штатива-тележки, кг | 130 |
