Стационарные пирометры серии PYROSPOT 10
Загрузка...Компактные и цифровые пирометры серии 10 специально разработаны для промышленного применения.
DT 10G подходит для измерения температуры со 100°C особенно стеклянных поверхностей. В пирометре PYROSPOT DP 10G легко настраивается измерительная точка от 1.0 ммИмея время отклика всего в 10 мс (t95) этот прибор можно использовать и для быстрых измерений.

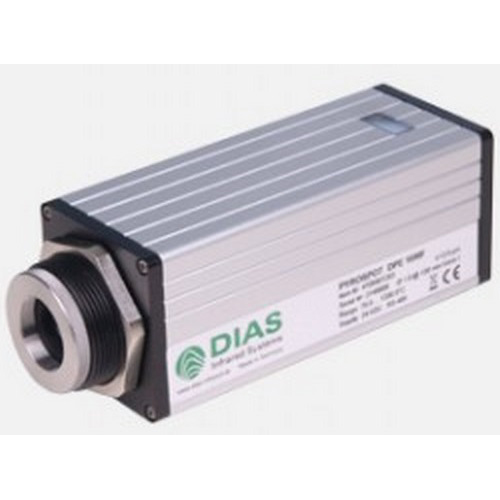

Компактный и цифровой пирометр DP 10N компании DIAS специально разработаны для промышленного применения. Это устройство подходит для измерения температуры с 50°C различных поверхностей.
Прочный корпус позволяет использовать устройство даже в жестких условиях. В пирометре PYROSPOT DP 10N легко настраивается измерительная точка от 0.7 мм. Имея время отклика всего в 5 мс (t95) этот прибор можно использовать и для быстрых измерений.
Устройства оснащены интерфейсом RS-485 на задней панели. Соединение через этот интерфейс с компьютером позволяет независимо настраивать параметры излучения, доп. температурного диапазона и времени отклика. Благодаря интерфейсу RS-485 устройство возможно полностью интегрировать даже в магистральные системы.
Пирометры DS 10N / DG 10N / DGE 10N компании DIAS подходят для измерения температуры 100°C c различных поверхностей.
Прочный корпус позволяет использовать приборы даже в жестких условиях. В пирометре PYROSPOT DS 10N / DG 10N / DGE 10N легко настраивается измерительная точка от 1.1 мм. Имея время отклика всего в 2 мс (t95) этот прибор можно использовать и для быстрых измерений.
Устройство оснащено интерфейсом RS-485. Все устройства совместимы по шине и используют протокол Modbus RTU. Для получения подробной информации обратитесь к документу „Описание протокола Modbus RTU“.
Встроенный светодиодный или лазерный указатель позволяет точно сфокусироваться на измерениях того или иного объекта. Размер луча светодиодного указателя практически идентичен размеру измерительной точки. Возможно также осуществлять наблюдение через оптику.
При помощи кнопок управления и дисплея можно изменять показатель излучения непосредственно на устройстве; на дисплее отображаются текущие настройки и значение температуры.
Все пирометры PYROSPOT серии 10 — цифровые. ИК-излучение измеряемого объекта измеряется детектором и передается в форме электрического сигнала. Этот сигнал подвергается цифровой обработке и передается как стандартный линейный сигнал от (0)/4 до 20 мA. Это позволяет без труда интегрировать устройство в измерительные и контролирующие системы.
Технические характеристики:
| Тип | DT 10G | |||||||||||
| Измерительный диапазон | 150 … 1400 °C 500 … 2500 °C | |||||||||||
| Диапазон спектра | около 5 мкм | |||||||||||
| Оптика | Настраиваемая | |||||||||||
| Внутр. способ обработки данных | цифр. | |||||||||||
| Коэф. излучения ε | 0.200 … 1.000; регулир. ч-з интерфейс | |||||||||||
| Доп. диапазон | регулируется в рамках темпер. диапазона, мин. шаг 50 °C | |||||||||||
| Время отклика t95 | 10 мс(мин.), настраивается ч-з интерфейс до 100с | |||||||||||
| Хранилище данных | сохранение мин. и макс. значений, настраивается ч-з интерфейс | |||||||||||
| Погрешность измерений |
0,6 % от получен. значения или 1 K |
|||||||||||
| Воспроизводимость |
0.3 % от получен. значения в °C или 0,5 K |
|||||||||||
| Зависимость от внеш. темпер, помехи |
< 0.06 K/K(TU) | |||||||||||
| Тепл. чувствительность | 0.2 K 4) | |||||||||||
| Выходной сигнал | 0/4…20 мA линейный, макс. сопротивление 700 Oм при 24В | |||||||||||
| Интерфейс | RS-485 (гальванически изолир.), полудуплекс, макс.скор. передачи 115 кБ, протокол Modbus RTU | |||||||||||
| Нацеливание | лазер или через оптику | |||||||||||
| Параметры | регулир. ч-з интерфейс: излучение; время отклика; шкала °C или °F; настройки хранилища данных, доп. диапазона | |||||||||||
| Электропитание | 24 В DC +/- 25%, остаточное напряжение 500 мВ | |||||||||||
| Энергопотребление | макс. 1.5 Вт | |||||||||||
| Рабочая температура | 0 …+70°C | |||||||||||
| Температура хранения | -20 … +70°C | |||||||||||
| Класс защиты | IP 65 согласно DIN 40050 | |||||||||||
| Вес | около 520 г | |||||||||||
| Габариты | 54 x 54 x 170 mm | |||||||||||
| Тестирование | EN 55 011: 1998, класс ограничения A | |||||||||||
| Маркировака CE | согласно нормам ЕС | |||||||||||
| Заводские настройки | ε = 1, время отклика 10мс, доп. диапазон равняется измерит. диапазону, откл. хранилища данных, адрес 00, вывод 4…20 мA | |||||||||||
| Комплект поставки | DT 10G, монтажная гайка, формуляр проверки, руководство, ПО, БЕЗ соединительного кабеля | |||||||||||
| Тип | DP 10N | ||||||||||||||||
| Измерительный диапазон | 50 … 500 °C 100 … 850 °C 70 … 600 °C 150 … 1200 °C |
||||||||||||||||
| Диапазон спектра | 2.0 … 2.8 мкм | ||||||||||||||||
| Оптика | настраиваемая | ||||||||||||||||
| Внутр. способ обработки данных | цифр. | ||||||||||||||||
| Коэф. излучения ε | 0.010 … 1.000; регулир. ч-з интерфейс или прямо на устройстве | ||||||||||||||||
| Доп. диапазон | регулируется в рамках темпер. диапазона, мин. шаг 50 °C | ||||||||||||||||
| Время отклика t95 | 1.5 мс (мин.), настраивается ч-з интерфейс | ||||||||||||||||
| Хранилище данных | мин. и макс. объем хранилища, настраивается ч-з интерфейс | ||||||||||||||||
| Погрешность измерений |
< 400 °C: 2 K > 400 °C: 0,3 % от получен. значения + 1 K |
||||||||||||||||
| Воспроизводимость |
0.1 % от получен. значения в °C + 1 K | ||||||||||||||||
| Зависимость от внеш. темпер, помехи |
Диапазон 0 °C — 40 °C: < 0.04 K/K(Tвнеш) Диапазон 40 °C — 55 °C: < 0.1 K/K(Tвнеш) |
||||||||||||||||
| Тепл. чувствительность | 0.15 K |
||||||||||||||||
| Выходной сигнал | 0/4…20 мA линейный, макс. сопротивление 700 Ohm при 24В | ||||||||||||||||
| Интерфейс | RS-485 (гальванически изолир.), полудуплекс, макс.скор. передачи 115 кБ, протокол Modbus RTU | ||||||||||||||||
| Нацеливание | светодиод, лазер или через оптику | ||||||||||||||||
| Параметры | регулир. ч-з интерфейс или ПО: излучение; время отклика; шкала °C или °F; настройки хранилища данных, доп. диапазона, коэф. прохождения, компенс. внеш. условий | ||||||||||||||||
| Электропитание | 24 В DC +/- 25%, остаточное напряжение 500 мВ | ||||||||||||||||
| Энергопотребление | макс. 9 Вт. | ||||||||||||||||
| Рабочая температура | 0 …+55°C | ||||||||||||||||
| Температура хранения | -20 … +70°C | ||||||||||||||||
| Класс защиты | IP 65 согласно DIN 40050 | ||||||||||||||||
| Вес | около 520 г. | ||||||||||||||||
| Габариты | 54 x 54 x 170 мм | ||||||||||||||||
| Тестирование | EN 55 011: 1998, класс ограничения A | ||||||||||||||||
| Маркировака CE | согласно нормам ЕС | ||||||||||||||||
| Заводские настройки | ε = 1, время отклика 1.5 мс, доп. диапазон равняется измерит. диапазону, откл. хранилища данных, адрес 00, вывод 4…20 мA | ||||||||||||||||
| Комплект поставки | DP 10N, монтажная гайка, формуляр проверки, руководство, ПО, БЕЗ соединительного кабеля | ||||||||||||||||
| Тип | DS 10N | DG 10N | DGE 10N | ||||||||||||||||||||||||||
| Измерительный диапазон | 550 … 1500 °C | 200 … 1200 °C | 100 … 850 °C | ||||||||||||||||||||||||||
| 600 … 1800 °C | 200 … 2000 °C | 150 … 1200 °C | |||||||||||||||||||||||||||
| 800 … 2500 °C | 250 … 1500 °C | ||||||||||||||||||||||||||||
| 900 … 3000 °C | 350 … 2000 °C | ||||||||||||||||||||||||||||
| 350 … 2500 °C | |||||||||||||||||||||||||||||
| Диапазон спектра | 0,8 … 1,1 мкм | 1,5 … 1,8 мкм | 2,0 … 2,6 мкм | ||||||||||||||||||||||||||
| Оптика | настраиваемая, с защит. окном из кварц. стекла | ||||||||||||||||||||||||||||
| Внутр. способ обработки данных | цифр. | ||||||||||||||||||||||||||||
| Коэф. излучения ε | 0.050 … 1.000; регулир. ч-з интерфейс или прямо на устройстве | ||||||||||||||||||||||||||||
| Доп. диапазон | регулируется в рамках темпер. диапазона, мин. шаг 50 °C | ||||||||||||||||||||||||||||
| Время отклика t95 | 2 мс (мин.), настраивается до 100 с. через интерфейс | ||||||||||||||||||||||||||||
| Хранилище данных | хранение мин. и макс. значений, настраивается ч-з интерфейс | ||||||||||||||||||||||||||||
| Погрешность измерений |
0.5 % от получен. значения | 0.5 % от получен. знач.+2 K | |||||||||||||||||||||||||||
| Воспроизводимость |
0.1 % от получен. значения | 0.3 % от получен. знач.+1 K | |||||||||||||||||||||||||||
| Зависимость от внеш. темпер, помехи |
< 0.05 K/K(Tвнеш) | < 0.1 K/K(Tвнеш) | |||||||||||||||||||||||||||
| Тепл. чувствительность | 0.1 K |
0.5 K |
|||||||||||||||||||||||||||
| Выходной сигнал | 0/4…20 мA линейный, макс. сопротивление 500 Ом при 24В | ||||||||||||||||||||||||||||
| Интерфейс | RS-485 (гальванически изолир.), полудуплекс, макс.скор. передачи 115 кБ | ||||||||||||||||||||||||||||
| Нацеливание | светодиод, лазер, также через оптику или камеру | ||||||||||||||||||||||||||||
| Параметры | регулир. ч-з интерфейс или ПО: излучение; время отклика; шкала °C или °F; настройки хранилища данных, доп. диапазона | ||||||||||||||||||||||||||||
| Электропитание | 24 В DC +/- 25%, остаточное напряжение 500 мВ | ||||||||||||||||||||||||||||
| Энергопотребление | макс. 1.5 Вт | ||||||||||||||||||||||||||||
| Рабочая температура | 0 … 70°C | 0 … 45 °C | |||||||||||||||||||||||||||
| Температура хранения | –20 … 70°C | ||||||||||||||||||||||||||||
| Класс защиты | IP 65 согласно DIN 40050 | ||||||||||||||||||||||||||||
| Вес | около 520 г. | ||||||||||||||||||||||||||||
| Габариты | винтовая гайка M 40 x 1.5; длина 125 мм | ||||||||||||||||||||||||||||
| Тестирование | EN 55 011: 1998, класс ограничения A | ||||||||||||||||||||||||||||
| Маркировка CE | согласно нормам ЕС | ||||||||||||||||||||||||||||
| Заводские настройки | ε = 1, время отклика 2 мс, доп. диапазон равняется измерит. диапазону, откл. хранилища данных, адрес 00, вывод 0…20 мA | ||||||||||||||||||||||||||||
| Комплект поставки | DS 10N / DG 10N / DGE 10N, монтажная гайка, формуляр проверки, руководство, программное обеспечение, БЕЗ соединительного кабеля | ||||||||||||||||||||||||||||
