Стационарные пирометры серии PYROSPOT 11
Загрузка...Цифровые пирометров компании DIAS серии 11 специально разработаны для промышленного применения. Эти устройства подходят для измерения температуры 150°C c различных поверхностей: металлов, графита, керамики.
Прочный и компактный корпус из нержавеющей стали позволяет использовать устройство даже в жестких условиях. В пирометре легко настраивается измерительная точка от 0.7 mm. Пирометры серии 11 обладают быстрым времени отклика от 2 мс (t95).
Пирометры PYROSPOT серии 11 — цифровые. ИК-излучение измеряемого объекта измеряется детектором и передается в форме электрического сигнала. Этот сигнал подвергается цифровой обработке и передается как стандартный линейный сигнал от (0)/4 до 20 мA.
Это позволяет без труда интегрировать устройство в измерительные и контролирующие системы.
Использование встроенного лазерного светоуказателя (красный лазер) позволяет точно сфокусироваться на измерениях того или иного объекта. Размер луча совпадает с диаметром измерительного поля. Включение светоуказателя не оказывает влияния на точность измерений.
Пирометры PYROSPOT DSF 11N/DGF 11N/DGEF 11N/DSRF 11N оснащены интерфейсом RS-485. Все устройства совместимы по шине и используют протокол Modbus RTU.
Соединение пирометра с компьютером позволит производить настройку коэффициента излучения, дополнительного температурного диапазона, настройки хранилища данных и времени отклика через программное обеспечение.
Технические характеристики:
| Тип устройства | DSF 11N | DGF 11N | DGEF 11N | ||||||||||||||||||||||||||||
| Измерительный диапазон | 600 °C — 1800 °C 800 °C — 2500 °C 900 °C — 3000 °C |
250 °C — 1500 °C 350 °C — 2000 °C 250 °C — 2000 °C 400 °C — 2500 °C |
150 °C — 1200 °C | ||||||||||||||||||||||||||||
| Доп. диапазон | регулируется в рамках темпер. диапазона, мин. шаг 50 °C | ||||||||||||||||||||||||||||||
| Диапазон спектра | 0.8 — 1.1 мкм | 1.5 — 1.8 мкм | 2.0 — 2.6 мкм | ||||||||||||||||||||||||||||
| Способ обработки данных | Цифр. | ||||||||||||||||||||||||||||||
| Оптика | FOH I, FOH II, FOH F | ||||||||||||||||||||||||||||||
| Коэф. излучения ε | 0.050 — 1.000 | ||||||||||||||||||||||||||||||
| Время отклика t95 | 2 мс (мин.), настраивается до 100 с | ||||||||||||||||||||||||||||||
| Хранилище данных | сохранение мин. и макс. значений | ||||||||||||||||||||||||||||||
| Погрешность измерений |
0.5 % от получен. значения в °C | 0.5 % от получен. значения в °C + 2 K | |||||||||||||||||||||||||||||
| Воспроизводимость |
0.1 % от получен. значения в °C | 0.1 % от получен. значения в °C + 1 K | |||||||||||||||||||||||||||||
| Коэф. прохождения | 50 % — 100 % | ||||||||||||||||||||||||||||||
| Внешнее излучение | настраивается в рамках температурного диапазона | ||||||||||||||||||||||||||||||
| Тепл. чувствительность |
0.1 K |
0.5 K | |||||||||||||||||||||||||||||
| Выходной сигнал | 0/4…20 мA линейный, макс. сопротивление 500 Ом (гальванически изолированный) | ||||||||||||||||||||||||||||||
| Интерфейс | RS-485 (гальванически изолированный), полудуплекс, макс.скор. передачи 115 кБ, интерфейс Modbus RTU | ||||||||||||||||||||||||||||||
| Тип устройства | DSF 11N | DGF 11N | DGEF 11N | ||||||||||||||||||||||||||||
| Нацеливание | лазер, 630 — 680 нм, класс II, < 1 мВт | ||||||||||||||||||||||||||||||
| Переключаемый выход/ Порог переключения | 1 пирометрич. преобр-ль, Rзагр мин. 48 Ом (гальван. изолир.)/ регулир. в температур. диапазоне | ||||||||||||||||||||||||||||||
| Параметры | регулир. ч-з интерфейс, ПО или на устройстве: коэф. излучения, коэф. прохождения, внеш. излучение, время отклика, шкала °C или °F, настройка хранилища данных, вывод данных доп. диапазона, пороговых значений переключаемого выхода. |
||||||||||||||||||||||||||||||
| Электропитание | 24 В DC ± 25 %, остаточное напряжение 500 мВ | ||||||||||||||||||||||||||||||
| Энергопотребление | макс. 1.5 Вт (без загрузки переключаемого выхода) | ||||||||||||||||||||||||||||||
| Рабочая температура | 0 °C — 45 °C (электроника), 0 °C — 250 °C (оптика), 0 °C — 250 °C (оптический кабель), 0 °C — 150 °C (оптический кабель, кривизна 90°) |
||||||||||||||||||||||||||||||
| Температура хранения | –20 °C — 70 °C | ||||||||||||||||||||||||||||||
| Вес | около 600 г. (без кабеля и оптики) | ||||||||||||||||||||||||||||||

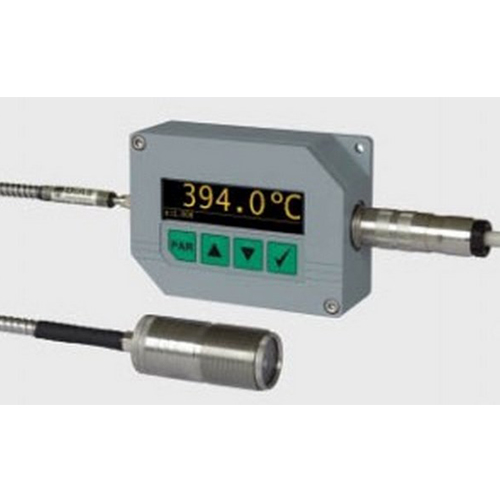

| Корпус | алюминиевый корпус с разъемом, дисплеем и кнопками, габариты около 110×80×40мм | ||||||||||||||||||||||||||||||
| Класс защиты | IP 65 согласно DIN 40050 и DIN 60529 | ||||||||||||||||||||||||||||||
| Тестирование | EN 55 011: 1998, класс ограничения A | ||||||||||||||||||||||||||||||
| Маркировка CE | согласно нормам ЕС | ||||||||||||||||||||||||||||||
| Комплект поставки | DSF 11N/DGF 11N/DGEF 11N, формуляр проверки, руководство, ПО PYROSOFT Spot, БЕЗ соединительного кабеля , оптического кабеля, оптики | ||||||||||||||||||||||||||||||
| Заводские настройки | ε = 1, время отклика мин. (2 ms), прохождение 100 %, доп. диапазон = измерит. диапазон, откл. времени обнуления, адрес 01, 19.2 kBd, выход 4 — 20 мA, пороговые значения 1000/1010 °C. (и др. настройки) | ||||||||||||||||||||||||||||||
Пирометр PYROSPOT DSRF 11N — цветовой. Он измеряет ИК-излучение в двух смежных длинах волны (2-цветовой метод) и отсюда вычисляет значение температуры.
Такой способ измерения обладает преимуществами по сравнению со стандартным измерением в одном спектре:
- Измерение не зависит от показателя излучения объекта, а также на измерение не влияет наличие пыли или других загрязнителей в измеряемой области.
- Измеряемый объект может быть меньше измерительной точки.
- Возможно проведение измерений даже при грязных наблюдательных окнах(до определенного уровня).
- Пирометр можно использовать и в односпектральном режиме.
Технические характеристики:
| Тип устройства | DSRF 11N | ||||||||||||||||||||||||||||||
| Измерительный диапазон | 700 °C — 1800 °C 800 °C — 2500 °C 900 °C — 3000 °C |
||||||||||||||||||||||||||||||
| Доп. диапазон | регулируется в рамках темпер. диапазона, мин. шаг 50 °C | ||||||||||||||||||||||||||||||
| Диапазон спектра | 0.7 — 1.1 мкм | ||||||||||||||||||||||||||||||
| Соотношение расстояний | См. таблицу оптики | ||||||||||||||||||||||||||||||
| Способ обработки данных | Цифр. | ||||||||||||||||||||||||||||||
| Оптика (см. таблицу) | ROH I и ROH II | ||||||||||||||||||||||||||||||
| Коррекция соотношения спектров K | 0.800 — 1.200 | ||||||||||||||||||||||||||||||
| Коэф. излучения ε | 0.050 — 1.000 | ||||||||||||||||||||||||||||||
| Время отклика t95 | 5 мс (мин.), настраивается до 100 с | ||||||||||||||||||||||||||||||
| Хранилище данных | сохранение мин. и макс. значений | ||||||||||||||||||||||||||||||
| Погрешность измерений |
0.5 % от получен. значения в °C | ||||||||||||||||||||||||||||||
| Воспроизводимость |
0.1 % от получен. значения в °C | ||||||||||||||||||||||||||||||
| Коэф. прохождения | 50 % — 100 % | ||||||||||||||||||||||||||||||
| Тепл. чувствительность |
0.1 K |
||||||||||||||||||||||||||||||
| Выходной сигнал | 0/4…20 мA линейный, макс. сопротивление 500 Ом (гальванически изолированный) | ||||||||||||||||||||||||||||||
| Интерфейс | RS-485 (гальванически изолированный), полудуплекс, макс.скор. передачи 115 кБ, интерфейс Modbus RTU | ||||||||||||||||||||||||||||||
| Нацеливание | лазер, 630 — 680 нм, класс II, < 1 мВт | ||||||||||||||||||||||||||||||
| Переключаемый выход/ Порог переключения | 1 пирометрич. преобр-ль, Rзагр мин. 48 Ом (гальван. изолир.)/ регулир. в температур. диапазоне | ||||||||||||||||||||||||||||||
| Параметры | регулир. ч-з интерфейс, ПО или на устройстве: коррекция соотношения спектров, коэф. излучения, коэф. прохождения, время отклика, шкала °C или °F, настройка хранилища данных, вывод данных доп. диапазона, пороговых значений переключаемого выхода. |
||||||||||||||||||||||||||||||
| Электропитание | 24 В DC ± 25 %, остаточное напряжение 500 мВ | ||||||||||||||||||||||||||||||
| Энергопотребление | макс. 1.5 Вт (без загрузки переключаемого выхода) | ||||||||||||||||||||||||||||||
| Рабочая температура | 0 °C — 45 °C (электроника), 0 °C — 250 °C (оптика), 0 °C — 250 °C (оптический кабель), 0 °C — 150 °C (оптический кабель, кривизна 90°) |
||||||||||||||||||||||||||||||
| Температура хранения | –20 °C — 70 °C | ||||||||||||||||||||||||||||||
| Вес | около 600 г (без оптического кабеля и оптики) | ||||||||||||||||||||||||||||||
| Тип устройства | DSRF 11N | ||||||||||||||||||||||||||||||
| Корпус | алюминиевый корпус с разъемом, дисплеем и кнопками, габариты около 110×80×40мм | ||||||||||||||||||||||||||||||
| Класс защиты | IP 65 согласно DIN 40050 и DIN 60529 | ||||||||||||||||||||||||||||||
| Тестирование | EN 55 011: 1998, класс ограничения A | ||||||||||||||||||||||||||||||
| Маркировка CE | согласно нормам ЕС | ||||||||||||||||||||||||||||||
| Комплект поставки | DSRF 11N, формуляр проверки, руководство, ПО PYROSOFT Spot, БЕЗ соединительного кабеля , оптического кабеля, оптики | ||||||||||||||||||||||||||||||
| Заводские настройки | ε = 1, K = 1, время отклика мин. (2 мс), прохождение 100 %, доп. диапазон = измерит. диапазон, откл. времени обнуления, адрес 01, 19.2 kBd, выход 4 — 20 мA, пороговые значения 1000/1010 °C. (и др. настройки) | ||||||||||||||||||||||||||||||
