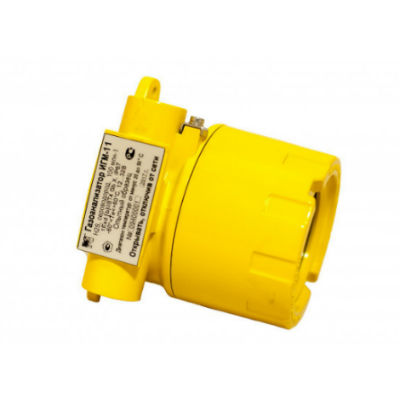

Стационарный электрохимический газоанализатор ИГМ-11
Загрузка...
Область применения
Особенности
Состоит из трансмиттера и преобразователя газового (ПГ).
Трансмиттер обеспечивает формирование соответствующих напряжений для питания электрической схемы газоанализатора, схем ПГ, формирует питание для активного токового выхода газоанализатора, а также осуществляет преобразование цифровых данных о концентрации измеряемого газа, полученных от ПГ в соответствующие сигналы выходных интерфейсов RS-485 MODBUS® и HART, обеспечивает отображение концентрации анализируемого газа на встроенном четырёхсимвольном семисегментном дисплее и световую индикацию (с помощью индикаторных светодиодов), а также переключение встроенных реле.
Преобразователь газовый служит для размещения электрохимического газового сенсора и обеспечивает формирование цифрового сигнала, содержащего информацию об измеренной концентрации контролируемого газа и передачи её в трансмиттер, а также осуществляет формирование сигнала токового выхода. ПГ имеют встроенную флэш-память с градуировочными коэффициентами, которые автоматически считываются при подключении к трансмиттеру микропроцессором, что исключает необходимость индивидуальной калибровки (градуировки) преобразователей с трансмиттером.
Сигналы цифрового интерфейса HART передаются по линиям аналогового интерфейса токовой петли (4-20 мА). Дополнительно газоанализатор может оборудоваться разъёмом для искробезопасного подключения HART-коммуникатора во взрывоопасной зоне без отключения питания. Протоколы обмена по цифровым интерфейсам описаны в Приложении Е.
Основные технические характеристики:
| Измеряемый газ | Кислород (О2), оксид углерода (CO), сероводород (H2S), диоксид серы (SO2), диоксид азота (NO2), хлор (Cl2), аммиак (NH3), оксид азота (NO), цианистого водорода (HCN) и водорода (H2) (в зависимости от модификации). |
| Принцип измерения | Электрохимический. |
| Метод пробоотбора | Диффузионный. |
| Выходные сигналы | • унифицированный токовый сигнал (4…20) мА
• интерфейс RS485, протокол MODBUS RTU • 3 реле • HART |
| Материал корпуса | Алюминий, нержавеющая сталь |
| Уровень взрывозащиты | 1ExdibIIВ T4 Gb X |
| Степень защиты от внешних воздействий | IP67 |
| Рабочая температура | от -30 до +600С |
| Электрическое питание | 12…32 В |
| Потребляемая мощность | Не более 1,0 Вт (без учета подогрева) |
| Настройка газоанализатора | С помощью магнитного переключателя, RS-485 MODBUS |
Основные метрологические характеристики
| Исполнение газоанализатора | Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности
абсолютной относительной |
|
| ИГМ-11-01-X | кислород (О2) | От 0 до 30% | ±0,5 % | — |
| ИГМ-11-02-X | оксид углерода (CO) | От 0 до 2000 млн-1 | ±4 млн-1 (0-40 млн-1включ.) | ±10 % (св. 40 до 2000 млн-1) |
| ИГМ-11-03-X | сероводород (H2S) | От 0 до 100 млн-1 | ±1,5 млн-1 (0-7,5 млн-1 включ.) | ±20 % (св. 7,5 до 100 млн-1) |
| ИГМ-11-04-X | сероводород высоких концентраций | От 0 до 500 млн-1 | ±2 млн-1 (0-10 млн-1 включ.) | ±20% (св. 10 до 500 млн-1) |
| ИГМ-11-05-X | диоксид серы(SO2) | От 0 до 20 млн-1 | ±0,5 млн-1 (0-2,5 млн-1включ.) | ±20 % (св. 2,5 до 20 млн-1) |
| ИГМ-11-06-X | диоксид серы высоких концен- траций | От 0 до 2000 млн-1 | ±2 млн-1 (0-10 млн-1включ.) | ±20 % (св. 10 до 2000 млн-1) |
| ИГМ-11-07-X | оксид азота (NO) | От 0 до 250 млн-1 | ±2 млн-1 (0-10 млн-1 включ.) | ±20 % (св. 10 до 250 млн-1) |
| ИГМ-11-08-X | диоксид азота(NO2) | От 0 до 10 млн-1 | ±0,2 млн-1 (0-1 млн-1 включ.) | ±20 % (св. 1 до 10 млн-1) |
| ИГМ-11-09-X | аммиак(NH3) | От 0 до 300 млн-1 | ±4 млн-1 (0-20 млн-1 включ.) | ±20 % (св. 20 до 300 млн-1) |
| ИГМ-11-10-X | аммиак высоких концентраций | От 0 до 5000 млн-1 | ±50 млн-1 (0-1000 млн-1 включ.) | ±5 % (св. 1000 до 5000 млн-1) |
| ИГМ-11-11-X | водород (H2) | От 0 до 2% | ±0,1 % | — |
| ИГМ-11-12-X | цианистый водород (HCN) | От 0 до 30 млн-1 | ±2 млн-1 (0-10 млн-1 включ.) | ±20 % (св. 10 до 30 млн-1) |
| ИГМ-11-13-X | метанол (CH₃OH) | От 0 до 200 млн-1 | ±2 млн-1 (0-10 млн-1 включ.) | ±20 % (св. 20 до 200 млн-1) |
| ИГМ-11-14-X | этанол (C2H6O) | От 0 до 200 млн-1 | ±2 млн-1 (0-10 млн-1 включ.) | ±20 % (св. 20 до 200 млн-1) |
| ИГМ-11-15-X | Фтороводород (HF) | От 0 до 10 млн-1 | ±0,1 млн-1 (0-0,5 млн-1 включ.) | ±20 % (св. 0,5 до 10 млн-1) |
