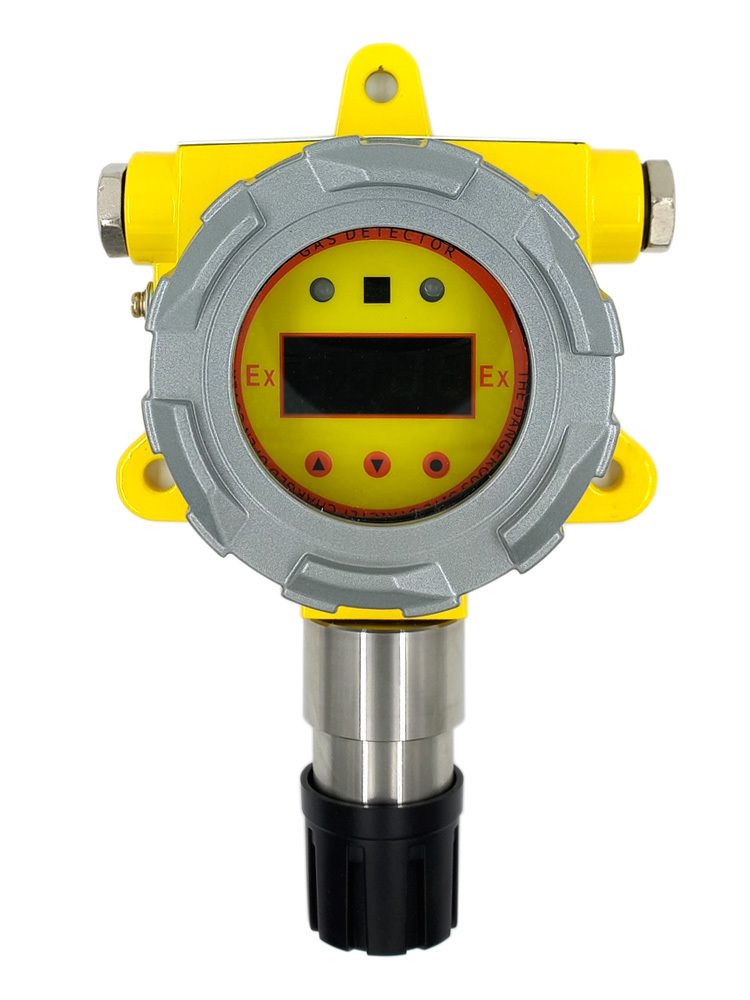

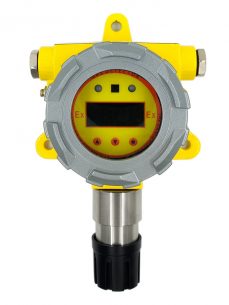

Стационарный газоанализатор ТОП-СЕНС N
Газоанализатор ТОП-СЕНС N оснащен светодиодным дисплеем, отображающим фактическую концентрацию утечки газа.
Если концентрация утечки газа превышает установленную точку срабатывания...
Загрузка...
по запросу
по запросу
Газоанализатор ТОП-СЕНС N оснащен светодиодным дисплеем, отображающим фактическую концентрацию утечки газа.
Если концентрация утечки газа превышает установленную точку срабатывания сигнализации (порог), извещатель активирует акустико-оптическую тревогу на центральном блоке и управляет внешним оборудованием, например, вентиляцией.
Выходной сигнал 4–20 мА соответствует международному стандарту, что гарантирует возможность подключения детектора к центральной заводской системе точно так же, как цифровой сигнал RS485.
- Анализируемый газ — CH4-IR;
- Работает на основе 16-разрядного микроконтроллера с низким энергопотреблением;
- Светодиодный экран (ЖК-дисплей опционально);
- Настраиваемые пользователем верхний и нижний значения тревоги;
- Сенсорный модуль может быть заменен датчиком того же типа и датчиком другого типа с различным диапазоном обнаружения;
- Детектор распознает сенсорный модуль автоматически, без необходимости калибровки;
- Автоматическая калибровка для уменьшения погрешности;
- Проверка пароля для повторной операции (для защиты от ошибочных действий);
- Выходной сигнал 4-20 мА или выход RS485 ModBus.
Технические характеристики ТОП-СЕНС N:
- Тип датчиков: электрохимические, каталитические, инфракрасные и фотоионизационные;
- Отбор проб газа: естественная диффузия;
- Диапазон: см. прилагаемую таблицу;
- Погрешность измерений: + 5% полной шкалы;
- Время отклика: T90<30с;
- Отображение состояния: светодиодный экран дисплея (ЖК-дисплей опционально);
- Тип сигнализации: Супер-яркая индикация предупреждения опасности;
- Пороги срабатывания сигнализации могут быть настроены пользователем;
- Настройка: Инфракрасный пульт дистанционного управления;
- Источник питания: DC24V±15% (16-30В постоянного тока и рекомендуемое напряжение DC24V. Напряжение, превышающее DC 30V, повредит детектор);
- Рабочая температура: -50 °C… + 60 °C;
- Повышенная рабочая температура: 10 °C…180 °C;
- Влажность: < 90% (без конденсации);
- Тип кабеля: 3 или 4 активных провода, экранированных между детектором и централизованным блоком.
3×1,5 мм2 для сигнала 4-20 мА или 4х1,5 мм2 для сигнала RS485,
внешний диаметр ¢ ≥10 мм; - Дальность передачи: ≤ 1000 метров;
- Резьба монтажного винта: G1/2, M20х1,5;
- Вес: 1200г;
- Класс защиты от взрыва: Ex d IICT6Gb;
- Класс защиты: IP66.
Диапазоны измерений:
| Газ | Диапазон измерений | Опциональный диапазон | Погрешность | Тип сенсора | Срок жизни сенсора |
| Горючие газы | 0-100%LEL | 100% LEL | <±3% | Каталитический | 3-5 лет |
| Горючие газы | 0-100% VOL | 100% VOL | <±3% | Инфракрасный | 8-10 лет |
| VOC | 0-1000 ppm | 0-2000 ppm | <±3% | Фотоионизационный | 3-5 лет |
| O2 | 0-30% VOL | 0-25% VOL | <±0,l% | Электрохимический | 1-2 года |
| CO | 0-1000 ppm | 0-2000/3000/5000 ppm | <±3% | Электрохимический | 2-3 года |
| SO2 | 0-20 ppm | 0-50/100/200/2000 ppm | <±3% | Электрохимический | 2-3 года |
| NO2 | 0-20 ppm | 0-50/100 ppm | <±3% | Электрохимический | 2-3 года |
| CL2 | 0-20 ppm | 0-50/100 ppm | <±3% | Электрохимический | 2-3 года |
| H2S | 0-100 ppm | 0-200/500/1000 ppm | <±3% | Электрохимический | 2-3 года |
| NH3 | 0-100 ppm | 0-200Z300/500/1000 ppm | <±3% | Электрохимический | 2-3 года |
| H2 | 0-1000 ppm | 0-2000 ppm | <±3% | Электрохимический | 2-3 года |
| O3 | 0-100 ppm | 0-50 ppm | <±3% | Электрохимический | 2-3 года |
| NO | 0-250 ppm | 0-500 ppm | <±3% | Электрохимический | 2-3 года |
| HCL | 0-20 ppm | 0-50/100 ppm | <±3% | Электрохимический | 2-3 года |
| HCN | 0-100 ppm | 100 ppm | <±3% | Электрохимический | 2-3 года |
| HF | 0-20 ppm | 0-50/100 ppm | <±3% | Электрохимический | 2-3 года |
| СlO2 | 0-20 ppm | 0-50/100 ppm | <±3% | Электрохимический | 2-3 года |
| Фосген | 0-1 ppm | <±3% | Электрохимический | 2-3 года | |
| Формальдегид | 0-100 ppm | 0-200/1000 ppm | <±3% | Электрохимический | 2-3 года |
| Оксид этилена | 0-100 ppm | 0-200 ppm | <±3% | Электрохимический | 2-3 года |
