Стационарный оптический газоанализатор ИГМ-13
Загрузка...
Газоанализатор предназначен для автоматического, непрерывного измерения концентрации взрывоопасных углеводородных газов или диоксида углерода в окружающей атмосфере. Калибровка прибора по взрывоопасным газам производится по метану, пропану или гексану. Предназначен для стационарной установки.
Область применения
Взрывоопасные зоны помещений и вблизи наружных технологических установок, в которых возможно образование взрывоопасных смесей газов и паров с воздухом, согласно ГОСТ Р МЭК 60079–14-2008 и маркировке взрывозащиты 1Exd[ib]IIB T5 Gb X.
Особенности газоанализатора

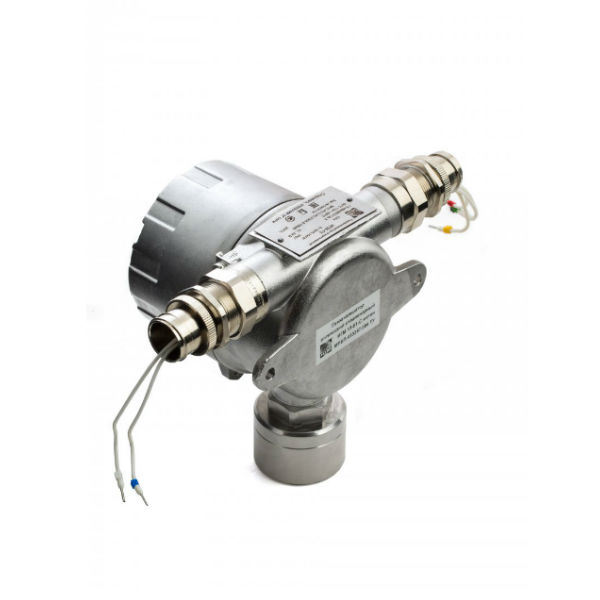

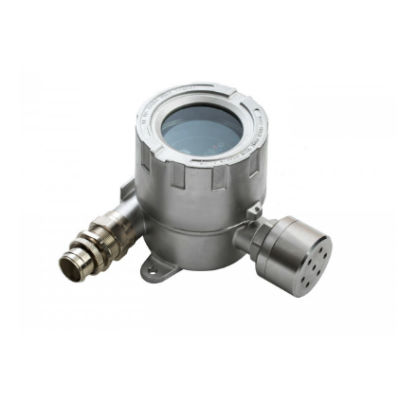

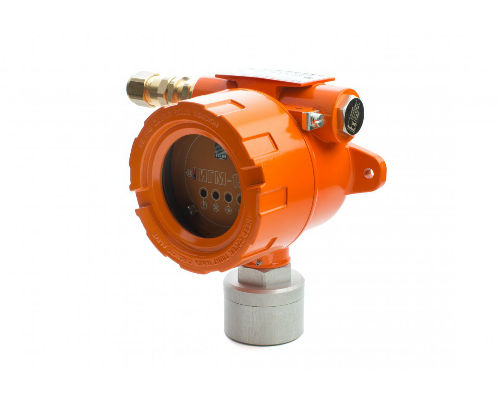

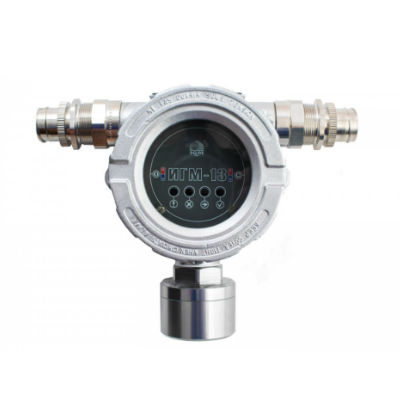

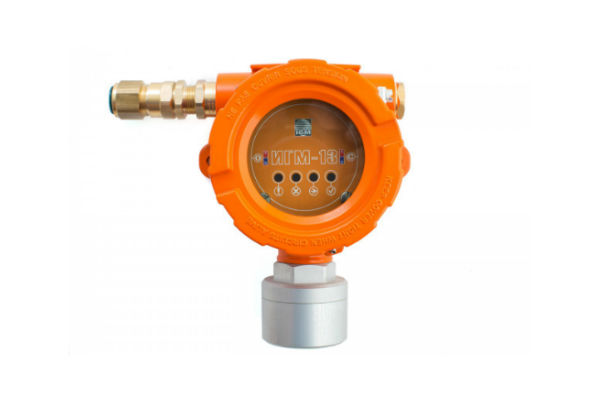

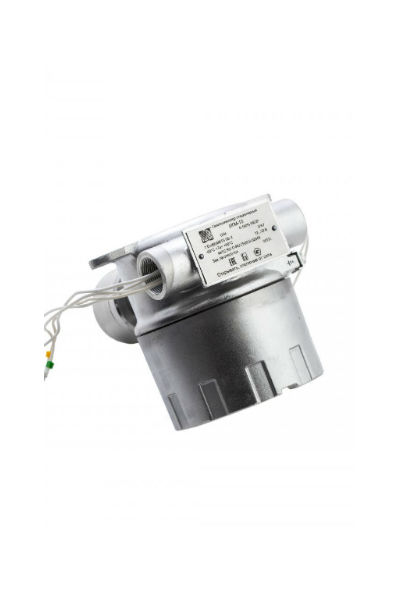

Выполнен в металлическом корпусе с прозрачным окном для элементов индикации. На корпусе расположены кабельные вводы, крышка для доступа к клеммам внешней коммутации и модуль оптического сенсора. Материал корпуса – алюминиевый сплав (возможная опция – корпус из нержавеющей стали).
Основные технические характеристики:
| Измеряемый газ | Взрывоопасные углеводородные газы, в т.ч. метан (СН4), пропан (С3Н8), этан (С2Н6), бутан (С4Н10), суммы тяжелых углводородов (по пропану) и т.д., а так же диоксид углерода (СО2) |
| Диапазон измерений | 0-100% НКПР; (0-100% Об. % по CH4) ;
Для СО2 0-2,5% Об. |
| Принцип измерения | Инфракрасная абсорбция |
| Выходные сигналы | • унифицированный токовый сигнал (4…20) мА
• интерфейс RS485, протокол MODBUS RTU • 3 реле |
| Материал корпуса | Алюминий |
| Уровень взрывозащиты | 1Exd[ib]IIB T5 Gb X |
| Степень защиты от внешних воздействий | IP67 |
| Межповерочный интервал | 2 года |
| Рабочая температура | от -60 до +60оС |
| Быстродействие Т90 | 30 сек (40 сек. для СО2) |
| Электрическое питание | 5…32 В |
| Потребляемая мощность | Не более 0,7 Вт |
| Дополнительные опции | Материал корпуса- нержавеющая сталь |
| Настройка газоанализатора | С помощью магнитного переключателя,
RS-485 MODBUS |
Основные метрологические характеристики
| Исполнение газоанализатора | Определяемый компонент | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности |
| ИГМ-13-01-Х | Метан (СН4) | от 0 до 4,4 % (от 0 до 100 % НКПР) | ± (0,09% +3% отн.) (± (2 % НКПР +3% отн.) ) |
| ИГМ-13-02-Х | Пропан (С3Н8) | от 0 до 1.7 % | ± (0,03% +3% отн.) |
| ИГМ-13-03-Х | Н-гексан (С6Н14) | от 0 до 0,5 % (от 0 до 50 % НКПР) | ± 0.05% ± 5 % НКПР |
| ИГМ-13-04-Х | Диоксид углерода (CO2) | от 0 до 2,5 % | ± 0,15 % |
| ИГМ-13-05-Х | Этан (С2Н6) | от 0 до 1,25 % (от 0 до 50 % НКПР) | ± 0.125% (± 5 % НКПР) |
| ИГМ-13-06-Х | Бутан (С4Н10) | от 0 до 0,7 % (от 0 до 50 % НКПР) | ± 0.07% (± 5 % НКПР) |
| ИГМ-13-07-Х | И-бутан (i-С4Н10) | от 0 до 1,3 % (от 0 до 50 % НКПР) | ± 0.13% (± 5 % НКПР) |
| ИГМ-13-08-Х | Пентан (С5Н12) | от 0 до 0,7 % (от 0 до 50 % НКПР) | ± 0.07% (± 5 % НКПР) |
| ИГМ-13-09-Х | Этилен (С2Н4) | от 0 до 1,15 % (от 0 до 50 % НКПР) | ± 0.12% (± 5 % НКПР) |
| ИГМ-13-10-Х | Пропилен (С3Н6) | от 0 до 1,0 % (от 0 до 50 % НКПР) | ± 0.1% (± 5 % НКПР) |
| ИГМ-13-11-Х | Бензол (C6H6) | от 0 до 0,6 % (от 0 до 50 % НКПР) | ± 0.06% (± 5 % НКПР) |
| ИГМ-13-12-Х | Ацетон ((CH3)2СО) | от 0 до 1,25 % (от 0 до 50 % НКПР) | ± 0.13% (± 5 % НКПР) |
| ИГМ-13-13-Х | Метанол (CH3ОН) | от 0 до 2,25 % (от 0 до 50 % НКПР) | ± 0.28% (± 5 % НКПР) |
| ИГМ-13-14-X | Метан (СН4) | от 0 до 100 % | ± (0.05 % +4% отн.) |
