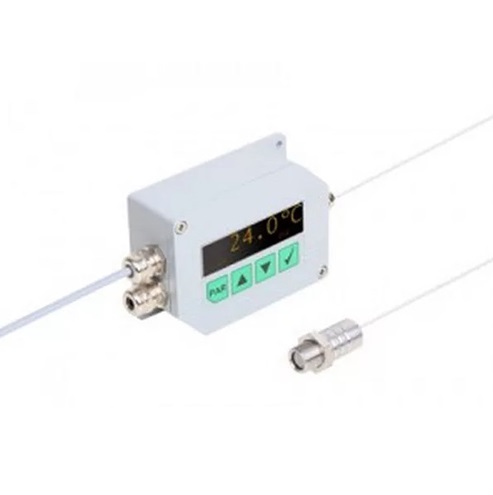

Стационарный пирометр PYROSPOT DT4L
Загрузка...Цифровые пирометры Серии 4 специально разработаны для применения в промышленности и измерения температур от –40 °C до 2500 °C, в зависимости от устройства.
Прочный корпус позволяет использовать устройство даже в жестких условиях. Яркий дисплей хорошо виден с далекого расстояния. Очень маленькая сенсорная головка позволяет измерять температуру даже труднодоступных объектов.
Стандартный линейный сигнал (0)/4 — 20 мA позволяет без труда интегрировать устройства в измерительные и контролирующие системы.
Устройства оснащены гальванически изолированным интерфейсом RS-485, позволяющим производить настройку параметров и программного обеспечения даже в магистральных системах.
Диаметр измерительной точки в устройствах PYROSPOT DT 4L/DT 4G от 6 mm. Имея время отклика всего 100 мс (t95) этот прибор можно использовать и для быстрых измерений.
Все параметры настраиваются кнопками управления прямо на устройстве. Кроме того, они легко настраиваются при помощи программного обеспечения PYROSOFT Spot.
Пирометры серии 4 оснащена интерфейсом RS-485. Все устройства совместимы по шине и используют протокол Modbus RTU.
Пирометры PYROSPOT DT 4L/DT работают по 4-проводной технологии. Кроме проводов электропитания используются еще 2 провода для передачи данных. ИК-излучение измеряемого объекта измеряется детектором и передается в форме электрического сигнала. Этот сигнал подвергается цифровой обработке и передается как стандартный линейный сигнал от (0)/4 до 20 мA.
Передача измерительного сигнала в таком виде подходит для больших расстояний. В данном случае воздействие электромагнитных помех минимизировано (низкое сопротивление на входе приемника).
Смежные устройства: цифровой дисплей или контроллер, преображающие выходной сигнал 0/4 — 20 мA, можно подключить по токовому контуру. Максимальная нагрузка 700 Ом.
Технические характеристики:
| Тип | DT 4L | DT 4G | ||||||||
| Измерительный диапазон | –40 °C — 1000 °C 0 °C — 1000 °C (HT) |
200 °C — 1400 °C 500 °C — 1800 °C |
||||||||
| Диапазон спектра | 8 -14 мкм | 5 мкм | ||||||||
| Ненастраиваемая оптика | 20 : 1 | |||||||||
| Способ обработки данных | цифров. | |||||||||
| Коэф. излучения | 0.200 — 1.000, настраивается (заводская настройка: 1.000) | |||||||||
| Доп. диапазон | регулируется в рамках темпер. диапазона, мин. шаг 50 °C | |||||||||
| Время отклика t95 | 100 мс, настраивается до 100 с | |||||||||
| Погрешность измерений |
1 % от получен. значения в °C или 1 K |
|||||||||
| Воспроизводимость |
0.5 % от получен. значения в °C или 0.5 K |
|||||||||
| Тепл. чувствительность | < 0.1 K | |||||||||
| Зависимость от внеш. темпер, помехи |
< 0.05 K/K(Tвнеш) | |||||||||
| Выходной сигнал | 0/4 — 20 mA, переключаемый, линейный, макс. сопротивление 700 Ом |
|||||||||
| Интерфейс | RS-485 (гальванически изолированный), полудуплекс, макс.скор. передачи 115 кБ, интерфейс Modbus RTU | |||||||||
| Другие входы и выходы | вход для удаления сохраненных пиковых значеений, 2× оптоэлектронных переключаемых выхода, беспотенциальных, макс.60 В DC/42 В ACэфф 500 mA | |||||||||
| Хранилище данных | сохранение мин. и макс. значений | |||||||||
| Управление | дисплей температур, кнопки и дисплей для настройки параметров |
|||||||||
| Параметры | коэф. излучения, коэф. прохождения, внеш. излучение, время отклика, настройка хранилища данных, компенсац. внеш. условий, переключаемые выходы, адресс, скорость передачи данных, шкала °C или °F, (настраивается на устройстве, дисплее и ПО) | |||||||||
| Электропитание | 24 В DC ± 25 %, остаточное напряжение 500 мВ | |||||||||
| Энергопотребление | около 2 Вт | |||||||||
| Рабочая температура | сенсорная головка: 0 °C — 125 °C, электроника: 0 °C — 70 °C, сенсорная головка (HT): 0 °C — 180 °C | |||||||||
| Температура хранения | –20 °C — 70 °C | |||||||||
| Класс защиты | IP 65 согласно DIN 40050 и DIN EN 60529 | |||||||||
| Вес | около 500 г | |||||||||
| Габариты | около 110×80×40 (электроника) | |||||||||
| Маркировка CE | согласно нормам ЕС | |||||||||
| Тестирование | EN 55 011:1998 | |||||||||
