Стационарный складской термогигрометр ЕЕ 22
Загрузка...Термогигрометр ЕЕ 22

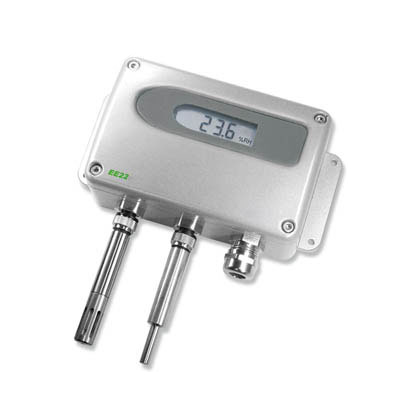

Стационарный складской термогигрометр ЕЕ 22 — комплекс измерения температуры и влажности EE 22 со сменными сенсорами. Исполнение в пластиковом или металлическом корпусе со встроенным дисплеем.
Комплекс измерения температуры и влажности EE 22 используется для контроля текущих показателей в складских помещениях и комплексах, на производстве, в помещениях. Прочный корпус обеспечивает возможность применения прибора практически в любых условиях, включая «грязные производства». Предусмотрен настенный монтаж устройства, а также монтаж на шину DIN EN 50022. Встроенный дисплей обеспечивает удобство применения и высокую практичность устройства. Рабочий диапазон устройства составляет 0 до 100 % отн. влажн. и диапазон температур от -40 °C до 80 °C. Сенсоры могут устанавливаться как непосредственно на самом устройстве, так и могут быть вынесены в рабочую зону склада, цеха или другого помещения. Сенсоры могут оснащаться различными фильтрами, что обеспечивает эксплуатацию устройства. Выходной сигнал устройства: 4 mA до 20 mA или напряжение от 0 В до 1 В, а также от 0 В до 10 В. Это свойство делает его отличным элементом систем управления. Прибор может поставляться как в исполнении в пластиковом корпусе, так и в металлическом. В металлическом корпусе он может применяться в стерильных помещениях. Вы получаете удобный, универсальный высокоточный инструмент со множеством удобных функций и возможностей.
Термогигрометр ЕЕ 22 обладает следующими отличительными особенностями:
- Диапазон 0 … 100 % отн. Влажн.
- В качестве опции предлагается со встроенным дисплеем
- Сенсоры оснащаются фильтрами
- Выход по току и напряжению
- Исполнение в металлическом или пластиковом корпусе, IP65. Используются сенсоры типа PT 1000 с рабочим диапазоном от -40 °C до +80 °C
- Предусмотрен настенный монтаж или монтаж на шину.
Технические характеристики термогигрометра ЕЕ 22 :
| Относительная влажность | |||
| Сенсор | HC105 | ||
| Рабочий диапазон | 0 … 100 % отн. влажн. | ||
| Точность (-15 ° C … 40 °C / ≤ 90 % отн. влажн.) | ± (1,5 + 0,5% от значения) % отн. влажн. | ||
| Точность (-15 ° C … 40 °C / > 90 % отн. влажн.) | ± 2,5% отн. влажн. | ||
| Точность (-40 ° C … 80 °C) | ± (1,7 + 1,5% от значения) % отн. влажн. | ||
| Температурная зависимость | типичн.0,006 % отн. Влажн. / °C | ||
| Время реакции | |||
| < 20 сек (при 20 °C / Т 90) | |||
Температура: |
|||
| Сенсор | Pt1000 (класс A, DIN EN 60751) | ||
| Рабочий диапазон | Встроенный сенсор: -40…+60°C
Выносной сенсор: -40…+80°C |
||
| Точность | |||
| Температурная зависимость электроники | типичн.0,007 °C / °C | ||
| Время реакции
|
с комбинированным фильтром и датчиком типа T: t63: типичн.< 3 мин. с разделенным датчиком и датчиком типа T: t63: типичн.< 6 мин. |
||
Выходы |
|||
| 0 … 100% отн. влажн. / xx … yy °C (в зависимости от модели) | 0 — 1 В (-0,5 мA < IL < 0,5 мA)
0 — 10 В (-1 мА < IL < 1 мA) 4 — 20 mA (zwei Draht; RL < 500 Ω) |
||
| Температурная чувствительность аналогового выхода | max. 0,2 мВ / °C а также max. 1 µA / °C | ||
| Разрешение | Выход по току: 4,3 µA | ||
| Выход по напряжению: 0,6 мВ | |||
Общие данные |
|||
| Питание
При использовании выхода 0 В … 1 В При использовании выхода 0 В … 10 В При использовании выхода 4 мA … 20 мA |
10 В … 35 В DC или 9 В … 29 В AC 15 В … 35 В DC или 15 В … 29 В AC 10 В … 35 В DC |
||
| Полное сопротивление нагрузки для 4 мA … 20 мA | |||
| Ток питания | типичн.10 мА DC а также тип. 20 mAeff AC | ||
| Подключение | Резьбовая клемма max. 2,5 мм² | ||
| Кабельный порт | M16x1,5 или штекер (Lumberg, RSF 50/11) | ||
| Материал корпуса:
Корпус Датчик |
Пластик или сплав Al Si 9 Cu 3 Пластик или сталь |
||
| Класс защиты | IP 65 | ||
| Электромагнитная устойчивость | EN61326-, EN61326-2-3 | ||
| Рабочая температура датчика | -40 °C … 60 °C / 80 °C при использовании внешнего датчика | ||
| Температура эксплуатации электронного блока | -40 °C … 60 °C | ||
| Температура хранения | -40 °C … 60 °C | ||
| Габаритные размеры | |||
|
Опции. Типы корпусов: |
|||
|
|
EE22-M метал ArtNr.: M |
|
+ 3000 руб.
|
|
|
EE22-P поликарбонат ArtNr.: P |
|
|
| Выходы: | |||
|
|
EE22-1 0-1 В ArtNr.: 1 |
|
|
|
|
EE22-3 0-10 В ArtNr.: 3 |
|
|
|
|
EE22-6 4-20 мА ArtNr.: 6 |
|
+ 800 руб.
|
| Монтаж: | |||
|
|
EE22-F настенный монтаж ввод, кабеля снизу ArtNr.: F |
|
+ 1520 руб.
|
|
|
EE22- A настенный монтаж ввод, ввод кабеля через разъем M16 x 1,5 ArtNr.: A |
|
|
| Датчики: | |||
|
|
EE22-1 1 Датчик отн. влажн. / T активный ArtNr.: 1 |
|
|
|
|
EE22-2 2 Датчик отн. влажн. +T активный ArtNr.: 2 |
|
+ 3950 руб.
|
| Фильтр: | |||
|
|
EE22-1 Мембранный фильтр ArtNr.: 1 |
|
|
|
|
EE22-3 Стальная решетка ArtNr.: 3 |
|
|
|
|
EE22-5 Фильтр PTFE ArtNr.: 5 |
|
+ 1215 руб.
|
|
|
EE22-9 Металлическая решетка, нержавеющая сталь (до 180°C) ArtNr.: 9 |
||
