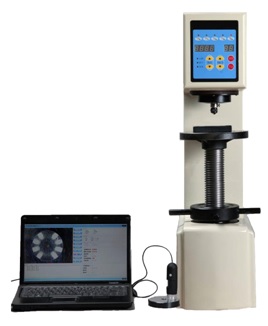

Стационарный твердомер по Бринеллю ИТБ-3000-АМ с САИ
Твердомер модификации ИТБ-3000-АМ с САИ предназначен для определения твердости образцов из незакаленных сталей, литого чугуна, цветных металлов и мягких сплавов больших образцов металлов и крупных...
Загрузка...
по запросу
по запросу
Твердомер модификации ИТБ-3000-АМ с САИ предназначен для определения твердости образцов из незакаленных сталей, литого чугуна, цветных металлов и мягких сплавов больших образцов металлов и крупных заготовок по методу Бринелля.
Особенности твердомера:
- эргономичный дизайн и каркас с большим запасом прочности;
- система полуавтоматического измерения отпечатка (САИ);
- автоматическое проведение испытания с заданной нагрузкой и временем выдержки;
- 10 различных режимов нагружения индентора;
- автоматический расчет твердости по Бринеллю и перевод в другие единицы твердости;
- автоматическое формирование сохранение и возможность распечатки на принтере отчета испытания образцов;
- усиленная винтовая пара опорного столика для испытания массивных образцов;
- конструкция твердомера позволяет осуществлять испытания по методу Бринелля.
Стационарный твердомер по Бринеллю ИТБ-3000-АМ с САИ характеристики:
| Модификация | ИТБ-3000-АМ с САИ |
| Шкалы твердости | HBW2.5/62.5, HBW2.5/187.5, HBW5/125, HBW5/750, HBW10/100, HBW10/250, HBW10/500, HBW10/1000, HBW10/1500, HBW10/3000 |
| Нагрузка | 62,5кгс (612,9Н), 100кгс (980,7Н), 125кгс (1226Н), 187,5кгс (1839Н), 250кгс (2452Н), 500кгс (4903Н), 750кгс(7355Н), 1000кгс (8907Н), 1500кгс (14710Н), 3000кгс(29420Н) |
| Предел допускаемой относительной погрешности нагрузок | ±1,0 % |
| Пределы допускаемой погрешности в %, не более значения твердости эталонной меры 2-го разряда 200±50 400±50 600±50 |
±3 ±3 ±3 |
| Диапазон измерений твердости | 8 ÷ 450 HB |
| Общее увеличение | 20х (измерительные) и 200х (САИ) |
| Точность измерения отпечатка | 5 мкм (САИ – 0,04 мкм) |
| Максимальная высота образца | 230 мм |
| Максимальное расстояние от центра индентора до стенки твердомера | 120 мм |
| Габаритные размеры, (ДхШхВ) | 550х210х750 мм |
| Источник питания | ~220В, 50Гц |
| Вес прибора | 120 кг |
Стационарный твердомер по Бринеллю ИТБ-3000-АМ с САИ комплект поставки:
| Наименование и условное обозначение | Количество, шт. |
| Твердомер ИТБ-3000-АМ | 1 |
| Измерительный микроскоп 20х | 1 |
| Твердосплавные сферические индентора Ø2,5, 5, 10 мм | 1 комплект |
| Шнур питания | 1 |
| Стол большой плоский | 1 |
| Стол плоский | 1 |
| Стол V – образный | 1 |
| Эталонные меры твердости 2-го разряда | 2 |
| САИ (в т.ч. измерительный микроскоп 200х и ноутбук) | 1 комплект |
| Руководство по эксплуатации | 1 |
| Инструкция по пользованию программным обеспечением САИ | 1 |
