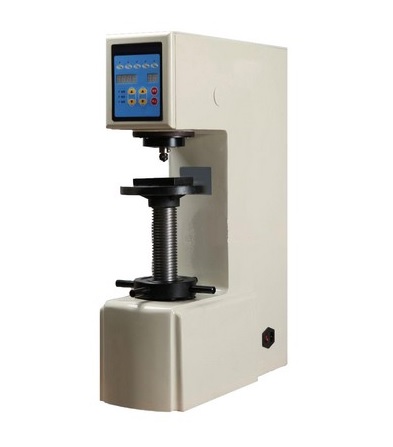

Стационарный твердомер по Бринеллю ИТБ-62,5-М
Твердомер модификации ИТБ-62,5-М предназначен для определения твердости образцов из незакаленных сталей, литого чугуна, цветных металлов и мягких сплавов образцов металлов и крупных заготовок по...
Загрузка...
по запросу
по запросу
Твердомер модификации ИТБ-62,5-М предназначен для определения твердости образцов из незакаленных сталей, литого чугуна, цветных металлов и мягких сплавов образцов металлов и крупных заготовок по методу Бринелля.
Особенности твердомера:
- эргономичный дизайн и каркас с большим запасом прочности;
- встроенная оптическая система измерения отпечатка;
- быстрый переход с индентора на объектив;
- ручное переключение револьверного устройства;
- автоматическое проведение испытания с заданной нагрузкой и временем выдержки;
- наличие системы переключения оптического изображения на адаптер для цифровой камеры;
- встроенный порт RS-232 для вывода на печать через микропринтер данных испытания;
- конструкция твердомера позволяет осуществлять испытания по методу Бринелля.
Стационарный твердомер по Бринеллю ИТБ-62,5-М характеристики:
| Модификация | ИТБ-62,5-М |
| Шкалы твердости | HC1, HB5, HB6.25, HB10, HB15.62, HB30, HB31.25, HB62.5 |
| Нагрузка | 1кгс (9,8Н), 5кгс (49Н), 6,25кгс (61,29Н), 10кгс (98Н), 15,62кгс (153,2Н), 30кгс (294,2Н), 31,25кгс (306,25Н), 62,5кгс (612,9Н) |
| Предел допускаемой относительной погрешности нагрузок | ±1,0 % |
| Пределы допускаемой погрешности в %, не более значения твердости эталонной меры 2-го разряда 200±50 400±50 600±50 |
±3 ±3 ±3 |
| Диапазон измерений твердости | 8 ÷ 125 HB |
| Общее увеличение | 50X (наблюдаемое), 100X (измерительные) (с возможностью расширения до 200Х) |
| Точность измерения отпечатка | 1 мкм |
| Источник освещения | Светодиодный источник холодного света (до 100000 часов) |
| Максимальная высота образца | 220 мм |
| Максимальное расстояние от центра индентора до стенки твердомера | 160 мм |
| Габаритные размеры, (ДхШхВ) | 560х190х670 мм |
| Источник питания | ~220В, 50Гц |
| Вес прибора | 55 кг |
Стационарный твердомер по Бринеллю ИТБ-62,5-М комплект поставки:
| Наименование и условное обозначение | Количество, шт. |
| Твердомер ИТБ-62,5-М | 1 |
| Окулярный микрометр Omron 10х | 1 |
| Объектив 5х | 1 |
| Объектив 10х | 1 |
| Твердосплавный сферический индентор | 2 |
| Регулируемые по высоте ножки | 4 |
| Шнур питания | 1 |
| Стол большой плоский | 1 |
| Стол плоский | 1 |
| Стол V – образный | 1 |
| Эталонные меры твердости 2-го разряда | 2 |
| Руководство по эксплуатации | 1 |
