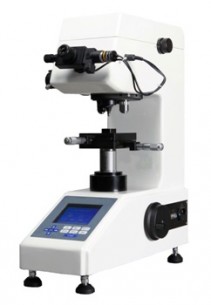

Стационарный твердомер по Микро-Виккерсу ИТВ-5-ММ
Твердомер модификации ИТВ-5-ММ предназначен для определения твердости образцов черных и цветных металлов, литья и сплавов, мелких, тонких образцов или деталей после нанесения покрытия (азотирование,...
Загрузка...
по запросу
по запросу
Твердомер модификации ИТВ-5-ММ предназначен для определения твердости образцов черных и цветных металлов, литья и сплавов, мелких, тонких образцов или деталей после нанесения покрытия (азотирование, цементация, наплавка, закаленный слой), полудрагоценных и драгоценных камней, стекла и керамических материалов по методу Микро-Виккерса.
Особенности твердомера:
- эргономичный дизайн и каркас с большим запасом прочности;
- встроенная оптическая система измерения отпечатка с электронным микрометром;
- быстрый переход с индентора на объектив;
- ручное переключение револьверного устройства;
- автоматическое проведение испытания с заданной нагрузкой и временем выдержки;
- после введения размеров диаметра отпечатка автоматическое определение твердости с помощью микропроцессорного блока обработки и сбора данных испытания;
- наличие порта связи с внешними устройствами — RS-232;
- встроенный микропринтер для распечатки данных испытания;
- конструкция твердомера позволяет осуществлять испытания по методу Микро-Виккерса;
- возможность проведения испытания по Кноппу с нагрузкой 2 кгс (19,6Н).
Стационарный твердомер по Микро-Виккерсу ИТВ-5-ММ характеристики:
| Модификация | ИТВ-5-ММ | |
| Шкалы твердости | HV0,2; HV0,5; HV1; HV2; HV3; HV5 | |
| Нагрузка | 0,2кгс (1,96Н); 0,5кгс (4,9Н); 1кгс (9,8Н); 2кгс (19,6Н); 3кгс (29,4Н); 5кгс (49Н) | |
| Предел допускаемой относительной погрешности нагрузок | ±1,0 % | |
| Пределы допускаемой погрешности твердомера | ||
| Нагрузка, Н | Значение твердости эталонной меры твердости 2-го разряда, в единицах твердости | Пределы допускаемой относительной погрешности твердомера, % от числа твердости |
| 9,8 | 450 ± 75; 800 ± 50 | ± 3 |
| 19,6 | 450 ± 75; 800 ± 50 | ± 3 |
| 49÷490 | 450 ± 75; 800 ± 50 | ± 3 |
| Диапазон измерений твердости | 375÷2000 HV | |
| Общее увеличение | 100X (наблюдаемое), 200X (измерительные) (с возможностью расширения до 400Х) | |
| Точность измерения отпечатка | 0,25 мкм | |
| Источник освещения | Светодиодный источник холодного света (до 100000 часов) | |
| Максимальная высота образца | 85 мм | |
| Максимальное расстояние от центра индентора до стенки твердомера | 120 мм | |
| Габаритные размеры, (ДхШхВ) | 490х185х515 мм | |
| Источник питания | ~220В, 50Гц | |
| Вес прибора | 45 кг | |
Стационарный твердомер по Микро-Виккерсу ИТВ-5-ММ комплект поставки:
| Наименование и условное обозначение | Количество, шт. |
| Твердомер ИТВ-5-ММ | 1 |
| Окулярный электронный микрометр Omron 10х | 1 |
| Объектив 10х | 1 |
| Объектив 20х | 1 |
| Алмазный индентор НПМ по ГОСТ 9377-81 | 1 |
| Регулируемые по высоте ножки | 4 |
| Шнур питания | 1 |
| Стол коаксиальный | 1 |
| Встроенный микропринтер | 1 |
| Эталонные меры твердости 2-го разряда | 2 |
| Руководство по эксплуатации | 1 |
