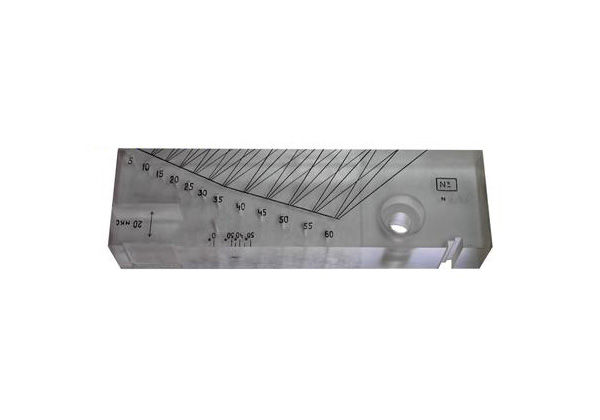

Стандартный образец СО-1

Стандартный образец СО-1 изготавливается из органического стекла марки ТОСП по ГОСТ 17622-72. Геометрические размеры образца соответствуют требованиям ГОСТ 14782-86. Коэффициент затухания продольной волны при частоте 2,5 МГц и температуре 20С° составляет (30 ±0,4) м^-1. Скорость продольных волн в образце – 2670 м/с. Время распространения ультразвуковых колебаний в прямом и обратном направлении 20±1 мкс. Образец СО-1 поставляется в комплекте со свидетельством о поверке.

Стандартный образец СО-1 предназначен для:

• определения условной чувствительности, мм, глубины залегания цилиндрического отверстия (ПЭП на схеме в положении А)
• оценки точности работы глубиномера (прямой ПЭП в положении Б) для дефектоскопов у которых глубиномер калиброван в единицах времени.
• оценки лучевой разрешающей способности прямого ПЭП (на схеме ПЭП в положении В). При этом если все три отражателя разрешаются, то на экране дефектоскопа наблюдаются три импульса, расстояние между которыми соответствует по стали 5,5 и 11мм;
• оценки лучевой разрешающей способности наклонного ПЭП (на схеме ПЭП в положении Г). При этом на экране дефектоскопа наблюдаются три импульса от поверхностей цилиндров, расстояние между импульсами соответствует по стали 5,5 и 11мм.
