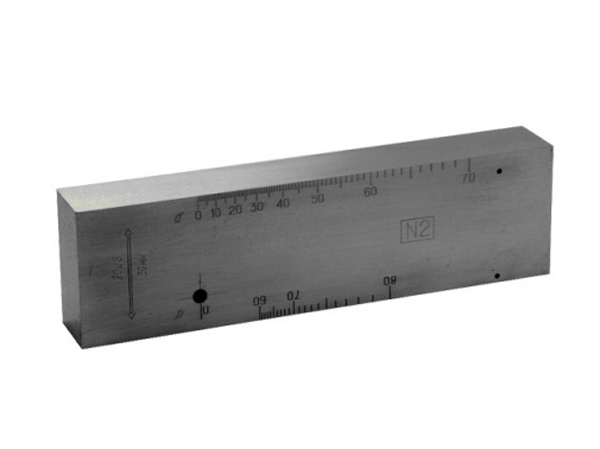

Стандартный образец СО-2 Кропус

Стандартный образец СО-2 изготавливается из стали марки 20 по ГОСТ 1050. Геометрические размеры образца соответствуют ГОСТ 14637-89.Скорость продольных волн в образце при температуре 20С° – (5900 ±59) м/с. Время прохождения ультразвуком расстояния от поверхности до дна составляет 20±1 мкс. Стандартный образец СО-2 используют для настройки параметров при контроле объектов из малоуглеродистой и низколегированных сталей и определения условной чувствительности при контроле любых материалов.

Стандартный образец СО-2 предназначен для:

• определения погрешности глубиномера (прямой ПЭП в положении А);
• измерения угла ввода (ПЭП на схеме в положении Б или Бⁱ). Перемещая наклонный ПЭП около этих положений, получают максимальный эхо-сигнал. Величина угла ввода считывается по отметке напротив точки выхода;
• проверки мертвой зоны дефектоскопа с преобразователем (ПЭП на схеме в положении В или Вⁱ);
• определения условной чувствительности в децибелах (ПЭП на схеме в положении Б);
• определения предельной чувствительности (с использованием опорного отражателя диаметром 6мм, ПЭП на схеме в положении Б или Бⁱ);
• настройки глубиномера с прямым ПЭП (ПЭП на схеме в положении А или Г);
