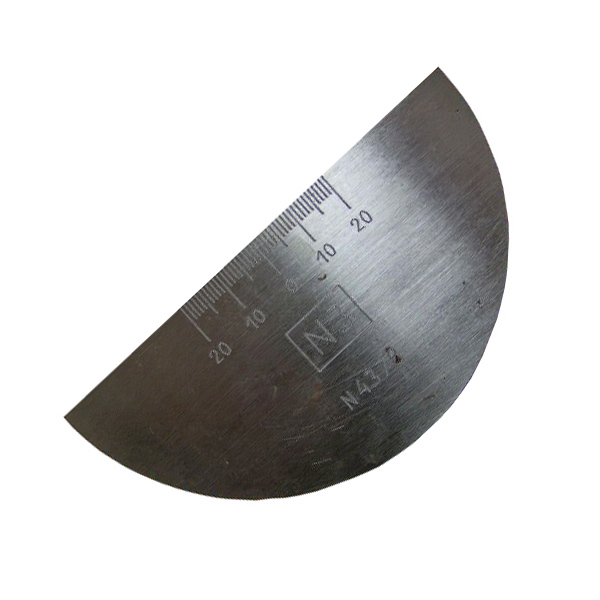

Стандартный образец СО-3

Стандартный образец СО-3 изготовлен из стали марки 20 по ГОСТ 1050 или из стали марки 3 по ГОСТ 14637. Геометрические размеры соответствуют требованиям ГОСТ 14637-89. Скорость распространения продольной волны в материале образца при температуре 20±5 °С составляет 5900±59 м/с. Радиус образца равен 55мм.

Стандартный образец СО-3 предназначен для:

• определения точки выхода и стрелы ПЭП (для этого наклонный ПЭП устанавливают над центральной риской, затем небольшими перемещениями находят положение, соответствующее максимальному эхо-сигналу, точка выхода расположена точно над центральной риской образца.
• определения предельной чувствительности дефектоскопа с наклонным ПЭП на основе использования опорного сигнала цилиндрической поверхности R55.
• настройки глубиномера наклонного ПЭП. Для этой операции используется эхо сигнал от цилиндрической поверхности образца.
• настройки глубиномера для прямого и РС ПЭП с использованием донного сигнала с глубины 30мм.

Стандартные образцы СО-2 и СО-3 входят в обязательный перечень оборудования необходимого для аттестации лабораторий неразрушающего контроля по ультразвуковому методу.
