Стандартный образец V1

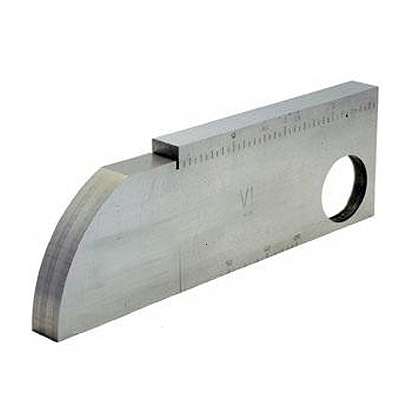

Стандартный (настроечный) образец V1 выполнен в соответствии с требованиями международных стандартов EN 12223, ISO2400-1972. Образец V1 (реже К1) изготавливается из углеродистой стали. В отверстие диаметром 50мм запрессовывают цилиндр из органического стекла. Скорость продольных волн в образце (5920 ±30) м/с; сдвиговых (3255 ±15) м/с. Комплект поставки: стандартный образец, паспорт, сертификат о калибровке.

Стандартный образец V1 предназначен для:

• Настройки глубиномера дефектоскопа и проверки линейности развертки (при этом в зависимости от требуемого диапазона настройки, прямой ПЭП устанавливают в одно из положений А1 – А4 на схеме , время прохождения продольной волны в оргстекле соответствует времени прохождения расстояния 50мм по стали;
• Настройки глубиномера дефектоскопа для сдвиговых волн, для чего наклонный ПЭП устанавливают в положение В;
• Настройки скорости развертки для сдвиговых волн (для этого наклонный ПЭП устанавливают в положение Б, время прохождения продольными волнами пути 91мм, соответствует времени прохождения сдвиговыми волнами пути 50мм.
• Определения точки выхода и стрелы наклонного преобразователя (для этого наклонный ПЭП устанавливают в положение В, небольшими перемещениями ПЭП получают максимальный эхо-сигнал от цилиндрической поверхности R100, в этом положении точка выхода расположена над пропилом образца;
• Определения угла ввода наклонного ПЭП, для этого ПЭП устанавливается (в положение А для углов 35-60°, в положение Б для углов 60-75° и в положение В для углов 75-80°, получают максимальный сигнал от поверхности R50 или отверстия 1,5мм, угол ввода затем считывают с делений, расположенных под точкой выхода луча;
• Проверки мертвой зоны прямых или РС ПЭП (на схеме датчик в положениях Г и Д;
• Проверки разрешающей способности прямого ПЭП, при этом в качестве опорного отражателя используют поверхности образца, расположенные на разных расстояниях или в материалах с повышенным затуханием;
• Задания опорного сигнала дефектоскопа с наклонным ПЭП: в качестве опорного отражателя используют двухгранный угол, образованный плоскостью образца V1 и цилиндрической поверхностью отверстия диаметром 1,5мм;
• Настройки предельной чувствительности дефектоскопа при работе с наклонным ПЭП: в качестве опорных используют эхоимпульсы от внутренней поверхности цилиндра R100 (преобразователь в положении В), наружных поверхностей диаметром 50мм (ПЭП в положении А и Б) и диаметром 1,5мм (ПЭП в положении В).
