V2 cтандартный образец

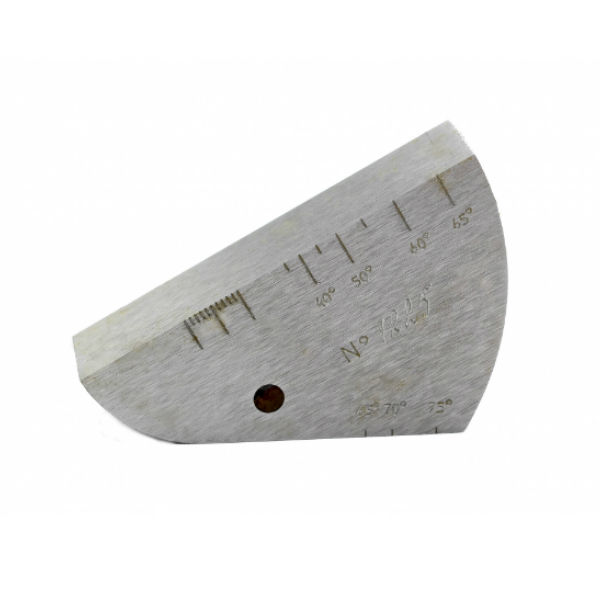

Калибровочный образец №2 (V2; K2) по форме и размерам удобен для использования при непосредственном ультразвуковом контроле, удобен при транспортировке, т.к. имеет малые габариты, вес и поэтому всегда может находиться у оператора. Однако имеет ограниченную область применения, в частности, он не предназначен для полной проверки настройки ультразвуковых дефектоскопов. По сравнению с калибровочным образцом №1 (V1; K1) диапазон использования образца №2 (V2; K2) меньше и ограничивается применением с использованием малогабаритных и миниатюрных преобразователей.

Калибровочный образец №2 (V2; K2) предназначен для:

• настройки длительности развертки (диапазона контроля) при работе с прямым ПЭП. Прямой ПЭП устанавливают на боковую поверхность и в зависимости от требуемого диапазона настройки. По числу донных импульсов перемноженных на толщину образца устанавливают требуемый диапазон контроля для прямого ПЭП в миллиметрах;

• настройки длительности развертки при работе с наклонным ПЭП. Для этого наклонный ПЭП устанавливают в положение А или Б, в зависимости от установки требуемого диапазона настройки, небольшими перемещениями получают максимальный эхо-сигнал от цилиндрической поверхности радиусом 25 мм или 50 мм. Для положения А возможна установка длительности развертки по донным эхо-импульсам от цилиндрических поверхностей на 25 мм, 100 мм, 175 мм; для положения Б возможные установки длительности развертки могут быть 50 мм, 125 мм, 200 мм;

• определения точки «0» выхода ультразвуковых колебаний и стрелы наклонного ПЭП. Для этого наклонный ПЭП устанавливают в положение А или Б, и небольшими перемещениями получают максимальный эхо-сигнал от цилиндрической поверхности радиусом 25 мм или 50 мм. В этом положении точка выхода «0» расположена в центре радиусов образца (риска напротив отв. Ø 5мм), а стрела отсчитывается по миллиметровой шкале от точки «0» выхода УЗК до торца преобразователя в направлении прозвучивания;

• определения угла ввода наклонного ПЭП. Для этого ПЭП устанавливают в положения В, для углов ввода 35° ÷ 65°, или Г для углов ввода 65° ÷ 75°. Величину угла считывают при максимальной амплитуде эхо-сигнала от отверстия Ø 5 мм по риске угловой шкалы напротив точки выхода УЗ луча;

• настройка чувствительности дефектоскопа с прямым ПЭП. (ПЭП может быть в положениях a или b). В положении a последовательность донных эхо-сигналов может применяться в качестве калибра для настройки чувствительности. В положении b используется эхо-сигнал максимальной амплитуды от отверстия Ø 5 мм;

• настройки чувствительности дефектоскопа при работе с наклонным ПЭП. Для этого могут быть использованы как сигналы от цилиндрических поверхностей радиусом 25 мм или 50 мм, так и сигнал от отверстия 5 мм.8 (495) 763-31-82, 8 (8442) 98-47-09, 8 (8442) 98-90-47.
