Струна АРИОН СТР-13-М
Загрузка...
Струна Арион СТР-13-М предназначена для измерения общей кривизны труб из ферромагнитных сталей. Изготовлена в соответствии с ТУ 26.51.33-105-94451179-2021.

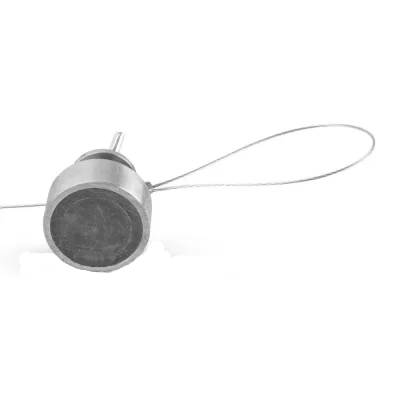

Струна Арион СТР-13-М представляет собой трос из оцинкованной стали, края которого закрепляются в устройствах фиксации магнитных держателей. Магнитные держатели оснащены барашковыми винтами, с помощью которых регулируется длина и натяжение струны. Общая кривизна труб определяется замером расстояния от струны до поверхности трубы.
Использование струны позволяет за один раз проводить контроль участка трубопровода протяженностью до 13 м. По заказу возможно изготовление струны любой длины.
В комплект поставки входит транспортировочная катушка, использование которой позволяет избежать скруток и перегибов струны, тем самым увеличивая ее срок службы.
Технические характеристики АРИОН СТР-13-М:
| Наименование параметра | Значение |
| Материал магнита | Сплав на основе Nd-Fe-B |
| Количество магнитов | 2 |
| Диаметр корпуса магнитного держателя, мм | 36 |
| Усилие сдвига одного магнита, кг, не менее | 10,0 |
| Материал троса струны | Сталь оцинкованная |
| Диаметр троса струны, мм | 1,0 |
| Общая длина изделия, м | 13,3 |
| Максимально контролируемая длина, м | 13,0 |
| Масса струны, кг, не более | 0,3 |
| Масса полного комплекта, кг, не более | 1,7 |
По заказу возможно изготовление струны любой длины.
Комплект поставки АРИОН СТР-13-М:
| Наименование | Количество |
| Струна АРИОН СТР-13-М | 1 шт. |
| Транспортировочная катушка | 1 шт. |
| Паспорт и руководство по эксплуатации | 1 экз. |
