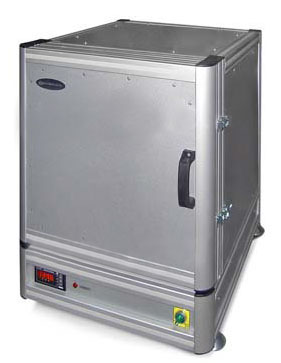

Сушильный шкаф ШС-40

Органы индикации и управления

На передней панели блока управления располагаются органы для индикации и управления:

• Сеть – сетевой выключатель;
• Вентиляция – выключатель вентилятора в рабочей камере;
• Панель регулятора для ТРМ10;
• Перегрев – индикатор для аварийного отключения рабочей камеры по перегреву;
• Нагрев – индикатор для включения нагревателей.

Подготовка к работе и порядок работы

• Сушильный шкаф устанавливается на стойкую поверхность горизонтально;
• Выключатель «сеть» и «вентиляция» устанавливается в положение «0»;
• Сетевой шнур подключается к сети – для этого соответствующим образом подключаются провода (цветная маркировка);
• Перед тем как начать эксплуатацию камеру и по окончании длительных перерывов в работе выполняют осушение рабочей камеры. Для этого сушильный шкаф включают, устанавливают температуру на значение +140 °C, а потом производится выдержка при необходимой температуре в течение нескольких часов. После того как шкаф был включен в первый раз, из него может выйти небольшое количество пара или дыма. При просушивании камеры дверь приоткрывается на 1 см, после чего требуется дождаться полного выхода пара или дыма. Требуемые действия проводятся под вытяжкой или в хорошо проветривающемся помещении.
• Сушильный шкаф включается при помощи выключателя «сеть». После этого на цифровом индикаторе спустя некоторое количество секунд выводится значение температуры, находящееся в рабочей камере. Это значит, что оборудование оказалось в режиме «Работа»;
• При отсутствии необходимости изменять последнее установленное значение, можно переходить к четвертому пункту;
• Если вам нужно изменить значение уставки температуры, то для этого требуется нажать на кнопку «ПРОГ», а по окончании этого загорается индикатор «Т». На цифровом индикаторе устанавливают значение уставки, ранее заданное. При помощи кнопок-переключателей, на которых изображены треугольники, выбирается последующее значение уставки. Когда новое значение уставки введено, требуется краткое нажатие на кнопку «ПРОГ», чтобы измененное значение записалось в память прибора.
• По окончании проделанных действий прибор окажется в рабочем режиме, о чем просигнализирует появление на индикаторе установленного значения температуры. Для этого требуется примерно 20 секунд. После выключения питания установленное значение температуры или прочих программируемых параметров останутся в памяти прибора.

Внимание!

Пользователь может выбрать из следующих рабочих режимов ТРМ10:

• Индикация температуры (режим «Работа»);
• Изменение уставки для ПИД-регулятора (для этого используется режим «Программирование»).

Если вы измените остальные программируемые параметры, то это может привести к неработоспособности сушильного шкафа полностью. Чтобы ознакомиться со значениями программируемых параметров, воспользуйтесь приложением А. Указанные параметры отличаются от тех, которые можно найти в инструкции по эксплуатации как используемые по умолчанию.

• Дверь рабочей камеры закрывается.
• Выключатель «ВЕНТИЛЯЦИЯ» устанавливается в положение «1». Это запускает процесс нагрева.
• Загрузку и разгрузку камеры осуществляют, исходя из требований, установленных соответствующей рабочей методикой.
• При окончании работы с сушильным шкафом выключатель «ВЕНТИЛЯЦИЯ» переводится до положения «0». После этого дверь рабочей камеры можно открыть.
  Внимание! Когда вы открываете рабочую камеру, проявите осторожность, чтобы не обжечься от нагретого воздуха.
• По завершении работ сушильный шкаф выключается – для этого выключатели «ВЕНТИЛЯЦИЯ» и «СЕТЬ» переводятся в положение «0».
