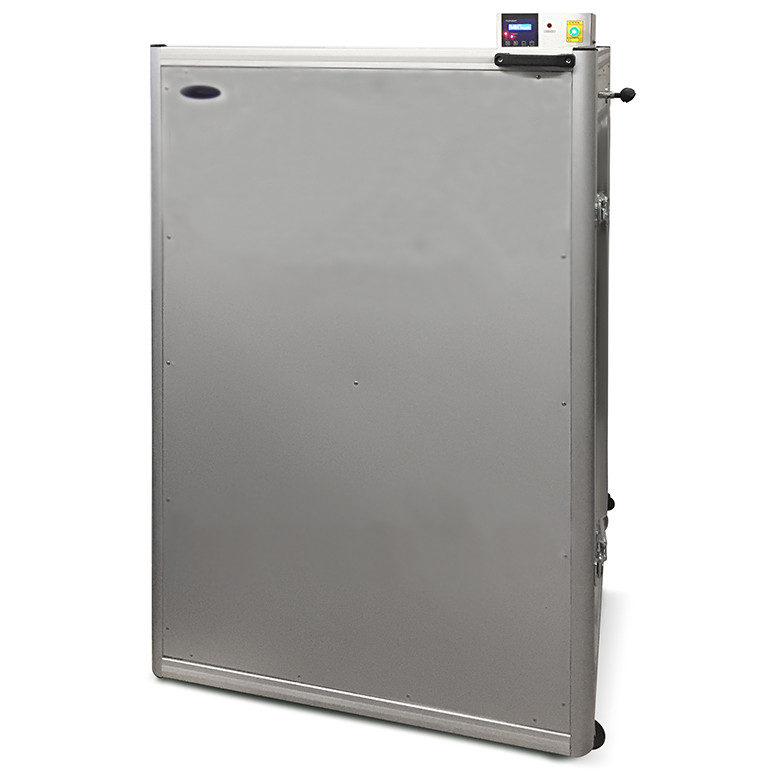

Сушильный шкаф ШС-500

Сушильные шкафы, входящие в серию ШС, используются для термической сушки различных материалов (керамика, стекло, металлы и т.п.), а также их низкотемпературного отпуска. Они используются для обеспечения стабильного поддержания в пределах замкнутого объема рабочей камеры определенных температур (в данном случае +50..250 °C).

Эксплуатация шкафов производится в различных промышленных отраслях:

• Фармацевтика;
• Машиностроение;
• Металлургия;
• Керамика;
• Стекольное производство;
• Ювелирное производство;
• Прочие промышленные отрасли.

Камера изготовлена из нержавеющей стали. Она является устойчивой к испарениям агрессивного характера. По объему рабочей камеры равномерно распределяется температура. Шкафы имеют надежную конструкцию, долговечны при эксплуатации, отличаются легким управлением, удобны для промышленной эксплуатации. Эргономичная конструкция позволяет оперативно произвести замену нагревательных элементов при сохранении теплоизоляции рабочей камеры.

Описание конструкции и принципа работы

1. блок управления;
2. дверь рабочей камеры;
3. замки;
4. двигатель вентилятора.

Сушильный шкаф включает в свою конструкцию металлический корпус. В нем располагается рабочая камера с теплоизолированной конструкцией, блок управления. Внутри рабочей камеры размещены нагревательные элементы, вентилятор, датчик температуры.

Блок управления изготовлен в отдельном корпусе из металла и располагается на правой панели шкафа. В нем находится регулятор температуры, а также прочие средства для управления сушильным шкафом и другая автоматика.

Основные особенности конструкции и управления:

• Стабильная температура в РК поддерживается за счет нагревательных элементов. Регулятор производит нагрев по ПИД закону, создавая и сохраняя установленную температуру;
• На всех электрических печах установлен термоконтроллер, позволяющий проводить электронное управление конструкцией, выполняя цифровую индикацию температуру. Для увеличения безопасности работы с сушильным шкафом используются блокировочные выключатели – они отключают нагрев, выполняя снятие напряжение, в процессе открывания двери. Кроме того, в случае обрыва термопары или увеличении температуры срабатывает защитная система, а также отключается напряжение. Чтобы контролировать величину тока, используются специальные индикаторы;
• В случае необходимости на печи устанавливаются вентиляционные отверстия с закрытой конструкцией. Установка нагревателей производится вертикально вдоль стенок рабочей камеры. При проведении работ на экстремально высоких температурах изделия обжигаются равномерно;
• Сушильный шкаф обладает высоким уровнем теплоизоляции – благодаря этому потери тепла минимизируются, а сама печь имеет экономичную конструкцию;
• Для более удобной работы блок управления может устанавливаться на подставку;
• Органы индикации и управления располагаются на передней панели блока управления. Они отключают и включают нагрев, контролируют наличие перегрева или других аварийных ситуаций.
