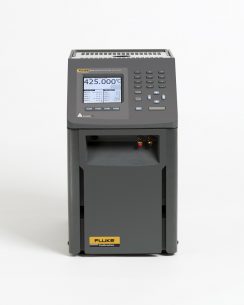

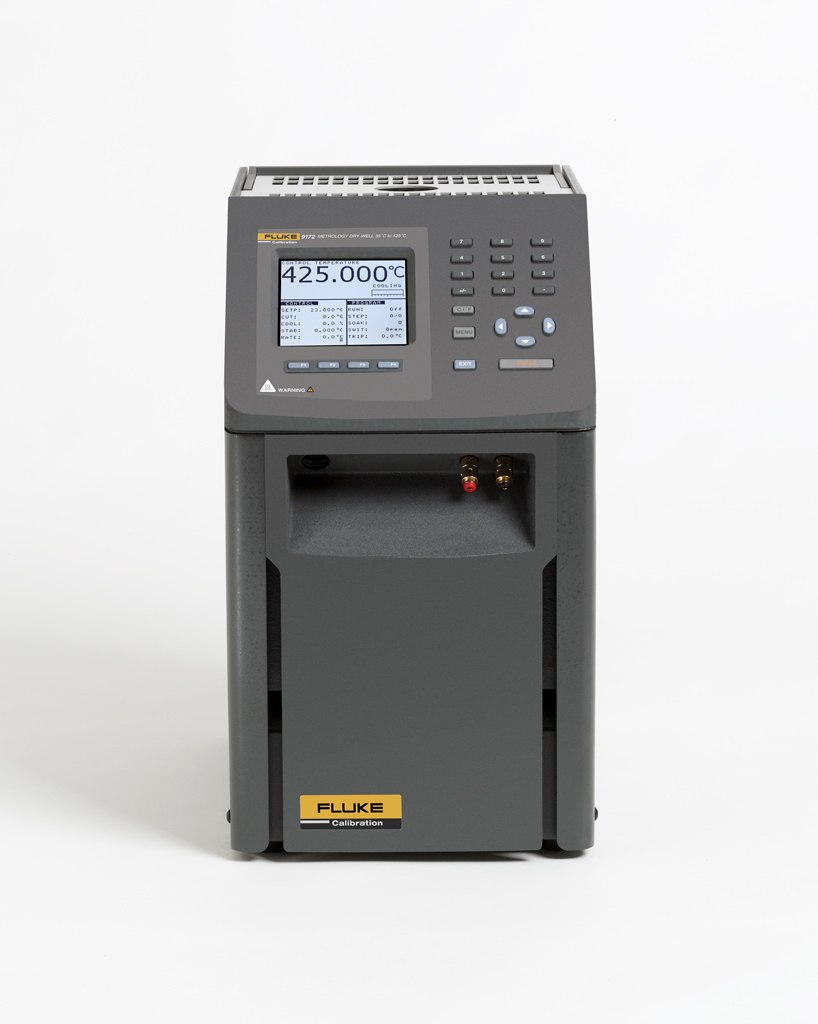

Сухоблочный калибратор температуры Fluke 9172-E-256
Загрузка...
Калибратор температуры Fluke 9172-E-256 служит для измерения параметров работы и калибровки разнотипных термодатчиков в диапазоне от 35 °C до 425 °C. Приборы серии 917x отличаются исключительными для этого класса показателями точности, стабильности и однородности, что в сочетании с мобильной конструкцией и прочным корпусом обеспечивает универсальность этого решения.
Комплектация “E”
Устройство оборудуется латунной вставкой типа “E” с отверстиями метрического формата диаметром 3, 4, 6, 8, 10 мм и эталонным калибровочным колодцем 0.25″.
Преимущества модели
Увеличенная по сравнению с 9170 глубина термостата калибратора температуры помогает значительно уменьшить нарушения проводимости стержня во время высокотемпературных измерений и упрощает испытания длинных термометров.
За счет высокой радиальной однородности Fluke 9172-E-256 и расширения зоны основного градиента, достаточного для точной калибровки, удалось снизить требования к расположению зонда в камере. Кроме того, прибор характеризуется минимальными потерями на гистерезис и устойчивостью к влиянию нагрузки.
Калибратор одинаково хорошо подходит как для работы в лаборатории, так и для проведения измерений на промышленных объектах. Удобная ручка для переноски, относительно небольшие размеры и прочный корпус упрощают тестирование термодатчиков в полевых условиях.
Особенности работы
При работе в ручном режиме пользователь Fluke 9172-E-256 может создать до 4 кастомизированных программ, что ускоряет выполнение рутинных задач. Каждый сценарий включает до 8 температурных установок, время перехода между которыми можно настроить. Также доступен отдельный протокол для проверки работоспособности термопредохранителей.
Подключение к ПК вкупе с использованием ПО “MET/TEMP II” открывает широкие возможности для автоматизации калибровки, расчета коэффициентов аттестации и подготовки отчетов.
Специальный индикатор безопасности оповещает о нагреве блока свыше 50°C, а светозвуковая сигнализация — о достижении предела стабильности.
Технические характеристики Fluke 9172-E-256:
| Fluke 9172-E-256 | |
|---|---|
| Технические характеристики | |
| Диапазон (при температуре окружающей среды 23 °C) |
от 35 до 425 °C |
| Точность показаний | ± 0,1 °C: от 35 до 100 °C ± 0,15 °C: от 100 до 225 °C ± 0,2 °C: от 225 до 425 °C; |
| Стабильность | ± 0,005 °C: от 35 до 100 °C ± 0,008 °C: от 100 до 225 °C ± 0,01 °C: от 225 до 425 °C |
| Осевая равномерность (60 мм) |
± 0,05 °C: от 35 до 100 °C ± 0,1 °C: от 100 до 225 °C ± 0,2 °C: от 225 до 425 °C |
| Радиальная равномерность | ± 0,01 °C: от 35 до 100 °C ± 0,02 °C: от 100 до 225 °C ± 0,025 °C: от 225 до 425 °C |
| Влияние нагрузки (с эталонным пробником 6,35 мм и тремя пробниками 6,35 мм) | ± 0,01 °C на всем диапазоне |
| Гистерезис | 0,04 °C |
| Глубина термостата | 203 мм |
| Разрешение | 0,001 °C |
| Дисплей | ЖКД, °C или °F, по выбору пользователя |
| Клавиатура | Десять клавиш с цифрами и кнопка +/-. Функциональные клавиши, клавиши меню, клавиша °C/°F. |
| Время охлаждения | 220 мин.: с 425 до 35 °C 100 мин.: с 425 до 100 °C |
| Время нагревания | 27 мин.: с 35 до 425 °C |
| Размер (В x Ш x Г) | 366 x 203 x 323 мм |
| Масса | 13,2 кг |
| Электропитание | 115 В перем. тока (± 10 %) или 230 В перем. тока (± 10 %), 50/60 Гц, 1 025 Вт |
| Компьютерный интерфейс | RS-232 interface |
| Отслеживаемая калибровка | Данные при 100 °C, 150 °C, 250 °C, 350 °C и 425 °C |
| Технические характеристики Встроенного эталонного входа | |
| Температурный диапазон | от –200 до 962 °C |
| Диапазон сопротивления | от 0 до 400 Ом, автоматическое переключение пределов измерений |
| Характеристики | Поддиапазоны МТШ-90 4, 6, 7, 8, 9, 10 и 11 Callendar-Van Dusen (CVD): R0, a, b, d |
| Точность сопротивления | от 0 Ом до 20 Ом: 0,0005 Вт от 20 Ом до 400 Ом: 25 миллионных долей |
| Точность температуры (не учитывает погрешность пробника) | 10 Ом ПТС: ± 0,013 °C при 0 °C ± 0,014 °C при 155 °C ± 0,019 °C при 425 °C ± 0,028 °C при 700 °C |
| 25 Ом и 100 Ом ПТС: ± 0,005 °C при –100 °C ±0,007 °C при 0 °C ± 0,011 °C при 155 °C ± 0,013 °C при 225 °C ± 0,019 °C при 425 °C ± 0,027 °C при 661 °C |
|
| Разрешение сопротивления | от 0 Ом до 20 Ом: 0,0001 Ом от 20 Ом до 400 Ом: 0,001 Ом |
| Время измерения | 1 секунда |
| Соединение зонда | 4-проводное экранированное, 5-штифтовой коннектор DIN |
| Калибровка | Аккредитация NVLAP (только для встроенного эталонного входа), отслеживаемая калибровка |
Комплект поставки Fluke 9172-E-256:
- Калибратор Fluke 9172-E-256
- Вкладыш 9172-INSE
- Шнур питания
- Кабель интерфейса RS-232
- Руководство по началу работы
- Руководство пользователя
- Свидетельство о поверке и отметка о поверке
- Изолятор источника
- Плоскогубцы (инструмент для удаления вкладыша)
- Программное обеспечение 9930 Interface-it и руководство пользователя
