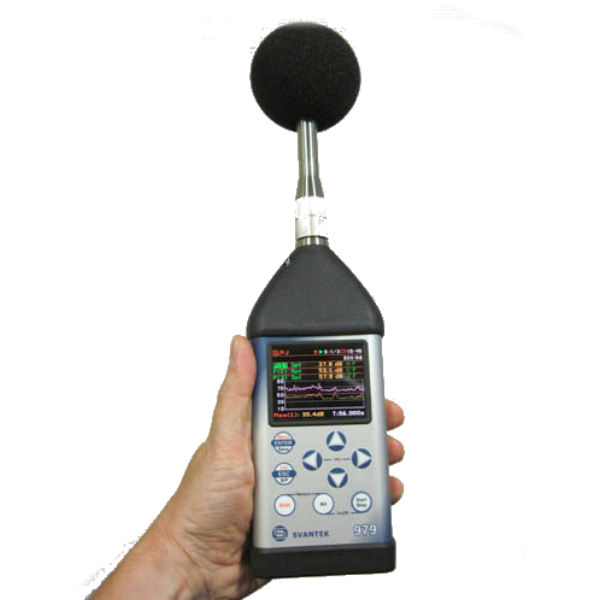

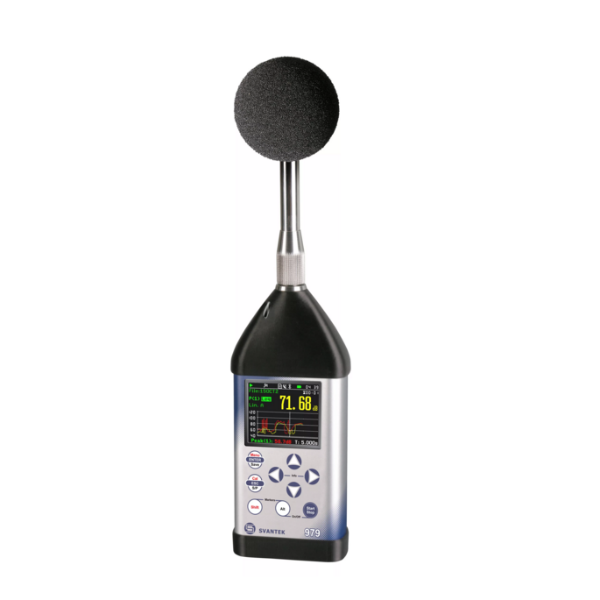

SVAN 979 — цифровой прибор для измерения уровня шума и вибрации: шумомер 1 класса точности по ГОСТ 17187–2010 (IEC 61672:2002) и МЭК 61672:2002, виброметр по ГОСТ ИСО 8041–2006 (ISO 8041:2005), ГОСТ ИСО 10816-1-97, ГОСТ ИСО 2954–97, а также 1/1, 1/3, 1/6, 1/12 октавный анализатор спектра по ГОСТ 17168–82 и МЭК 61260:1995.
Прибор предназначен для общих и санитарно-гигиенических акустических и вибрационных измерений, мониторинга окружающей среды, охраны труда и техники безопасности.
Прочный и лёгкий корпус, портативные размеры, понятный и простой интерфейс пользователя — всё это делают SVAN 979 идеальным прибором для технических и санитарно-гигиенических измерений шума и вибрации на рабочих местах, в жилых и общественных помещениях, в окружающей среде.
Прибор SVAN 979 — незаменимый помощник для экологов, консультантов и инженеров, чья работа связана с изучением распространения и ограничением воздействия шума и вибрации как на людей, так и на технические объекты.
Прибор измеряет вибрационный и акустический сигнал в трех профилях, в каждом из которых задаётся собственныйчастотно-корректирующий фильтр, детектор СКЗ и постоянная времени интегрирования.
В каждом профиле одновременно измеряется несколько функций, таких как:
Возможность сохранения истории измерения результатов каждого профиля на внешнем носителе — SD карте позволяет полностью документировать измерения в течение длительного периода времени (до нескольких суток) и передавать всю записанную информацию на ПК для подготовки протокола отчета об измерении и дополнительной последующей обработки данных с помощью программы SvanPC++.
Прибор обладает большим количеством частотно-корректирующих фильтров:
В режиме Виброметр прибор измеряет виброускорение, виброскорость и виброперемещение.
В режиме анализатора спектра SVAN 979 удовлетворяет требованиямГОСТ 17168–82 и МЭК 61260:1995 и одновременное выполняет широкополосный спектральный анализ во всех 1/1, 1/3, 1/6 и 1/12октавных полосах частот диапазоне от 0,5 Гц до 40000 Гц, при этом вычисляя для каждой полосы статистические параметры.
Дополнительно в приборе доступен узкополосный спектральный анализ сигналов в режиме быстрого преобразования Фурье (БПФ) с высоким (до 1600 линий) разрешением. А также дополнительные вычисление дополнительных функций на основе измеренных данных:
Высокоскоростной USB 2.0 интерфейс обеспечивает связь прибора с ПК в реальном времени. Можно также дистанционно управлять прибором через интерфейс USB HOST или подключать к прибору внешние устройства, такие как USB флешь — диски, жесткие диски, принтеры, модемы, GPS устройства и т. д. Прибором можно управлять через Bluetooth или инфракрасный порт IrDA.
Прибор SVAN 979 поставляется в комплекте с программой SvanPC++, предназначенной для передачи данных в компьютер, просмотра и общей обработки результатов, а также позволяет экспортировать результаты в основные офисные пакеты программ. Дополнительно прибор может быть укомплектован пакетом программыSvanPC++Экологический мониторинг, предназначенным для расширенной обработки и анализа результатов измерений, включая статистическую обработку и автоматическое генерирование отчетов.
Прибор питается от четырех стандартных элементов типа AA, или перезаряжаемых аккумуляторных батарей. Возможно питать прибор от внешнего источника постоянного тока или по интерфейсу USB.
Прочный корпус и портативные размеры делают прибор превосходным инструментом для измерений в полевых условиях.

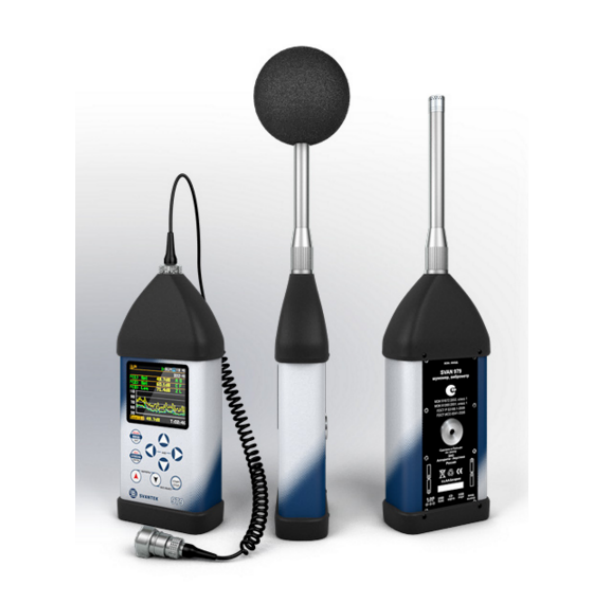

SVAN 979 — виброметр и анализатор спектра
соответствие стандартам
(1 класс точности) |
IEC 651:1979; EN 60651:2001;
IEC 804: 1985; EN 60804: 2000; IEC 61620:1995; IEC 61672-1: 2002; IEC 61260:1995; IEC 61252:1997; ISO 8041: 1990; ISO 8041: 1999; ISO 10816-1: 1995; ГОСТ 17187-2010 (IEC 61672:2002) ГОСТ 17168-82 Фильтры октавные и третьоктавные ГОСТ ИСО 8041-2006 Вибрация. Воздействие вибрации на человека. Средства измерений. ГОСТ ИСО 10816-1-97 Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 1. Общие требования ГОСТ ИСО 2954-97 Вибрация машин с возвратно-поступательным и вращательным движением. Тебования к средствам измерений |
измеряемое значение | Leq, Spl, SEL, LEPd, Lden, Статистика — Ln (L1-L99), LMax, LMin, LPeak, измеряемые одновременно в трёх профилях |
частотный диапазон | от 0,5 Гц до 40 000 Гц |
микрофон | 1/2” конденсаторный микрофон — 40AE фирмы G.R.A.S.(Дания): поляризация 0 В; чувствительность 50 мВ/Па (-26 дБВ/Па отн. 1В/Па); ёмкость 17 пФ;SV 17 — микрофонный предусилитель |
диапазон измерений | 12 дБA ÷ 123 дБА СКЗ (диапазон Нижний); 20 дБА ÷ 140 дБА СКЗ (диапазон Верхний); 22 дБA ÷ 123 дБА СКЗ (диапазон Нижний с учётом отстройки от порога уровня собственного шума в 10 дБ); 30 дБА ÷ 140 дБА СКЗ (диапазон Верхний с учётом отстройки от порога уровня собственного шума в 10 дБ). |
линейные рабочие диапазоны с отстройкой от уровня собственного шума 10 дБ | два диапазона: 22 дБА — 120 дБА; 30 дБА — 140 дБА |
уровень собственного шума с микрофоном | < 12 дБА |
уровень собственного шума при измерении с электрическим эквивалентом микрофона ST02 | < 11 дБА |
общая погрешность при измерении в нормальных условиях | < 0,7 дБ |
частотные корректирующие характеристики (фильтры) | A, C, Z, B по ГОСТ 53188.1-2008 (МЭК 61672-1:2002);
G по ИСО 7196 |
тип временного усреднения | линейное, экспоненциальное |
постоянные времени экспоненциального усреднения | Slow, Fast по ИСО 61672, Класс 1, ГОСТ 53188-1-2008, Impuls по ИСО 60804, Класс 1 |
постоянные времени линейного усреднения | — от 1 секунды до 24 часов с шагом 1 секунда;
— до бесконечности — (Н/О). |
циклы временного усреднения (линейного и экспоненциального) | — от 1-го цикла до 1000 циклов;
— бесконечное количество циклов — (Н/О). |
возможность когерентного усреднения | тип триггера: Фронт+, Фронт-, Порог+, Порог-, Градиент, внешний триггер |
тип СКЗ детектора | цифровой, истинный СКЗ с ПИК детекцией, разрешение — 0,1 дБ; диапазон — 327,7 дБ |
измеряемое значение | СКЗ, MAX, ПИК, ПИК-ПИК, виброускорение, виброскорость, виброперемещение |
частотный диапазон | от 0,1 Гц до 40 000 Гц — измерительный блок
реально измеряемый диапазон зависит от частотной характеристики используемого акселерометра |
акселерометр | тип IEPE/ICP (TNC разъём):
— штатно SV80 — с чувствительностью 10 мВ/мс2: — другими типами акселерометров по заказу покупателя; |
диапазон измерений | от 0,003 м/с2 до 352 м/с2 с акселерометром SV80 |
линейные рабочие диапазоны | два диапазона 60 дБ — 152 дБ; 80 — 172 дБ |
уровень собственного шума при закороченном входе | < 30 дБ |
фильтры верхних частот | HP1, HP3, HP10
удаляют низкочастотные помехи и измеряют виброускорение в частотном диапазоне начиная с 1Гц, 3Гц, 10Гц |
интегрирующие фильтры | Vel1, Vel3, Vel10
реализуют процедуру однократного интегрирования, результат измерения — виброскорость Dil1, Dil3, Dil10 реализуют процедуру двойного интегрирования, результат измерения — виброперемещение |
интегрирующие фильтры | Vel1, Vel3, Vel10
реализуют процедуру однократного интегрирования, результат измерения — виброскорость Dil1, Dil3, Dil10 реализуют процедуру двойного интегрирования, результат измерения — виброперемещение |
интегрирующий фильтр для технических измерений | VelMF измерение виброскорости в частотном диапазоне от 10 Гц до 1000Гц Гц в соответствии с требованиями: ГОСТ ИСО 10816-1-97 Вибрация. Контроль состояния машин по результатам измерений вибрации на не вращающихся частях. Часть 1. Общие требования ГОСТ ИСО 2954-97 Вибрация машин с возвратно-поступательным и вращательным движением. Требования к средствам измерений. |
частотные корректирующие характеристики (корректирующие фильтры) | Wh корректирующие фильтры требованиями ИСО 8041:1999, ГОСТ ИСО 8041-2006, ГОСТ 12.1.012-2004, ГОСТ 31191.1-2004, ГОСТ 31192.1-2004 |
общая погрешность при измерении виброускорения | < ± 0,5 дБ |
первичные преобразователи | микрофоны:
— 1/2” конденсаторный микрофон — 40AE фирмы G.R.A.S.(Дания) для измерения до 20 кГц — 1/2” конденсаторный микрофон — 40AМ фирмы G.R.A.S.(Дания) для измерения до 40 кГц — другими типами акселерометров по заказу покупателя; прямой вход по напряжению |
1/1 октавные фильтры | шестнадцать 1/1 октавных фильтров шестого порядка с центральными частотами от 1 Гц до 31,5 кГц, измеряющих в реальном времени |
1/3 октавные фильтры | сорок восемь 1/3 октавных фильтров шестого порядка с центральными частотами от 0,8 Гц до 40 кГц, измеряющих в реальном времени |
1/6 октавные фильтры | девяносто 1/6 октавных фильтров шестого порядка с в диапазоне частот от 0,7 Гц до 20 кГц, измеряющих в реальном времени. |
1/12 октавные фильтры | сто шестьдесят 1/12 октавных фильтров шестого порядка с центральными частотами от 0,6 Гц до 20 кГц, измеряющих в реальном времени |
количество линий вычисления спектра мощности в реальном времени | 1600, 800, 400 |
частота оцифровки | 96 кГц |
временные окна | Ханнинга; прямоугольное; с плоской вершиной; Кайзера-Бесселя |
усреднение | линейное, линейное с накоплением |
частотные диапазоны | от 0 Гц до: 78,0 Гц; 156,0 Гц; 312,0 Гц; 625,0 Гц; 1,25 кГц; 2,5 кГц; 5,0 кГц; 10,0 кГц; 20 кГц; 40 кГц |
перекрытие | до 99% |
измеряемое значение | измерение дозиметрических параметров: DOSE, D_8h, LAV, E, T_8h, SEL8, PSEL, PCTP, PCTC в соответствии с ИСО 61252-2000 |
микрофон | SV 25 — 1/2” конденсаторный микрофон с поляризацией 0 В со встроенным предусилителем |
измеряемое значение | Измерение времени реверберации выполняется по трём измеряемым коэффициентам EDT, RT20 и RT30 для каждой 1/3 октавной полосы в соответствии с ISO 3382-2:2008 |
измеряемое значение | длительная запись входного сигнала (за все время измерения) в оцифрованном виде в формате аудиосигнала (расширение файла waw). Данный результат представляет исходный сигнал без детектирования и фильтрации |
количество каналов | один |
АЦП | частота дискретизации 96 кГц; глубина квантования 24 бита |
дисплей | графический OLED 2,4 »; размер 320 х 240 точек; супер контрастность 10000:1 |
память | встроенная до 32 мБ флеш память; 768 кБ RAM память внешняя микро SD карта памяти или микро SDHC карта памяти; поддерживаемый объём памяти — 16 Гб |
порты и протоколы для коммуникации | RS-232, USB, USB HOST, IrDA (инфракрасный порт), Bluetooth, GPRS модем |
питание | — четыре батарейки размера АА (штатно); — четыре перезаряжаемых аккумулятора, размера АА; — от компьютера через USB порт; — от сети 220В при подключении через сетевой адаптер |
размер | 305 мм х 79 мм х 39 мм (с микрофоном и предусилителем) |
вес | 0,6 кГ с батарейками, предусилителем и микрофоном |
* — при заказе необходимо уточнить возможность включения опции в приборе
