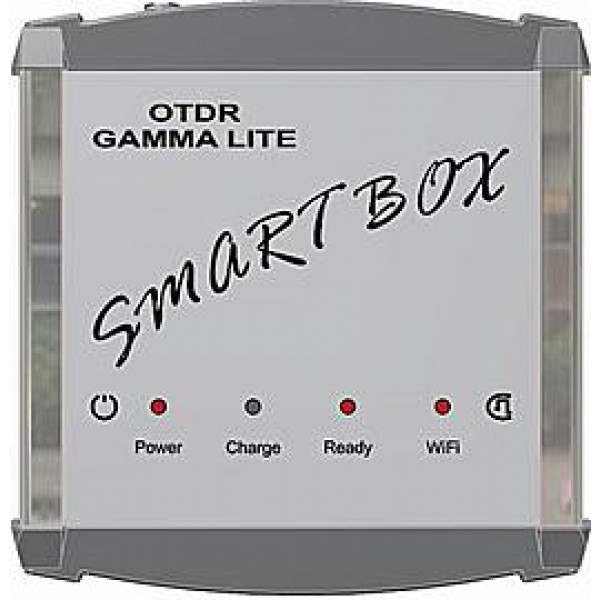

Связьприбор OTDR Gamma Lite SMART BOX — оптический рефлектометр
СвязьПрибор OTDR Gamma Lite SMART BOX – оптический рефлектометр для измерения затухания в оптических волокнах (ОВ) и их соединениях, длины ОВ и расстояния до мест неоднородностей оптического кабеля в...
Загрузка...В наличии много
79800 руб.RUB
СвязьПрибор OTDR Gamma Lite SMART BOX – оптический рефлектометр для измерения затухания в оптических волокнах (ОВ) и их соединениях, длины ОВ и расстояния до мест неоднородностей оптического кабеля в волоконно-оптических системах передачи. Рефлектометр может применяться при производстве ОВ и оптических кабелей, а также монтаже и эксплуатации волоконно-оптических линий связи для контроля состояния кабелей и прогнозирования неисправностей в них. Может работать в лабораторных и полевых условиях.
SMART BOX предназначен для удаленного измерения оптических рефлектограмм. Для этого прибор оснащен широким набором коммуникационных интерфейсов: WiFi, Ethernet, USB, а также имеет встроенную аккумуляторную батарею для удобного использования полностью без проводов. Для проведения измерений предполагается подключение прибора к управляющей платформе: персональному компьютеру, ноутбуку, планшетному компьютеру, смартфону. Операционные системы управляющей платформы: Android / iOS / Windows / Linux / MacOS.
Технические характеристики OTDR Gamma Lite SMART BOX
- длина волны оптического излучения на выходе рефлектометра: 1,31±0,02 / 1,55±0,02 мкм;
- диапазоны измеряемых расстояний для одномодовых ОВ: 0,2; 0,5; 1,2; 2,5; 5; 10; 25; 50; 100; 200 км;
- длительность зондирующих импульсов: 6÷20 000 нс;
- динамический диапазон: 33/31 дБ для длины волны 1310/1550 нм.
- пределы допускаемой абсолютной погрешности при измерении затухания: не более ±(0,05α), дБ, где α — измеренное затухание, дБ;
- дискретность отображения затухания: 0,001 дБ;
- число точек: до 80000;
- интервал дискретизации: 0,08 – 40 м;
- мертвая зона по затуханиям: не более 7 м;
- мертвая зона по событиям: не более 3 м;
- одномодовые ОВ подключаются к рефлектометру через оптический разъем типа FC;
- связь с ПК осуществляется через разъем USB;
- управление прибором с удаленного компьютера по протоколу TCP/IP осуществляется через разъем Ethernet или по Wi-Fi;
- питание рефлектометра может осуществляться:
- от встроенной аккумуляторной Li-Ion батареи (7,2В; 2,2Ач),
- от внешнего источника питания (12÷16 В),
- сети переменного тока с напряжением 220±22 В и частотой 50,0±1 Гц через блок питания с выходным напряжением 15 В, входящий в комплект поставки;
- время заряда аккумуляторной батареи: 4 часа;
- габариты рефлектометра: 120х125х45 мм;
- вес рефлектометра: 0,6 кг.
Условия эксплуатации:
- температура окружающего воздуха: от -10 до +50°С;
- относительная влажность воздуха: не более 90% при 25°С;
- атмосферное давление: от 70 до 106,7 кПа
Комплект поставки OTDR Gamma Lite SMART BOX:
-
рефлектометр — 1 шт;
-
блок питания, выходное напряжение 15В — 1 шт;
-
кабель интерфейсный USB — 1 шт;
-
кабель интерфейсный Ethernet (прямой) — 1 шт;
-
аккумуляторная батарея — 1 шт;
-
кабель оптический соединительный одномодовый с разъемами FC — 1 шт;
-
компакт-диск с программным обеспечением — 1 шт;
-
руководство по эксплуатации — 1 шт.
