Течеискатель корреляционный Искор-222
Назначение
Определение корреляционным методом местоположения утечек из трубопроводов
Проведение трассировки подземных коммуникаций
Проведение трассировки неметаллических трубопроводов...
Загрузка...В наличии много
557526 руб.RUB
Цена без скидки: 574770
-3%
Экономия 17244
Назначение
- Определение корреляционным методом местоположения утечек из трубопроводов
- Проведение трассировки подземных коммуникаций
- Проведение трассировки неметаллических трубопроводов акустическим методом
- Уточнение места утечки акустическим течеискателем
- Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов
- Поиск места повреждения силового кабеля индукционным и акустическим методами.
Рекомендуемые области применения Искор-222
- Теплосети
- Водоканал
- Продуктопроводы
Выполняемые функции
- Поиск места разгерметизации трубопровода корреляционным и акустическим методами;
- Поиск подземных коммуникаций (кабели, трубопроводы);
- Трассировка неметаллических трубопроводов акустическим методом;
- Поиск мест повреждения силовых кабелей индукционным и акустическими методами.
Основные преимущества Искор-222
- наличие радиоканалов;
- высокая помехозащищенность;
- оперативность и скорость расчетов;
- ударозащищенные водонепроницаемые датчики;
- малые габариты и вес;
- высокая точность определения мест разгерметизации, удобство в эксплуатации;
- возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц);
- проведение трассировки подземных коммуникаций в активном режиме от генератора;
- проведение трассировки трубопроводов акустическим методом.
Применение
- Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
- Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.
Технические характеристики Искор-222:
| Параметр | Значение |
|---|---|
| Диапазоны (при скорости звука 1300м/сек) | 100, 250, 500, 1000, 2000 м |
| Точность | 0,1% от диапазона |
| Диаметр контролируемого трубопровода, мм | 25 … 800 |
| Дальность радиосвязи, м | до 200 |
| Минимальное давление в трубопроводе, кг/см2 | 1,5 |
| Фильтры: нижних частот/верхних частот Гц | 100, 300, 600/630, 1250, 2500 |
| Рабочие частоты коррелятора, Гц | 60 … 5000 |
| Питание вычислителя коррелятора, В | 4 шт. типа «АА» Ni-Mh, 2,3 А/ч, аккумуляторы |
| Радиосвязь с внешним модулем | 2,4 ГГц |
| Температура окружающей среды, ºС | -20 … +40 |
| Дисплей | Графический, LCD, 320х240 точек |
| Корпус | IP42 |
| Размеры | 125х227х45 мм |
| Масса | 1,0 кг |
| Генератор «АГ-144.1» | ||
|---|---|---|
| Частоты генерируемого сигнала, Гц | ||
| Частоты SIN f1 / f2 / f3, ±0,1% | 512/1024/8192 | |
| Частоты следования ударов нч / сч / вч | 0,5/1/2 | |
| Режимы генерации | «SIN» «непрерыв» «SIN» «  »«SIN» «3част» «УДАР» |
|
| Выходные параметры синусоидальной генерации | ||
| Максимальное выходное напряжение, В | ||
| при автономном питании с добавлением внешнего аккумулятора 12/24В — при питании от сетевого блока |
220 330 140 |
|
| Выходная мощность, Вт | ||
| при автономном питании с добавлением внешнего аккумулятора 12/24В — при питании от сетевого блока |
От 7,5 до 120 От 45 до 180 От 18 до 72 |
|
| Допустимое сопротивление нагрузки | любое (0…∞) | |
| Согласование с нагрузкой | автоматическое | |
| Источники питания | Встроенный акк.комплект Сетевой блок питания |
|
| Габаритные размеры электронного блока (кейса), не более, мм | 250х215х165 | |
| Вес электронного блока, не более, кг | 8,5 | |
| Условия эксплуатации | ||
| Допустимый диапазон температур окружающей среды при эксплуатации | минус 30…+45ºС | |
| Класс климатической защиты | IP54 | |
| Приемник «АП-027» | ||
|---|---|---|
| ПАРАМЕТР | ДАТЧИКИ | |
| ЭМД/ДКИ/ДОДК/КИ/НР | АД | |
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ — символы и значения выбираемых режимов и параметров — анимированная шкала уровня входного сигнала — цифровое значение и анимированная шкала уровня выходного сигнала — график (движущаяся диаграмма) уровня выходного сигнала — частотный спектр выходного сигнала — цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | |
| Головные телефоны -синтезированный звук ЧМ. | — | |
| Встроенный излучатель — синтезированный звук ЧМ. | ||
| Питание | Напряжение 4…7В. — аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или — щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | |
| Время непрерывной работы, не менее | 20 часов | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 220*102*42 мм | |
| Масса электронного блока, не более | 0,46 кг | |
| Электромагнитный датчик «ЭМД-247» | |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
| Датчик акустический «АД-227» | |
|---|---|
| Чувствительность, V/g | 5 |
| Габаритные размеры прибора, не более, мм | 105х75 |
| Масса, не более, кг | 1,5 |
| Индуктивная антенна «ИЭМ-301.3» | |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
| Механизм ударный «УМ-112М» | |
|---|---|
| Рабочее положение крепления ударного механизма на трубу: допустимое — оптимальное для максимальной дальности трассировки — |
любое верхнее |
| Длина соединительного кабеля, не менее, м | 5 |
| Диаметр исследуемой трубы, мм | от 50 |
| Габаритные размеры, не более, мм | 90 х 200 |
| Масса комплекта, не более, кг | 3 |

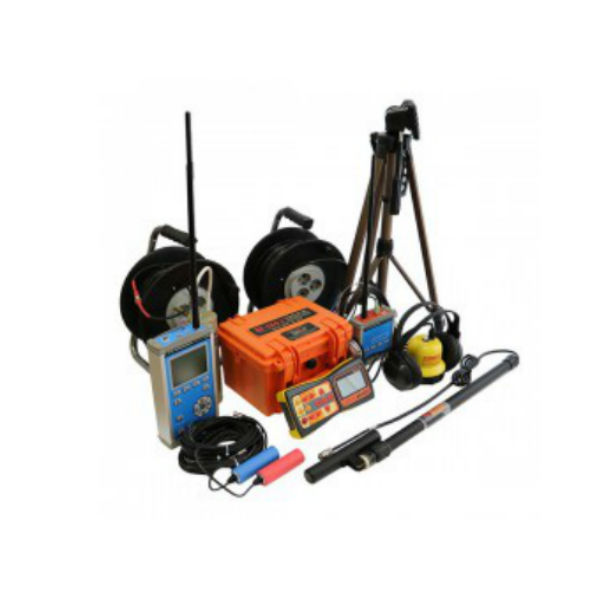

Комплект поставки Искор-222:
- Корреляционный течеискатель (ВУ) — 1 шт.
- Внешний модуль — 1 шт.
- Датчик — 2 шт.
- Антенна — 2 шт.
- Удлинитель сигнального провода на катушках (25 м) — 2 шт.
- Штатив — 1 шт.
- Сетевой адаптер — 2 шт.
- Аккумуляторные батареи Ni-Mh типа «АА» — 8 шт.
- Генератор АГ-144.1
- Приемник АП-027
- Акустический датчик АД-227
- Электромагнитный датчик ЭМД-247
- Ударный механизм УМ-112
- Руководство по эксплуатации
- Транспортные сумки
