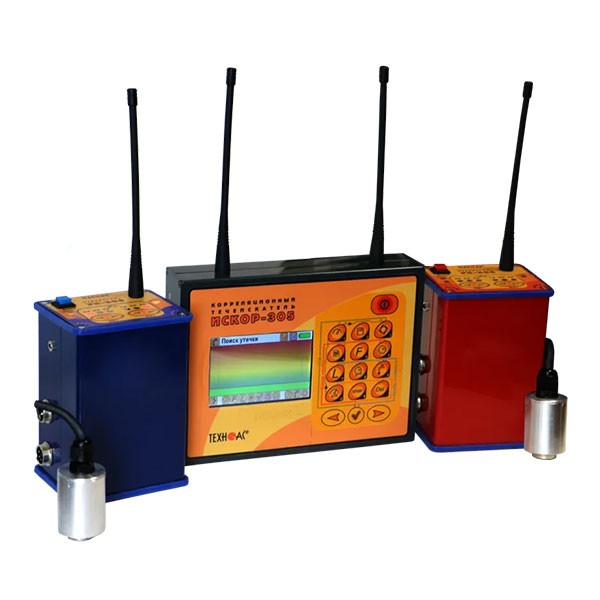

Течеискатель корреляционный Искор-305
Корреляционный течеискатель “ИСКОР-305” - переносной прибор, предназначенный для точного и быстрого обнаружения мест утечек, жидкости из скрытых коммуникаций и несанкционированных врезок в...
Загрузка...В наличии много
580748 руб.RUB
Цена без скидки: 598710
-3%
Экономия 17962
Корреляционный течеискатель “ИСКОР-305” — переносной прибор, предназначенный для точного и быстрого обнаружения мест утечек, жидкости из скрытых коммуникаций и несанкционированных врезок в трубопроводах хозяйственно-питьевого водоснабжения, горячего водоснабжения, отопления и других систем трубопроводов, при условии, что транспортируемая среда в трубопроводе под давлением.
“ИСКОР-305” позволяет фиксировать акустические сигналы при помощи двух пьезоэлектрических акустических датчиков и отображает график корреляционной функции. Регулируемый фильтр помогает выделить нужный сигнал и ограничить влияние помех.
Индикация утечки осуществляется визуально по графику корреляционной функции.
Применение
- Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
- Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.
- Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.
Рекомендуемые области применения
- Теплосети
- Водоканал
- ЖКХ
- Продуктопроводы
Основные преимущества
- Наличие двух радиоканалов;
- Высокая помехозащищенность, регулируемый фильтр;
- Оперативность и скорость расчетов;
- Ударозащищенные водонепроницаемые датчики;
- Малые габариты и вес;
- Высокая точность определения мест разгерметизации, удобство в эксплуатации;
- Визуальная индикация утечки по графику корреляционной функции.
Технические характеристики Искор-305:
| Параметр | Значение |
|---|---|
| Длина диагностируемого участка трубопровода, м | от 10 до 1000 |
| Диаметр трубопровода, мм | от 25 до 800 |
| Давление в трубопроводе, атм | не менее 1,5 |
| Точность определения утечки (максимума корреляционной функции) при усреднении по 60 измерениям, см: | |
| — от 10 до 250 м | не более ±5 |
| — от 250 до 500 м | не более ±10 |
| — от 500 до 1000 м | не более ±15 |
| Время построения корреляционной функции при усреднении по 60 измерениям, мин: | |
| — от 10 до 250 м | не более 3 |
| — от 250 до 500 м | не более 4,5 |
| — от 500 до 1000 м | не более 4,5 |
| Частоты фильтрации сигнала утечки: | |
| — фильтр нижних частот, кГц | 1,0; 1,5; 2,2 |
| — фильтр верхних частот, кГц | 0,3; 0,4; 0,5 |
| — цифровой фильтр, Гц | от 65 до 4500 |
| Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, м | не менее 500 |
| Дисплей | графический, TFT, 320х480 точек |
| Электропитание | встроенные Li-Ion аккумуляторы |
| Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, час | не более 6 |
| Допустимый диапазон температур окружающей среды при эксплуатации, °С | от минус 25 до 45 |
| Время непрерывной работы, час: | |
| — в нормальных условиях | не менее 8 |
| — при пониженной температуре минус 25°С | не менее 6 |
| Средняя наработка на отказ, час | не менее 2000 |
| Класс защиты от внешних воздействий: | |
| — акустического датчика АДК-305 | IP65 |
| — предусилителя-передатчика УП-305 | IP51 |
| — корреляционного приемника КП-305, источника питания, зарядного устройства | IP42 |
| Габаритные размеры, мм: | |
| — акустического датчика АДК-305 | Ø36, Н=68, Lкабеля=5 м |
| — предусилителя-передатчика УП-305 | 135×95×78 |
| — корреляционного приемника КП-305 | 152×203×51 |
| Масса, кг: | |
| — акустического датчика АДК-305 | 0,3 |
| — предусилителя-передатчика УП-305 | 0,9 |
| — корреляционного приемника КП-305 | 1,3 |
Комплект поставки Искор-305:
| Наименование | Количество |
|---|---|
| Приемник корреляционного течеискателя «КП-305» | 1 шт. |
| Предусилитель-передатчик «УП-305» красный | 1 шт. |
| Предусилитель-передатчик «УП-305» синий | 1 шт. |
| Акустический датчик «АДК-305» | 2 шт. |
| Антенна | 4 шт. |
| Источник питания | 1 шт. |
| Кабель-разветвитель для зарядки | 1 шт. |
| SD-карта (8 Гб) | 1 шт. |
| Картридер USB — SD/MicroSD | 1 шт. |
| Наушники | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Чемодан-кейс | 1 шт. |
