Течеискатель акустический Успех АТ-407НД с функцией диагностирования запорной арматуры
Загрузка...
Течеискатель с функцией диагностирования запорной арматуры «Успех АТ-407НД» предназначен для обнаружения мест разгерметизации подземных трубопроводов систем тепло-, водо-, газо-, нефтеснабжения на глубине до 3 м в канальной и без канальной прокладке.
Поиск мест повреждения производится акустическим методом.

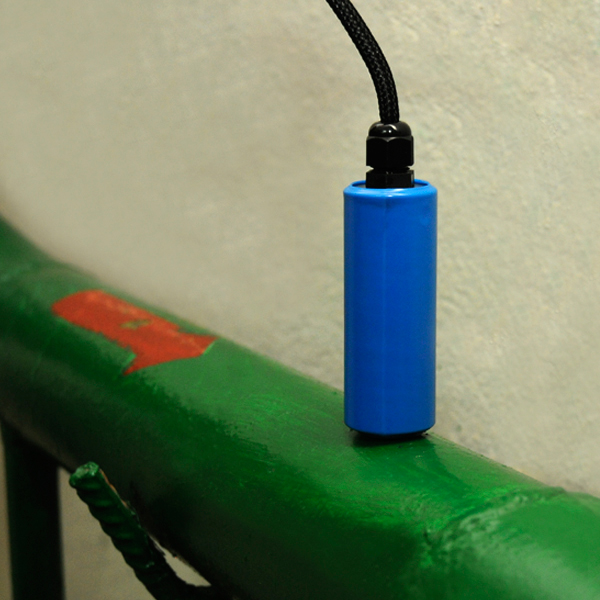

В состав комплекта входит комплект «АДМ-227», состоящий из малогабаритного акустического датчика с магнитным основанием и удлинительного штыря.
Наличие в составе течеискателя комплекта «АДМ-227» позволяет проводить работы по поиску утечек и контролю состояния запорной арматуры, как на металлических, так и на пластиковых трубах малого диаметра.
Течеискатель позволяет выявлять нарушения герметичности запорной арматуры. При нарушении уплотнения запорного элемента происходит утечка продукта (жидкости или газа). Характерные акустические шумы утечки улавливаются высококачественным микрофоном датчика комплекта «АДМ-227».
Рекомендуемые области применения
- ЖКХ
- Теплосети
- Водоканал
Технические характеристики:
| Приемник «АП-027» | ||
| ПАРАМЕТР | ДАТЧИКИ | |
| ЭМД/ДКИ/ДОДК/КИ | АД | |
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ — символы и значения выбираемых режимов и параметров — анимированная шкала уровня входного сигнала — цифровое значение и анимированная шкала уровня выходного сигнала — график (движущаяся диаграмма) уровня выходного сигнала — частотный спектр выходного сигнала — цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | |
| Головные телефоны -синтезированный звук ЧМ. | — | |
| Встроенный излучатель — синтезированный звук ЧМ. | ||
| Питание | Напряжение 4…7В. — аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или — щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | |
| Время непрерывной работы, не менее | 20 часов | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 220*102*42 мм | |
| Масса электронного блока, не более | 0,46 кг | |
| Акустический датчик «АД-227» | |
| Чувствительность, V/g | 5 |
| Габаритные размеры прибора, не более, мм | 105х110 |
| Масса, не более, кг | 1,2 |
Состав комплекта:
- Приемник «АП-027»
- Комплект акустического датчика «АД-227»
- Комплект «АДМ-227»
- Головные телефоны
- Держатель
- Крестовая отвертка
- Сумка для комплекта
- Руководство по эксплуатации. Паспорт «Успех АТ-407НД»
Дополнительное оборудование:
- Датчик контроля качества изоляции «ДКИ-117»
- Датчик-определитель дефектов коммуникаций «ДОДК-117»
- Клещи индукционные «КИ-110»
- Накладная рамка «НР-117»
- Кабель-адаптер для КИ-110.
