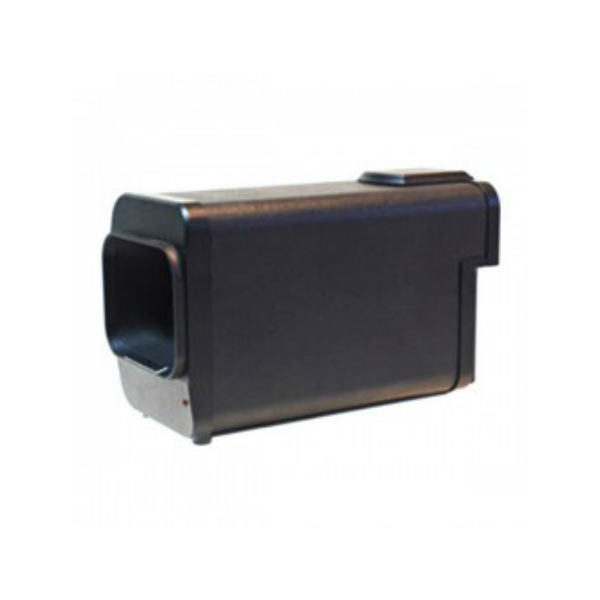

Тепловизионный комплекс Термограмма ТС
Назначение Термограмма ТС
Измерение температурных полей объектов, неразрушающий контроль.
Измерение коэффициента теплового излучения объекта.
Измерение плотности тепловых потоков.
...
Загрузка...В наличии много
по запросу
по запросу
Назначение Термограмма ТС
- Измерение температурных полей объектов, неразрушающий контроль.
- Измерение коэффициента теплового излучения объекта.
- Измерение плотности тепловых потоков.
- Измерение сопротивления теплопередачи и термическое сопротивление ограждающих конструкций.
- Измерение влажности воздуха.
- Измерение точки росы.
- Визуализация возможности конденсации влаги на поверхности объектов.
- Запоминание тепловизионного и видимого изображения объекта контроля.
Особенности тепловизора Термограмма ТС
- Высокая чувствительность.
- Высокое пространственное разрешение.
- Возможность автономной работы.
- Автоматическая привязка для измерения абсолютных температур.
- Подключение к компьютеру через принтерный (LPT) порт.
- Тепловизор представляет собой прецизионный оптико-механический сканирующий инфракрасный прибор для визуализации и измерения тепловых полей. Прибор внесен в Госреестр и является средством измерения. Сертификат об утверждении типа средств измерения № 13378.
- Термограф разработан на основе 30-летнего опыта работы в области создания ИК-систем и с учетом требований, предъявляемых к мобильной аппаратуре, используемой на предприятиях энергетики, топливно-энергетического, химического и нефтегазового комплексов, коммунального хозяйства, в строительстве, медицине и в других областях.
- Обеспечивает эффективную работу при обследовании зданий высотой до 40-ти этажей и выше.
Принцип работы Термограмма ТС
Принцип работы тепловизора основан на сканировании температурного излучения в поле зрения камеры оптико-механическим сканером с одноэлементным высокочувствительным ИК-приемником и трансформации этого излучения в электрический сигнал аналого-цифровым преобразователем.
Камера содержит зеркально-линзовую оптику с малым количеством отражающих поверхностей, что уменьшает потери оптической системы и упрощает ее настройку.
Применение особых методов сканирования, таких как суммирование кадров и усреднение, позволяет повысить чувствительность прибора до 0,02°С.
Опыт, приобретенный нами за многие годы исследований в области термографии, показывает, что для большинства практических применений достаточно сканировать кадр за 1-2 секунды из-за того, что термические процессы в объектах исследования развиваются намного медленнее.
Технические характеристики Термограмма ТС:
| Параметр | Значение |
|---|---|
| ИК-приемник | InSb, охлаждение приемника — жидкий азот. |
| Время автономного режима работы | 8 часов |
| Диапазон измерения температуры | -40°С — +300°С (по заказу от -60°С) |
| Диапазон рабочих температур | -40°С — +60°С |
| Температурное разрешение на уровне 30°С по всему полю зрения | 0,05°С (0,02°С) |
| Погрешность измерения абсолютных температур по АЧТ по всему полю зрения | +/- 1°С или +/- 1% от диапазона |
| Спектральный диапазон | 3,5 — 5 мкм |
| Поле зрения | Не менее 25 x 20° |
| Число элементов разложения в строке | 640 |
| Число строк в кадре | 480 |
| Время формирования кадра (три скорости сканирования) | Не более 0.5 сек., 1.6 сек., 3.2 сек. |
| Разрешение встроенной видеокамеры | 640 х 480 |
| Встроенный лазерный целеуказатель | лазер, 1мВт / 635 нм, красное свечение |
| Диапазон измерения коэффициента теплового излучения | 0,5 — 1 |
| Диапазон измерения плотности тепловых потоков | 5 — 500 Вт/М2 |
| Диапазон измерения сопротивления теплопередачи | 0,05 – 5 м2хК/Вт |
| Основная относительная погрешность измерения плотности тепловых потоков, не более | ±7 % |
| Диапазон измерения влажности воздуха | 3 – 97 % |
| Погрешность измерения влажности воздуха | ±3% |
| Вычисление температуры точки росы | При температуре воздуха от — 40°C до +45°С |
| Вес ИК-камеры | Не более 1.4 кг |
Комплект поставки Термограмма ТС:
- Инфракрасная камера в соответствии для тепловизионных комплектов требованиям предъявляемым к средствам измерений, и их регистрации в соответствующих документах до + 300 °С;
- Процессорный блок на базе компьютера типа NETBOOK;
- Программное обеспечение для обработки термограмм и подготовки отчетов;
- Аккумуляторы — 2 шт.
- Сетевое зарядное устройство;
- Комплект соединительных кабелей;
- Штатив;
- Термос;
- Термометр контактный ТК5.06 с комплектом из 3-х сменных зондов;
- Измеритель теплового потока ИТП МГ4 «Поток».
