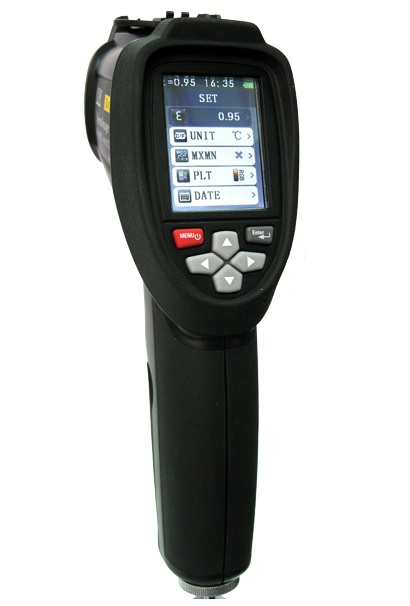

Тепловизор CEM DT-9868
Загрузка...
Тепловизор CEM DT 9868 наиболее недорогой тепловизор, оснащен матрицей 32х31, с чувствительностью 0,150 C.
К особенностям тепловизора DT-9868 можно отнести несвойственную для тепловизоров начального уровня функциональность, а именно возможность слияния видимого и теплового изображений, автоматическая установка маркеров на наиболее нагретые и холодные точки, в том числе и в режиме видеокамеры. Термограммы в тепловизорах можно хранить на карте памяти microSD и переностить на ПК для документирования.
Области применения
Тепловизор DT-9868 с поверкой предназначен для локализации энергонагруженных элементов и мест утечек тепла/холода на небольших расстояниях от исследуемого объекта: 0,5 м, 1,0 м, 2,0 м. Поэтому DT9868 удобен в первую очередь электрикам для которых есть задача инспекции распределительных щитов на предмет быстрой локализации нагретых элементов (кабелей / выключателей и пр.), установщикам металлопластиковых окон, для контроля качества теплоизоляции на небольших участках, поиск мест утечек тепла, инспекция электронных сборок.
Особенности:
- Матрица: 32х31, чувствительность: 0,150 ºC
- Дисплей 2,2″, 320 х 240
- Температурный диапазон: от -20 °С до +300 °С

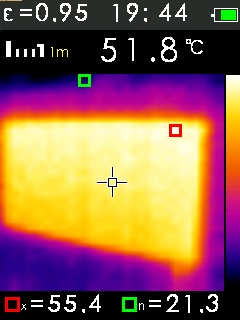

- Автоматическое распознавание “горячих/холодных” областей, обеспечивается быстрое выявление энерго нагруженных элементов
- Интерфейс: USB, microSD
Тепловизор CEM DT-9868 характеристики:
| Диапазон измерения температур (тепловизор) | от -20 ºC до 300 ºC; ±2,0% или 2,0 ºC | ||
| Матрица | |||
| Размер матрицы | 32 х 31 | ||
| Тип детектора | FPA неохлаждаемый, 25 мкм | ||
| Спектральная чувствительность | от 6,5 до 14 мкм | ||
| Тепловая чувствительность | < 0,150 °С, при 30°С | ||
| Коэффициент излучательной способности | настраиваемый; от 0,10 до 1,0; шаг: 0,01 | ||
| Коррекция по температуре окружающей среды | есть | ||
| Оптика | |||
| Фокус | фиксированный | ||
| Углы обзора | 38° × 38° | ||
| Визуализация | |||
| Дисплей | цветной TFT, 320 х 240, диагональ: 2,2” | ||
| Типы изображений | термограмма + видео изображение | ||
| Коррекция паралакса для видимого и термоизображений | есть | ||
| Частота смены изображения | 9 Гц | ||
| Функция картинка в картинке | есть | ||
| Настройка диапазона | автоматически | ||
| Камера видимого диапазона | |||
| Встроенная цифровая камера | есть, 48608 пикс. | ||
| Анализ | |||
| Изотермический анализ | нет | ||
| Измерительные маркеры | центральный маркер | ||
| Автоматический поиск | есть, для холодных и горячих зон | ||
| Сигнализация высокой температуры | звуковой, цветовой сигнал тревоги | ||
| Палитры | 6 палитр (hot metal, ironbow, rainbow, rainbow high contrast, grayscale (white hot), grayscale (black hot). | ||
| Сохранение данных и документирование | |||
| Формат сохранения | стандарт .jpg | ||
| Емкость памяти | micro SD / 6000 термограмм на 1 Гб памяти | ||
| Тип памяти | слот для micro SD | ||
| Голосовая аннотация | нет | ||
| Целеуказание | |||
| Лазерная указка | лазер класс 2, 1 мВт/635мкм (красный) | ||
| Интерфейс | |||
| Интерфейсы | USB, micro SD | ||
| Питание | |||
| Автономное питание | заменяемый аккумулятор 3,7В Li-ion, 1400 мА, автономная работа до 4-х часов | ||
| Условия эксплуатации | |||
| Диапазон температур | — 40°С до +70°С (рабочий: -20°С до +50°С) | ||
| Устойчивость к нагрузкам | ударным: 25g, IEC68-2-29; вибрации:2G, IEC68-2-6 | ||
| Габариты / масса | 125 x 58 x 205 мм / 495 г | ||
Тепловизор CEM DT-9868 комплект поставки:
- Тепловизор CEM DT-9868 — 1 шт.
- Кабель USB — 1 шт.
- Карта памяти micro SD 4Гб
- Адаптер питания
- Кейс
- Батарея 3,7В 1400мА, Li-ion — 1 шт.
- Тренога — 1 шт.
- Руководство пользователя — 1 экз.
