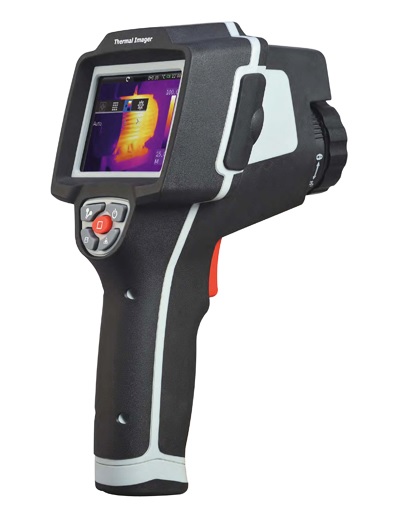

Тепловизор CEM DT-9875
Загрузка...
Тепловизор DT-9875 компании CEM разработан так чтобы повседневная работа по энергоаудиту выполнялась быстрее, удобнее и более эффективно.
К особенностям тепловизора DT-9875 относится большой дисплей чувствительный к касанию, поэтому работа с измерительными маркерами и областями стала максимально удобной. Просто устанавливаете/перемещаете маркер одним касанием к дисплею.
Корпус тепловизора выполнен с ударопрочного пластика.
Тепловизор, представляя собой компактную фотокамеру, может потребоваться при проведении технического обслуживания, поиске и устранении неисправностей и др. проверках. Инфракрасные и стандартные снимки можно просмотреть на ЖК-мониторе, они хранятся на съемной карте памяти MicroSD. Для переноса снимков на персональный компьютер необходимо извлечь SD карту из прибора и установить ее в считывающее устройство, подключенное к компьютеру.
Помимо вышеупомянутых особенностей тепловизор выполняет видеозапись со звуковым сопровождением, имеет возможность повторного воспроизведения.
Тепловизор DT-9875 включен в госреестр СИ РФ №56926-14
Особенности тепловизора:
- Матрица: 160 х120 FPA
- Дисплей 3,5″ чувствительный к касанию
- Функция картинка в картинке PiP
- Встроенная камера видимого диапазона
- 20-ти кратный зум
- Функция записи видео
- Тепловизор оснащен системой фокусировки «IR-OptiFlex», работающей в ручном режиме
- Частота обновления кадров 50 ГЦ
Описание конструкции
|
Вид сзади 1-Объектив ИК-камеры 2-Рычаг 3-ЖК-экран 4-Кнопки 5-Батарея |
Вид спереди 6-СИД 7-Стандартная камера 8-Лазерный указатель 9-Фиксатор объектива ИК-камеры 10-Объектив ИК-камеры |
| Основной интерфейс | |
Тепловизор CEM DT-9875 характеристики:
| Оптические и фотографические характеристики | |
| Оптическое поле зрения (FOV) / Минимальное фокусное расстояние | 33° x 24°/ 0,3 м |
| Пространственное разрешение (IFOV) | 3,33 мрад |
| Температурная чувствительность / NETD | <0,08°C при +30°C (+86°F)/80мК |
| Частота обновления кадров | 50 Гц |
| Фокусировка | Ручная |
| Увеличение | 1-20-кратное непрерывное, цифровое |
| Вращение | 0°-360°, непрерывное, с шагом 1° |
| Фокусное расстояние | 7,5 мм |
| Матрица видеопреобразователя (FPA) / Спектральный диапазон | Неохлаждаемый микроболометр / 8-14 мкм |
| Детектор (ИК) | 160 x 120 пикселей |
| Параметры изображения | |
| Монитор | Сенсорный ЖК-экран, 3,5 дюйма, 320 x 240 пикселей |
| Режим отображения | ИК-изображение, визуальное изображение, вложенное, полученное слиянием |
| Вложенное отображение | ИК-область в визуальном изображении или визуальная область в ИК-изображении |
| Цветовая палитра (варианты) | GRAY/GRAYINV IRON/IRONINV/RAINBOW/FEATHER |
| Измерение | |
| Температурный диапазон | -20°C до 150°C (-4°F до 302°F)
0°C до 400°C (0,00°C до 400,00°C) |
| Погрешность | ±2°C (±3,6°F) или ±2% от величины показаний |
| Анализ результатов измерений | |
| Точка | 3 |
| Линия | 2 линии (горизонтальная и вертикальная) |
| Область | 3 зоны с мин./макс / средним значением температуры |
| Автоматическое определение горячей/холодной точки | Маркеры |
| Изотерма | Высокая/низкая/промежуточная температуры |
| Температурная разница | Разница между измеренной температурой и установленным значением |
| Коэффициент теплового излучения (корректировка) | 0,01 до 1,0 |
| Корректировка | Коэффициент излучения, средняя температура, расстояние до объекта, относительная влажность, температурная компенсация |
| Хранение видеозаписей | |
| Устройство хранения | 4ГГбит Micro SD карта |
| Видео формат файлов | Стандартный MPEG-4, 640×480 при 30 кадрах/сек, на карте памяти > 60 мин. |
| Режим хранения | ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений |
| Хранение снимков | |
| Формат файлов | Стандартный JPEG, в том числе, результаты измерений на карте памяти >1000 изображений |
| Режим хранения снимков | ИК/визуальные снимки; одновременное хранение ИК и визуальных снимков |
Тепловизор CEM DT-9875 комплект поставки:
| Наименование | Количество | Описание |
| Тепловизор |
1 |
|
| Объектив |
1 |
Зона обзора =33° x 24°, f=7,5 мм |
| Крышка для объектива |
1 |
|
| Крышка для ЖК-экрана |
1 |
|
| Крепление для штатива |
1 |
|
| Литиевая батарея |
1 |
|
| Сетевой адаптер |
1 |
Входное напряжение переменного тока: 100-220В, 50/60Гц, макс. 1,5A, выходное напряжение постоянного тока: 9В, 3000мА |
| Зарядное устройство |
1 |
|
| Микро SD карта |
1 |
4 ГГб |
| USB кабель |
1 |
|
| RCA кабель |
1 |
|
| Наушники |
1 |
|
| Инструкция по эксплуатации |
1 |
|
| Гарантийный талон |
1 |
|
| ПО для компьютера |
1 |
|
| CD-диск с установочной программой |
1 |
|
| Футляр |
1 |
